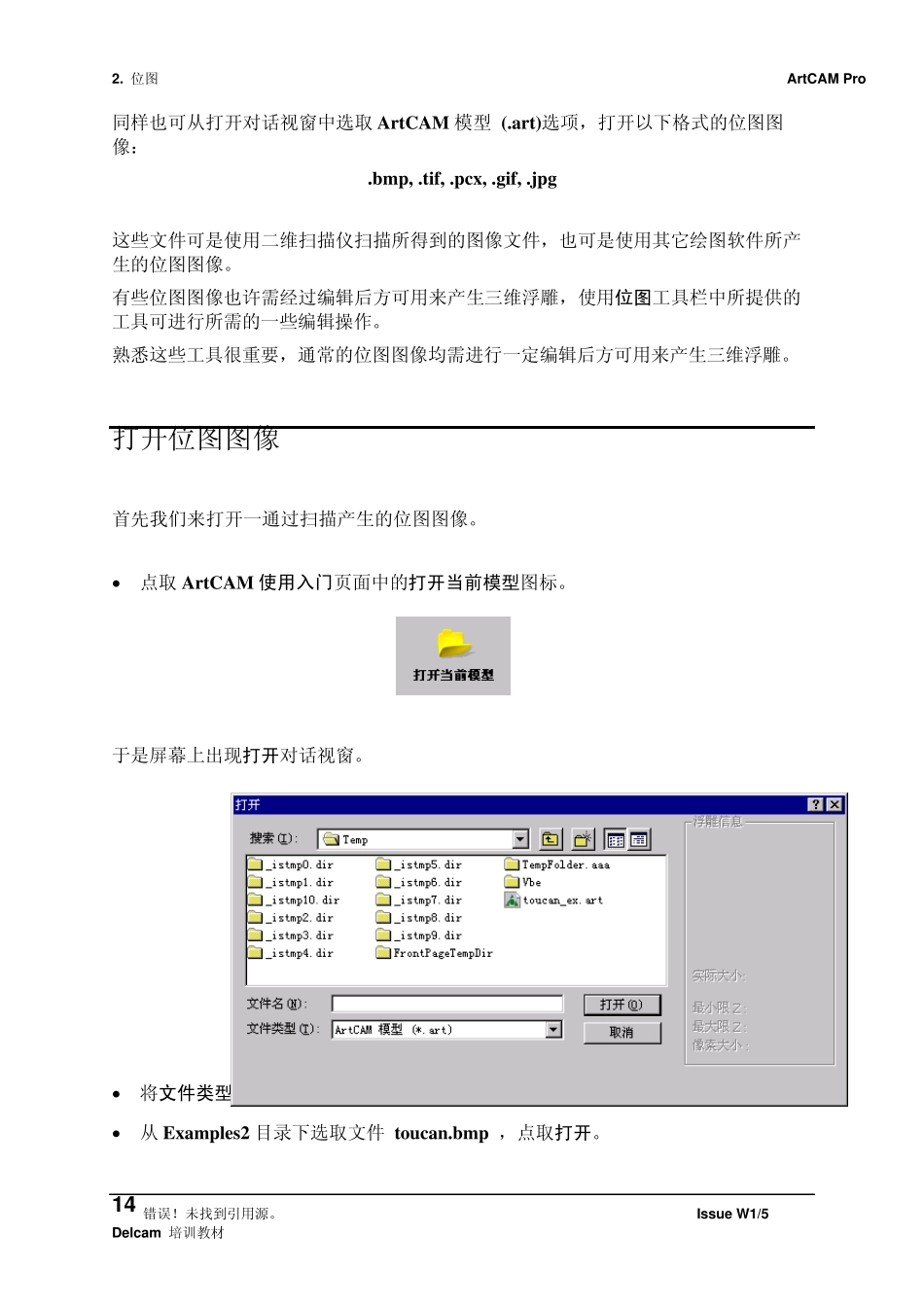

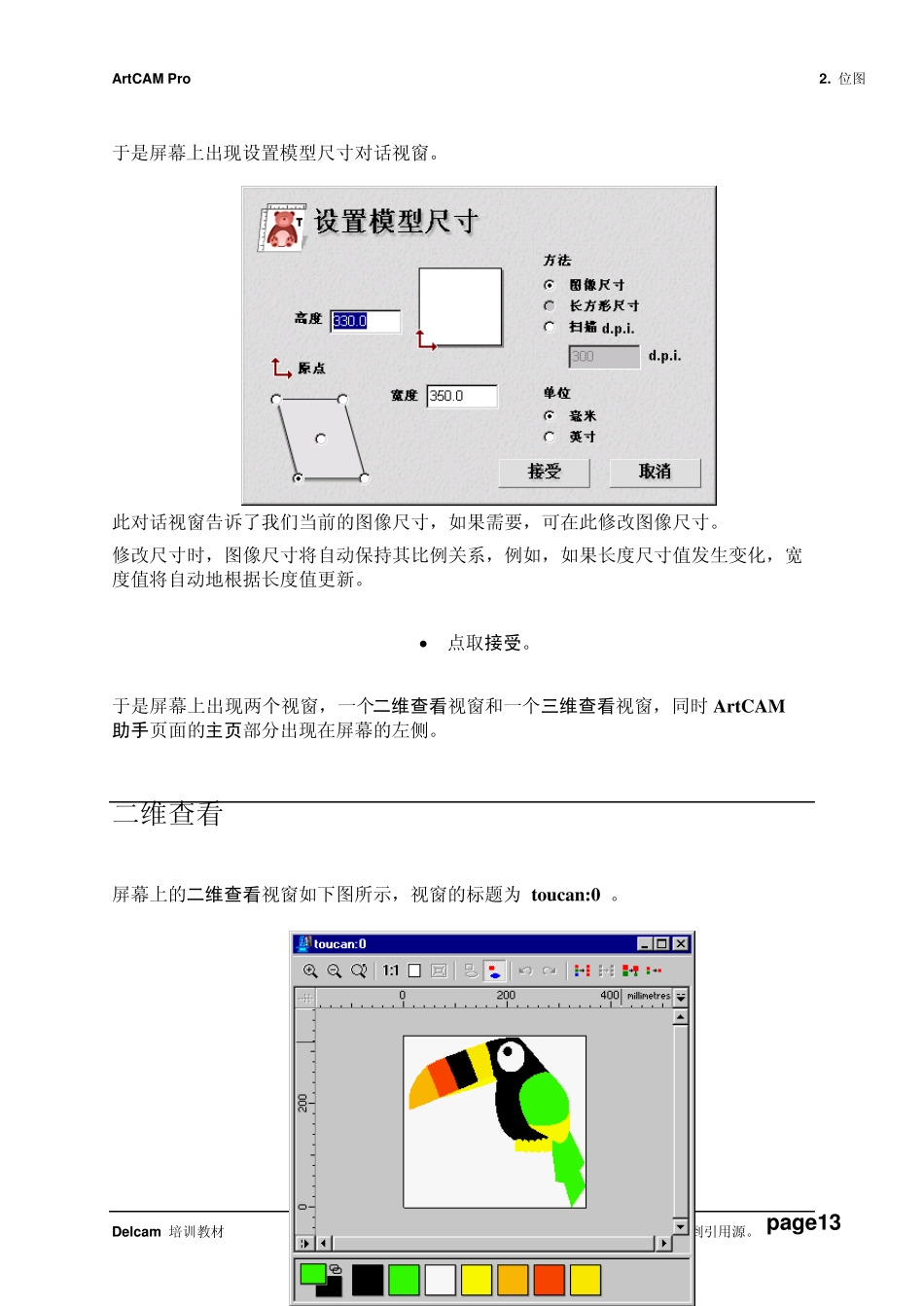

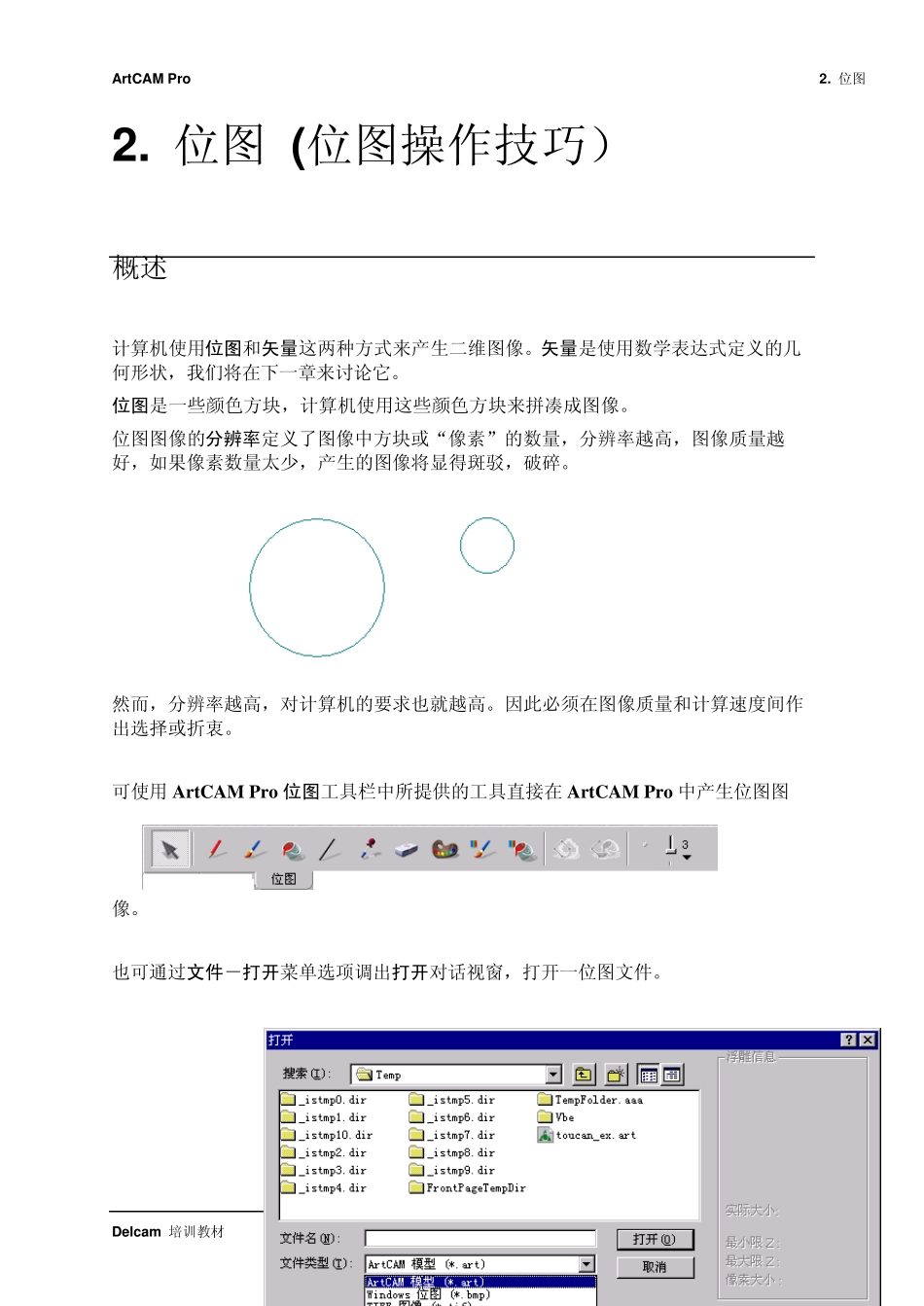

ArtCAM Pro 2. 位图 Delcam 培训教材 Issu e W1/5 错误！未找到引用源。 page13 2. 位图 (位图操作技巧） 概述 计算机使用位图和矢量这两种方式来产生二维图像。矢量是使用数学表达式定义的几何形状，我们将在下一章来讨论它。 位图是一些颜色方块，计算机使用这些颜色方块来拼凑成图像。 位图图像的分辨率定义了图像中方块或“像素”的数量，分辨率越高，图像质量越好，如果像素数量太少，产生的图像将显得斑驳，破碎。 然而，分辨率越高，对计算机的要求也就越高。因此必须在图像质量和计算速度间作出选择或折衷。 可使用ArtCAM Pro 位图工具栏中所提供的工具直接在ArtCAM Pro 中产生位图图像。 也可通过文件－打开菜单选项调出打开对话视窗，打开一位图文件。 2. 位图 ArtCAM Pro 14 错误！未找到引用源。 Issu e W1/5 Delcam 培训教材 同样也可从打开对话视窗中选取 ArtCAM 模型 (.art)选项，打开以下格式的位图图像： .bmp, .tif, .pcx, .gif, .jpg 这些文件可是使用二维扫描仪扫描所得到的图像文件，也可是使用其它绘图软件所产生的位图图像。 有些位图图像也许需经过编辑后方可用来产生三维浮雕，使用位图工具栏中所提供的工具可进行所需的一些编辑操作。 熟悉这些工具很重要，通常的位图图像均需进行一定编辑后方可用来产生三维浮雕。 打开位图图像 首先我们来打开一通过扫描产生的位图图像。  点取 ArtCAM 使用入门页面中的打开当前模型图标。 于是屏幕上出现打开对话视窗。  将文件类型选项改变为全部文件 (*)。  从 Examples2 目录下选取文件 toucan.bmp ，点取打开。 ArtCAM Pro 2. 位图 Delcam 培训教材 Issu e W1/5 错误！未找到引用源。 page13 于是屏幕上出现设置模型尺寸对话视窗。 此对话视窗告诉了我们当前的图像尺寸，如果需要，可在此修改图像尺寸。 修改尺寸时，图像尺寸将自动保持其比例关系，例如，如果长度尺寸值发生变化，宽度值将自动地根据长度值更新。  点取接受。 于是屏幕上出现两个视窗，一个二维查看视窗和一个三维查看视窗，同时 ArtCAM 助手页面的主页部分出现在屏幕的左侧。 二维查看 屏幕上的二维查看视窗如下图所示，视窗的标题为 tou can:0 。 2. 位图 ArtCAM Pro 16 错误！未找到引用源。 Issu e W1/5 Delcam 培训教材 二维查看中包含了全部的二维信息，它们可是位图信息或是矢量信息或同时...
