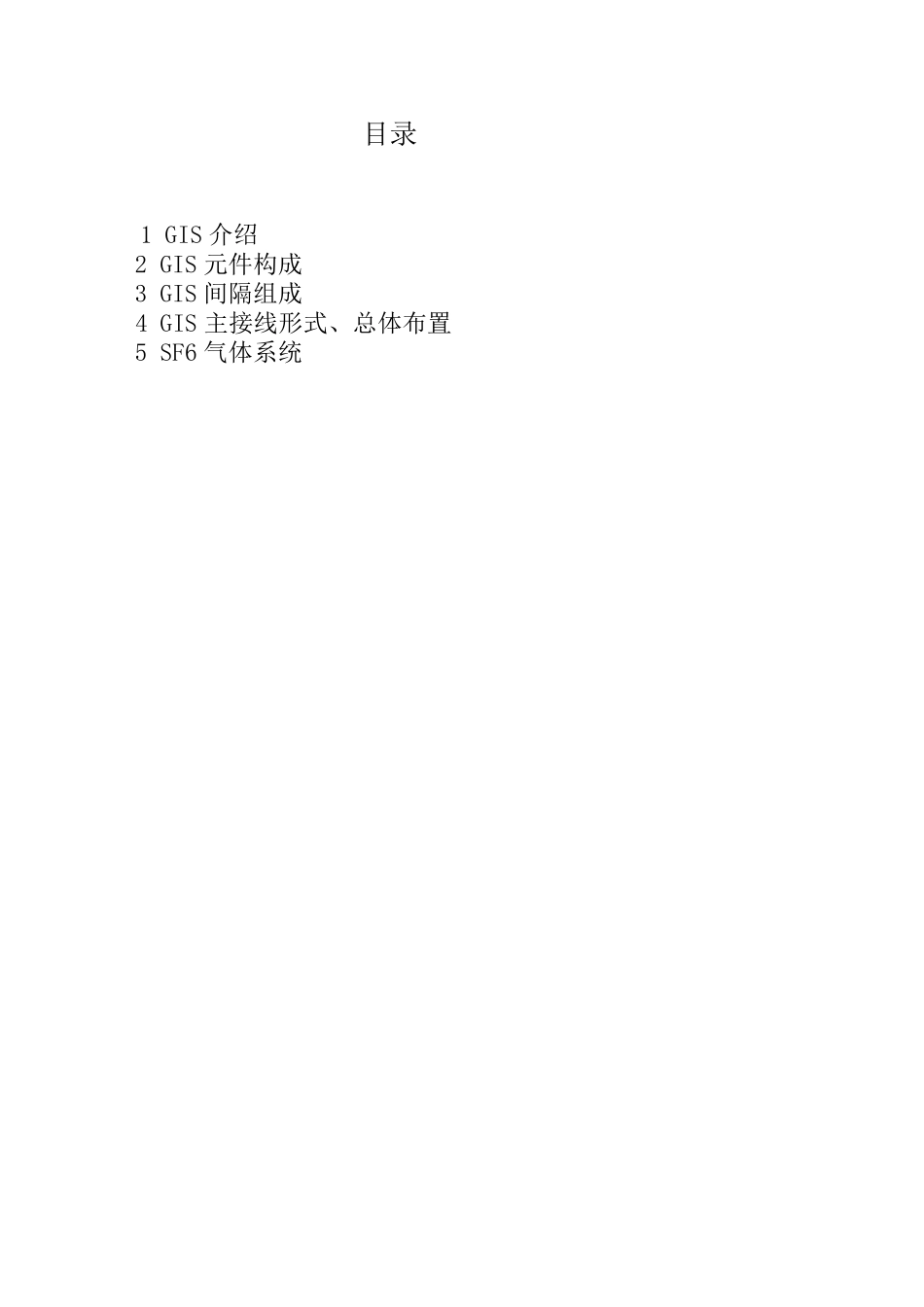

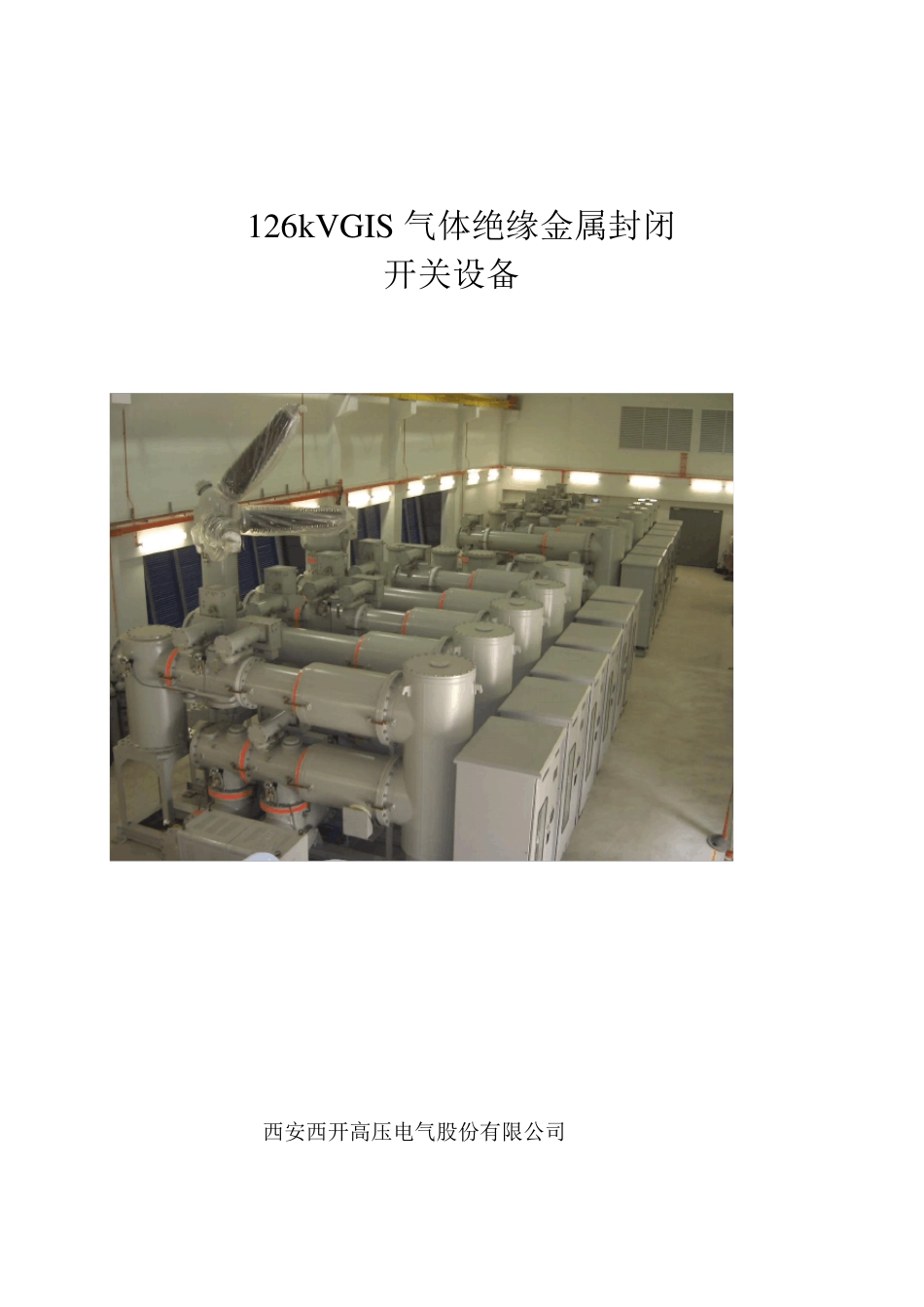

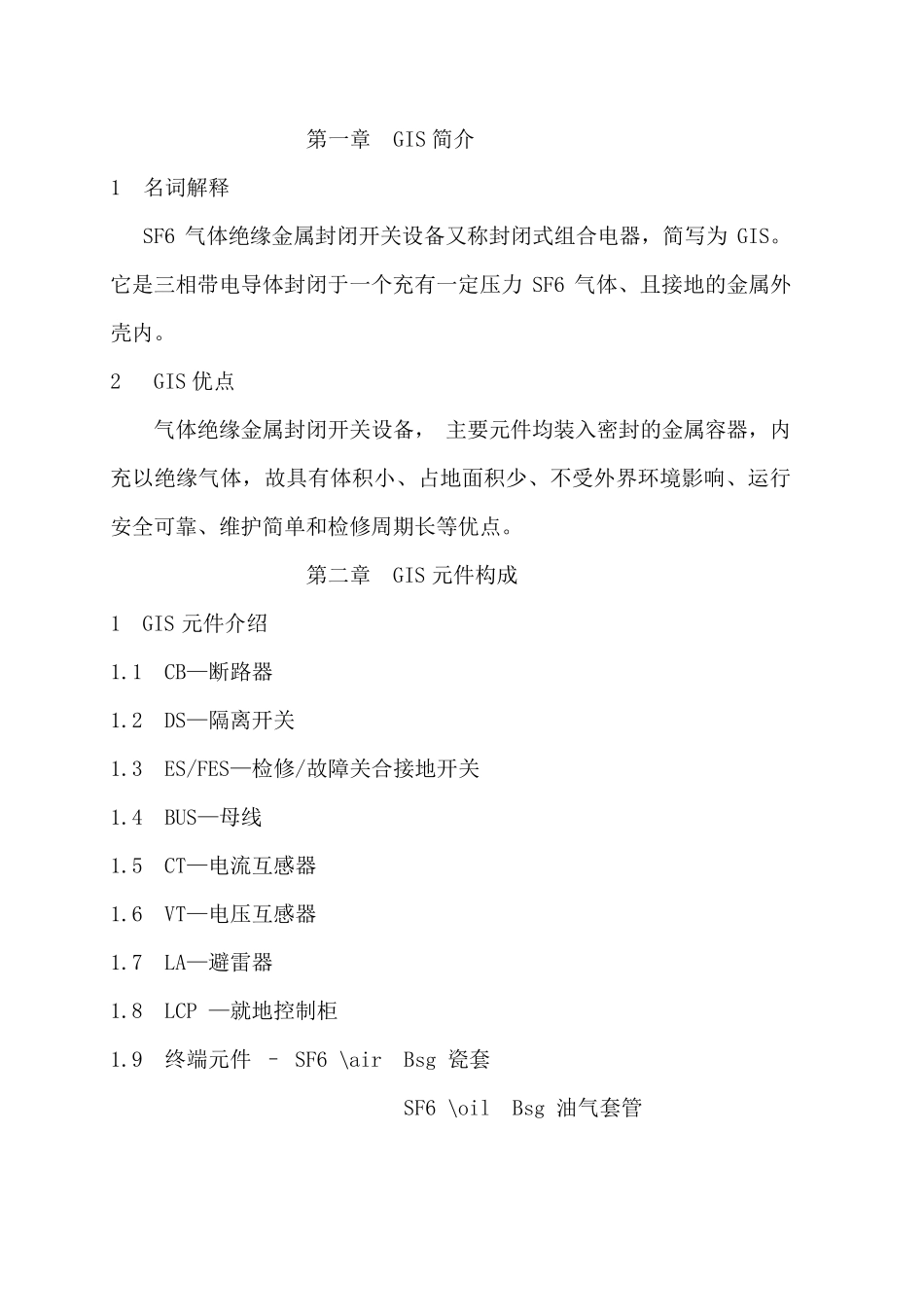

126kVGIS 气体绝缘金属封闭 开关设备 西安西开高压电气股份有限公司 目录 1 GIS 介绍 2 GIS 元件构成 3 GIS 间隔组成 4 GIS 主接线形式、总体布置 5 SF6 气体系统 第一章 GIS 简介 1 名词解释 SF6 气体绝缘金属封闭开关设备又称封闭式组合电器，简写为GIS。它是三相带电导体封闭于一个充有一定压力SF6 气体、且接地的金属外壳内。 2 GIS 优点 气体绝缘金属封闭开关设备， 主要元件均装入密封的金属容器，内充以绝缘气体，故具有体积小、占地面积少、不受外界环境影响、运行安全可靠、维护简单和检修周期长等优点。 第二章 GIS 元件构成 1 GIS 元件介绍 1.1 CB—断路器 1.2 DS—隔离开关 1.3 ES/FES—检修/故障关合接地开关 1.4 BUS—母线 1.5 CT—电流互感器 1.6 VT—电压互感器 1.7 LA—避雷器 1.8 LCP —就地控制柜 1.9 终端元件 – SF6 \air Bsg 瓷套 SF6 \oil Bsg 油气套管 CSE 电缆终端 2 元件电气功能，电气符号及外形及结构原理 2.1 断路器 电气功能：对电力系统和设备进行控制与保护，即可切合空载线路和设备，也可合分和承载正常的负荷电流；又能在规定的时间内承载、关合及开断规定短路电流或过载电流以使电网正常运行。 图 1 断路器电气符号 图 2 断路器外形 结构原理：灭弧室为单压式变开距双喷结构，它是由静触头和动触头，压气缸，活塞以及其它部件组成。 喷口、动弧触头、主动触头、气缸以及活塞杆组成灭弧室可动部装配。 在合闸时，绝缘拉杆带动灭弧室可动部向上垂直运动，使动弧触头、动主触头和静弧触头、静主触头完全接触，完成合闸操作，电流从静触头侧梅花触头经静触头座、静触头、动触头、压气缸、中间触指和支持件流向动触头侧梅花触头。 在分闸时，绝缘拉杆带动灭弧室可动部向下垂直运动，使动弧触头、动主触头和静弧触头、静主触头完全断开，完成分闸操作。 图 3 灭弧室分内部示意图 2.2 隔离开关 电气功能：能在分闸位置时，明显显示电路断开且保证触头间的开距，保证符合规定的绝缘隔离的要求；又能在合闸位置时，承载正常线路条件下的电流及规定时间内的异常电流（如短路电流），还能切合母线转移电流和母线充电电流。 静弧触头座静弧触头喷口静主触头压气缸合闸状态绝缘支持台压气缸分闸状态绝缘拉杆活塞杆灭弧室绝缘台静弧触头静主触头喷口活塞主动触头动弧触头 图4 隔离开关电气符号 图5 GL 型隔离开关外形及内部...
