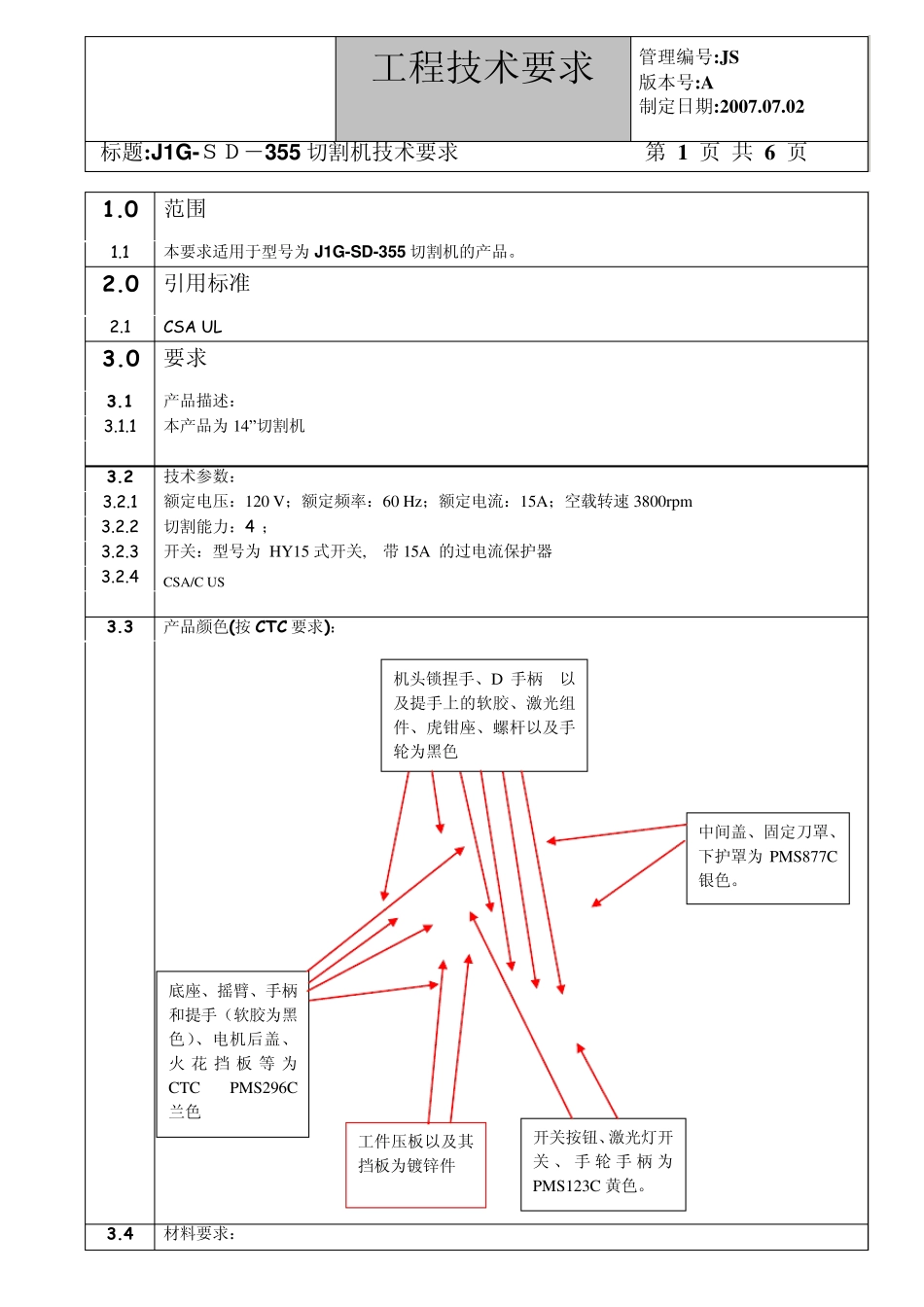

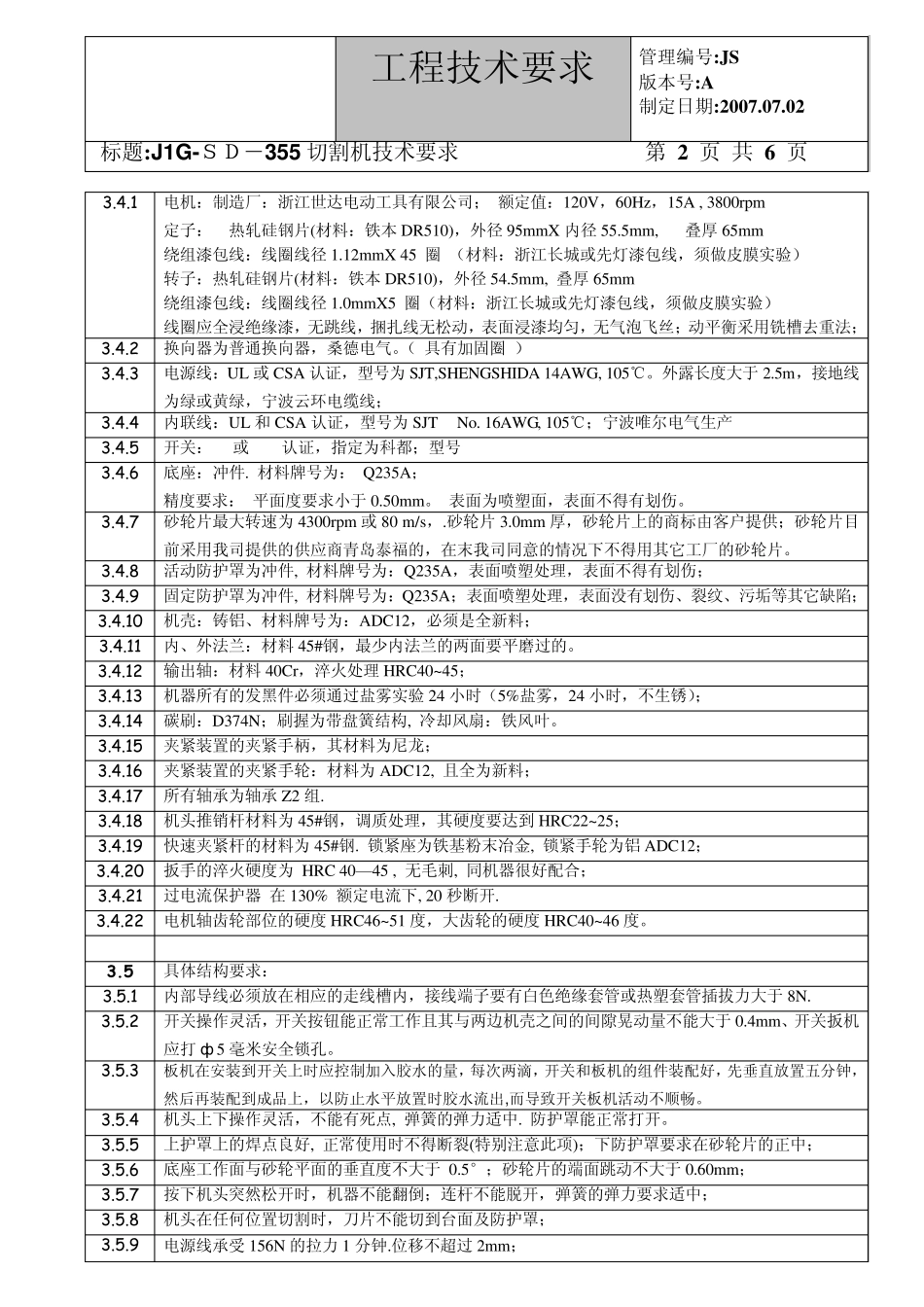

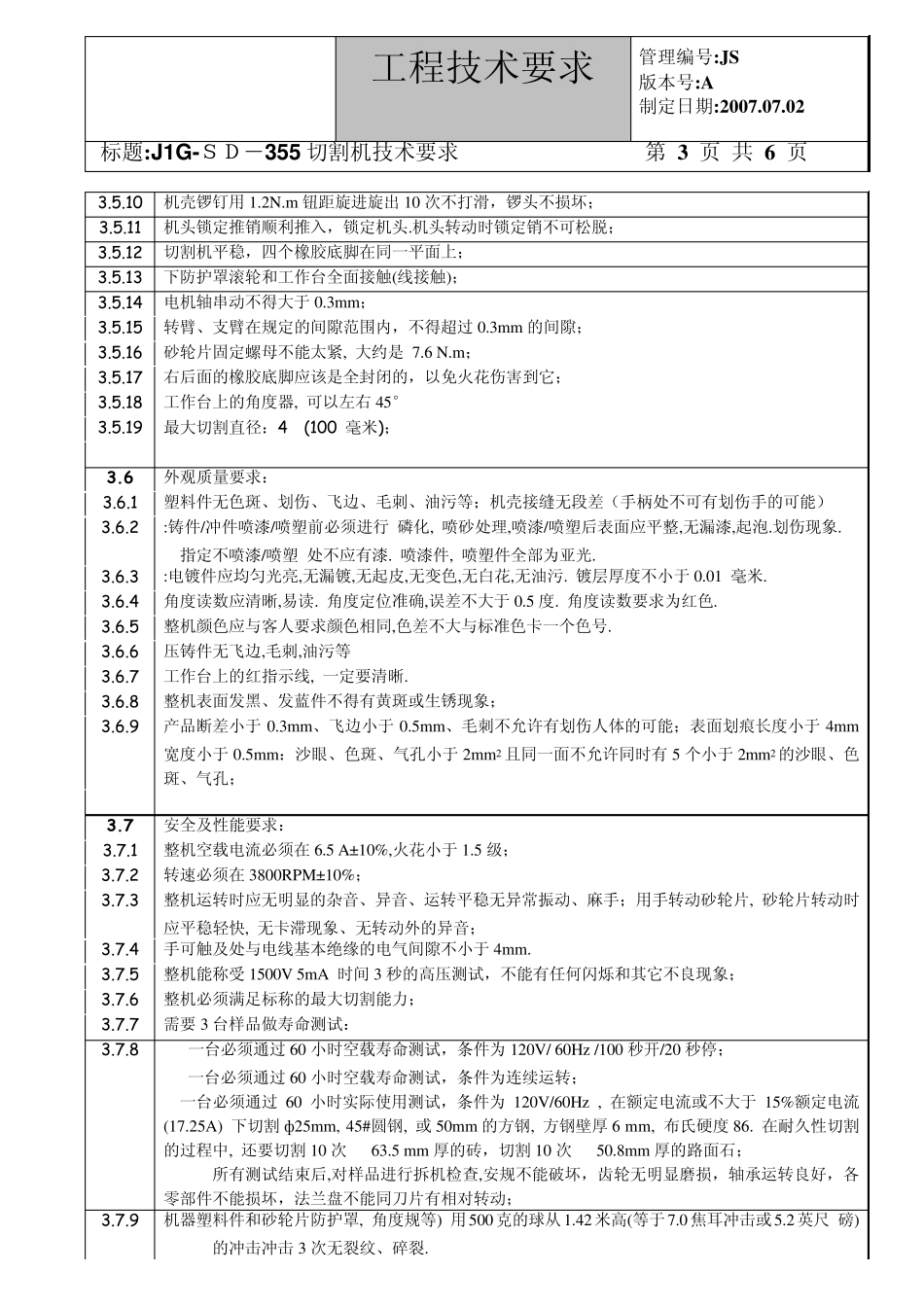

工程技术要求 管理编号:JS 版本号:A 制定日期:2007.07.02 标题:J1G-SD-355 切割机技术要求 第 1 页 共 6 页 1.0 范围 1.1 本要求适用于型号为J1G-SD-355 切割机的产品。 2.0 引用标准 2.1 CSA UL 3.0 要求 3.1 产品描述: 3.1.1 本产品为14”切割机 3.2 技术参数: 3.2.1 额定电压:120 V;额定频率:60 Hz;额定电流:15A;空载转速3800rpm 3.2.2 切割能力:4”; 3.2.3 开关:型号为 HY15 式开关, 带15A 的过电流保护器 3.2.4 CSA/C US 3.3 产品颜色(按CTC 要求): 3.4 材料要求: 底座、摇臂、手柄和提手(软胶为黑色)、电机后盖、火 花 挡 板 等 为CTC PMS296C兰色 机头锁捏手、D 手柄 以及提手上的软胶、激光组件、虎钳座、螺杆以及手轮为黑色 中间盖、固定刀罩、下护罩为PMS877C银色。 开关按钮、激光灯开关、 手 轮 手 柄 为PMS123C 黄色。 工件压板以及其挡板为镀锌件 工程技术要求 管理编号:JS 版本号:A 制定日期:2007.07.02 标题:J1G-SD-355 切割机技术要求 第 2 页 共 6 页 3.4.1 电机:制造厂:浙江世达电动工具有限公司; 额定值:120V,60Hz,15A , 3800rpm 定子: 热轧硅钢片(材料:铁本 DR510),外径 95mmX 内径 55.5mm, 叠厚 65mm 绕组漆包线:线圈线径 1.12mmX 45 圈 (材料:浙江长城或先灯漆包线,须做皮膜实验) 转子:热轧硅钢片(材料:铁本 DR510),外径 54.5mm, 叠厚 65mm 绕组漆包线:线圈线径 1.0mmX5 圈(材料:浙江长城或先灯漆包线,须做皮膜实验) 线圈应全浸绝缘漆,无跳线,捆扎线无松动,表面浸漆均匀,无气泡飞丝;动平衡采用铣槽去重法; 3.4.2 换向器为普通换向器,桑德电气。( 具有加固圈 ) 3.4.3 电源线:UL 或 CSA 认证,型号为 SJT,SHENGSHIDA 14AWG, 105℃。外露长度大于 2.5m,接地线为绿或黄绿,宁波云环电缆线; 3.4.4 内联线:UL 和CSA 认证,型号为 SJT No. 16AWG, 105℃;宁波唯尔电气生产. 3.4.5 开关:UL或 CSA认证,指定为科都;型号: HY15. 3.4.6 底座:冲件. 材料牌号为: Q235A; 精度要求: 平面度要求小于 0.50mm。 表面为喷塑面,表面不得有划伤。 3.4.7 砂轮片最大转速为 4300rpm 或 80 m/s,.砂轮片 3.0mm 厚,砂轮片上的商标由客户提供;砂轮片目前采用我司提供的供应商青岛泰福的,在末我司同意的情况下不得用其它...
