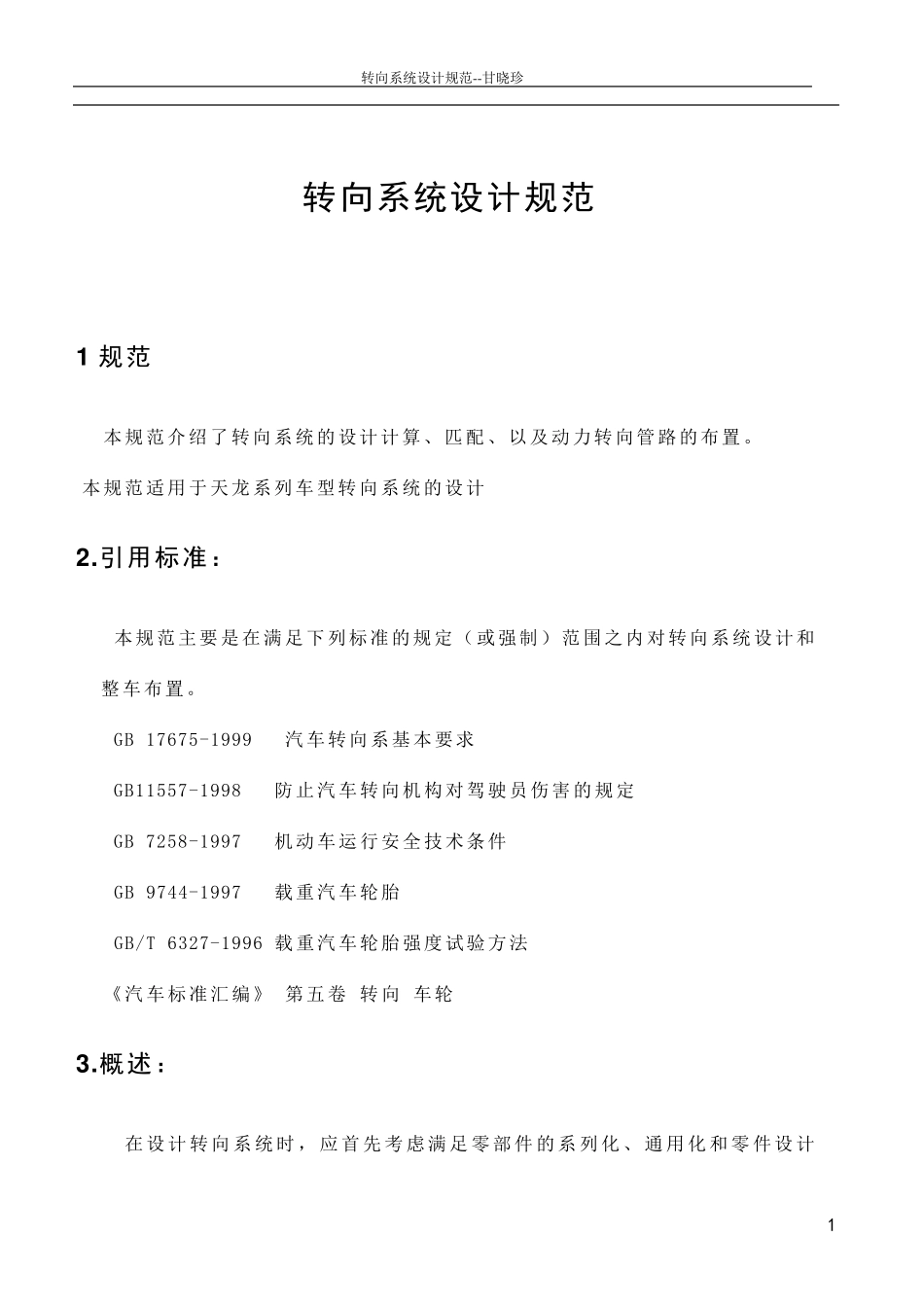

转向系统设计规范--甘晓珍 1 转向系统设计规范 1 规范 本规范介绍了转向系统的设计计算、匹配、以及动力转向管路的布置。 本规范适用于天龙系列车型转向系统的设计 2 .引用标准： 本规范主要是在满足下列标准的规定（或强制）范围之内对转向系统设计和整车布置。 GB 17675-1999 汽车转向系基本要求 GB11557-1998 防止汽车转向机构对驾驶员伤害的规定 GB 7258-1997 机动车运行安全技术条件 GB 9744-1997 载重汽车轮胎 GB/T 6327-1996 载 重汽车轮胎强度试验方法 《汽车标准汇编》 第五卷 转向 车 轮 3 .概述： 在 设计转向系统时 ， 应 首 先 考 虑 满 足 零 部 件 的系列 化 、 通 用 化 和 零 件 设计转 向 系 统 设 计 规 范 --甘 晓 珍 2 的 标 准 化 。 先 从 《 产 品 开 发 项 目 设 计 定 义 书 》 上 猎 取 新 车 型 在 设 计 转 向 系 统 所必 须 的 信 息 。 然 后 布 置 转 向 传 动 装 置 ， 动 力 转 向 器 、 垂 臂 、 拉 杆 系 统 。 再 进 行拉 杆 系 统 的 上 /下 跳 动 校 核 、 与 轮 胎 的 位 置 干 涉 校 核 ， 以 及 与 悬 架 系 统 的 位 置 干涉 、 运 动 干 涉 校 核 。 最 小 转 弯 半 径 的 估 算 ， 方 向 盘 圈 数 的 计 算 。 最 后 进 行 动 力转 向 器 、 动 力 转 向 泵 ， 动 力 转 向 油 罐 的 计 算 与 匹 配 ， 以 满 足 整 车 与 法 规 的 要 求 ；确 定 了 动 力 转 向 器 、 动 力 转 向 泵 ， 动 力 转 向 油 罐 匹 配 之 后 ， 再 完 成 转 向 管 路 的连 接 走 向 。 4 车辆类型： 以EQ3386 8× 4 为 例 ， 6× 4 或4× 2 类 似 5 杆系的布置： 根 据 《 产 品 开 发 项 目 设 计 定 义 书 》 上 所 要 求 的 、 车 辆 类 型 、 车 驾 宽 、 高 、轴 距 、 空 /满 载 整 车 重 心 高 坐 标 、 轮 距 、 前 /后 桥 满 载 轴 荷、 最 小 转 弯 直径 、 最高 车 速、 发 动 机怠速 、 最 高 转 速， 空 压机接 口尺寸， 轮 胎 规 格等， 确 定 前 桥 的吨位 级别、 轮 胎 气压、 花纹等。 考虑梯形机构...
