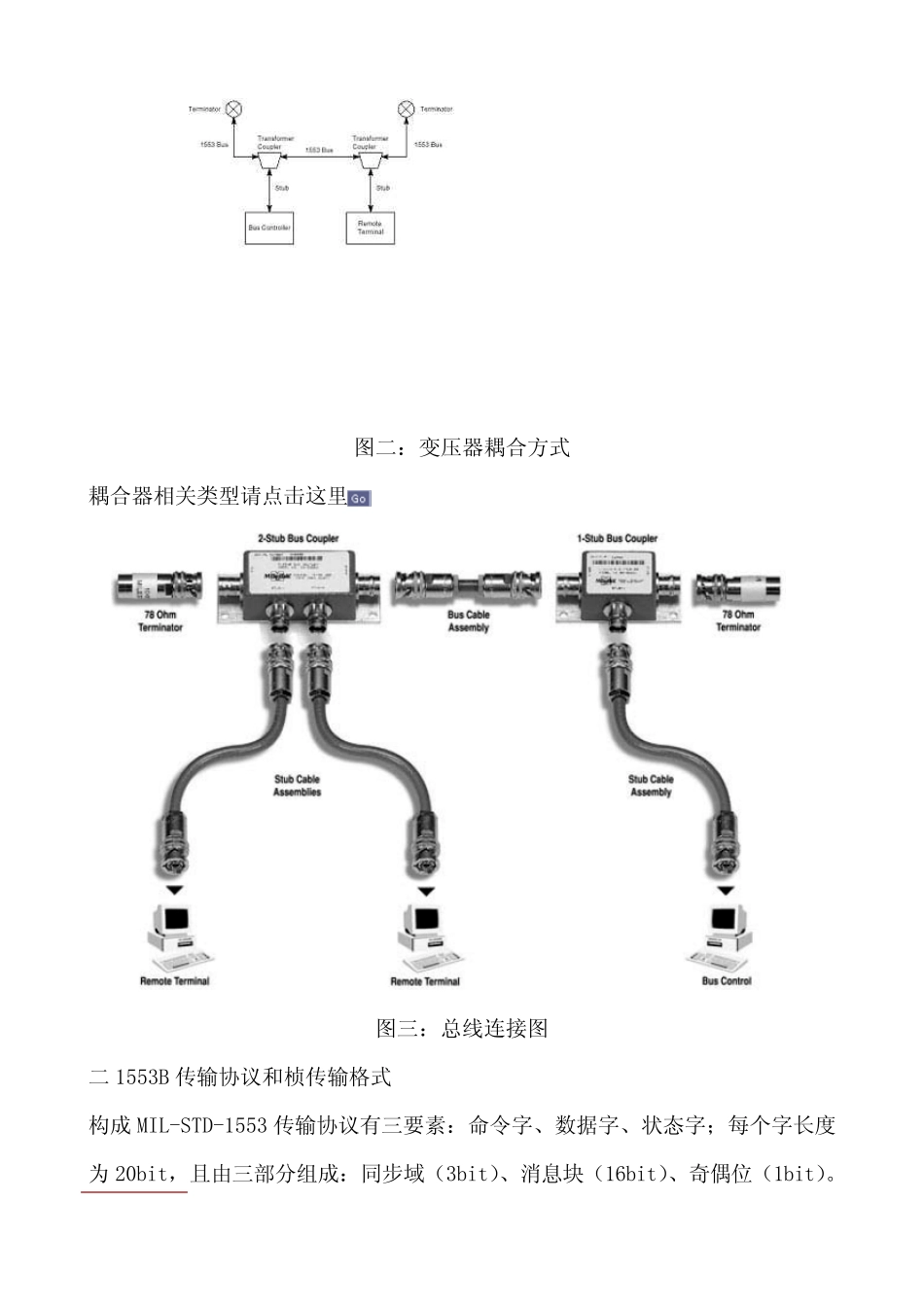

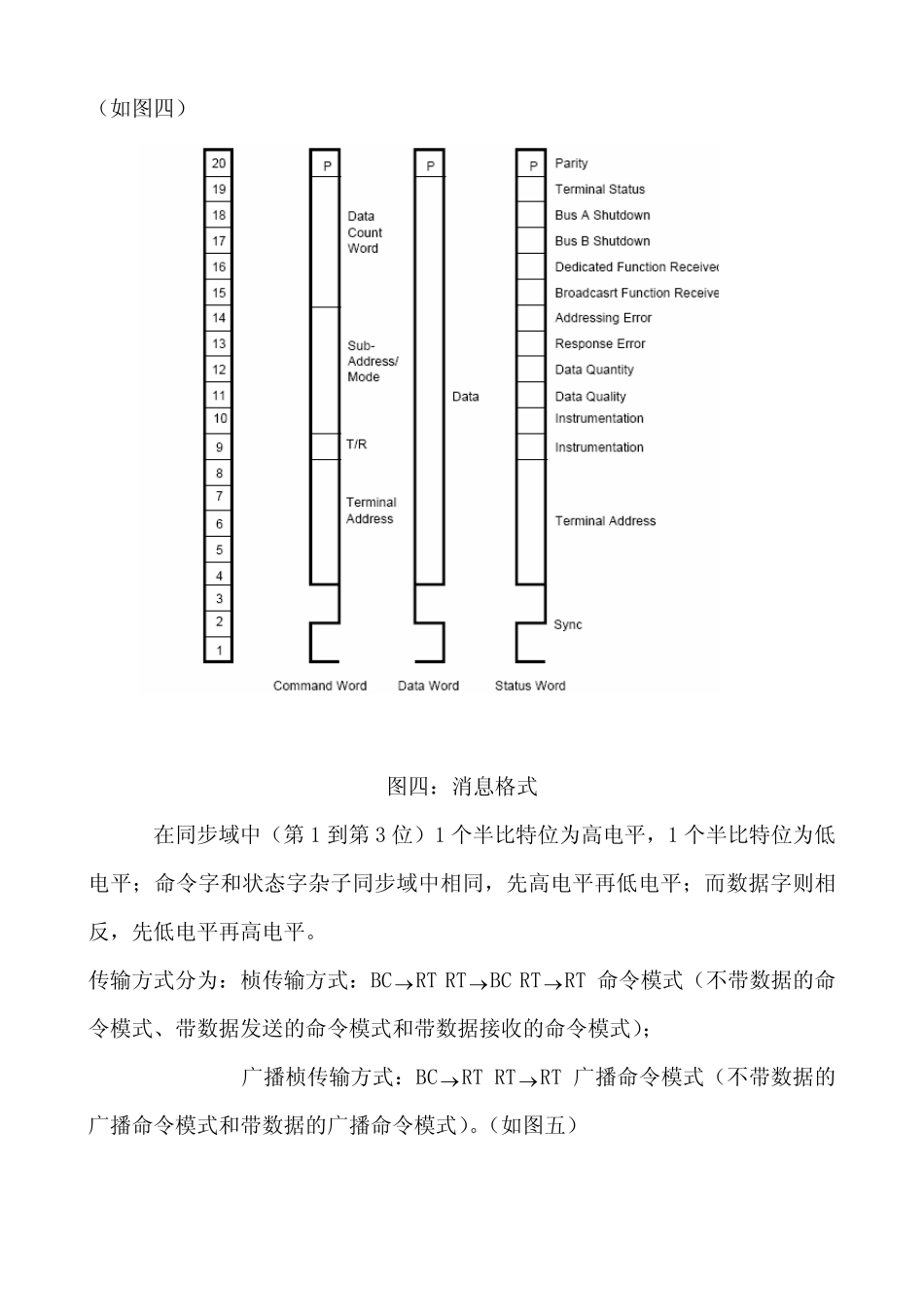

1553B 总线及其相关知识 一 1553B 总线简介 MIL-STD-1553 是为数据总线定义的军方标准。这种数据总线被用来为各系统之间的数据和信息的交换提供媒介。MIL-STD-1553 总线的主要特征: 传输速率: 1Mbit/s 字长度20bit 包括同步域3bit、消息块 16bit、奇偶位 1bit。信息量最大长度32 个字。 传输方式:半双工方式。 传输协议:命令/响应方式。 故障容错:双冗余方式,第二条处于热备份状态。 信息格式:BCRT RTBC RTRT 广播方式和系统控制方式。 →→→远置终端:可以挂 31 个远置终端,类型有总线控制器(BC)、远置终端(RT)和总线监听(BM)。传输媒介:屏蔽双绞线。 耦合方式:直接耦合和变压器耦合。直接耦合:最长传输距离(约 30.5cm),输入电平需要1.2V 到 20V, 输出电压为6.0V 到 9.0V(如图一);变压器耦合最长距离(约 6.1m),输入电平需要0.86V 到 14.0V,输出电压需要18.0V 到 27.0V(如图二) 图一:直接耦合方式 图二:变压器耦合方式 耦合器相关类型请点击这里 图三:总线连接图 二1553B 传输协议和桢传输格式 构成MIL-STD-1553 传输协议有三要素:命令字、数据字、状态字;每个字长度为 20bit,且由三部分组成:同步域(3bit)、消息块(16bit)、奇偶位(1bit)。(如图四) 图四:消息格式 在同步域中(第1 到第3 位)1 个半比特位为高电平,1 个半比特位为低电平;命令字和状态字杂子同步域中相同,先高电平再低电平;而数据字则相反,先低电平再高电平。 传输方式分为:桢传输方式:BCRT RTBC RTRT 命令模式(不带数据的命令模式、带数据发送的命令模式和带数据接收的命令模式); →→→→ 广播桢传输方式:BC→RT RTRT 广播命令模式(不带数据的广播命令模式和带数据的广播命令模式)。(如图五) 图五:1553B 消息格式 命令字、状态字和数据字均为 20us,响应最长时间 12us,不同桢与桢之间传输是有时间间隔的,一般时间间隔为 10-30us。 具体传输方式:BC 首先发出命令字包含目的地址和数据字然后发送数据。RT 收到以后返回状态字显示可以接收数据。(如图六) 数据 BC 状态 RT 命令 图六:消息传输方式 三 总线控制器BU-61580 BU-61580BC/RT/MT 高级交换设备形成主处理器和1553 总线间的一个的分界。 ACE 系列用陶瓷封装,边长 1.9 英寸。低侧面,多片模块。适合高应力需要。 BU-61580 系列整合双通道收发器,协议,存储管理,处理器逻辑...
