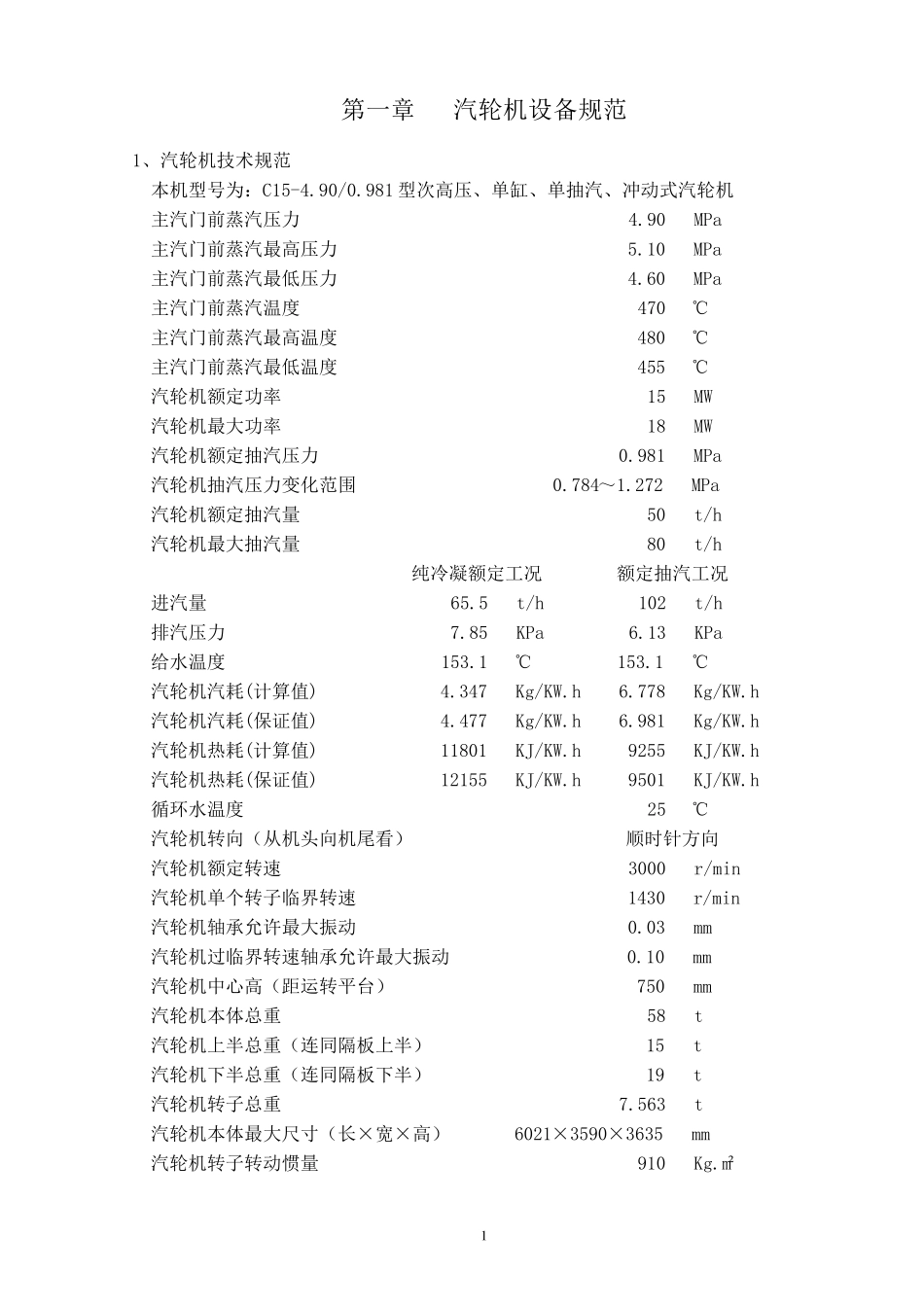

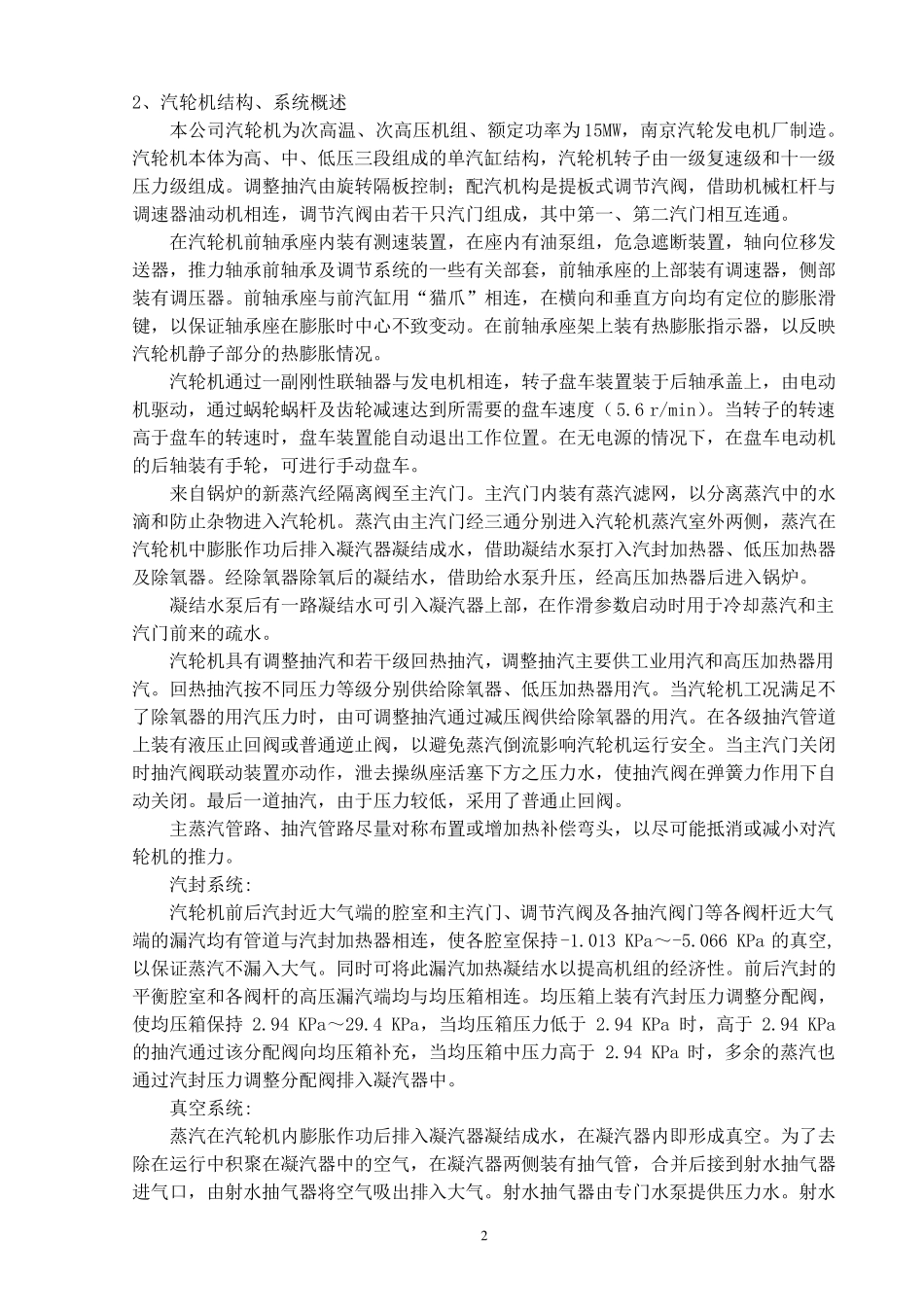

1 第一章 汽轮机设备规范 1、汽轮机技术规范 本机型号为：C15-4.90/0.981 型次高压、单缸、单抽汽、冲动式汽轮机 主汽门前蒸汽压力 4.90 MPa 主汽门前蒸汽最高压力 5.10 MPa 主汽门前蒸汽最低压力 4.60 MPa 主汽门前蒸汽温度 470 ℃ 主汽门前蒸汽最高温度 480 ℃ 主汽门前蒸汽最低温度 455 ℃ 汽轮机额定功率 15 MW 汽轮机最大功率 18 MW 汽轮机额定抽汽压力 0.981 MPa 汽轮机抽汽压力变化范围 0.784～1.272 MPa 汽轮机额定抽汽量 50 t/h 汽轮机最大抽汽量 80 t/h 纯冷凝额定工况 额定抽汽工况 进汽量 65.5 t/h 102 t/h 排汽压力 7.85 KPa 6.13 KPa 给水温度 153.1 ℃ 153.1 ℃ 汽轮机汽耗(计算值) 4.347 Kg/KW.h 6.778 Kg/KW.h 汽轮机汽耗(保证值) 4.477 Kg/KW.h 6.981 Kg/KW.h 汽轮机热耗(计算值) 11801 KJ/KW.h 9255 KJ/KW.h 汽轮机热耗(保证值) 12155 KJ/KW.h 9501 KJ/KW.h 循环水温度 25 ℃ 汽轮机转向（从机头向机尾看） 顺时针方向 汽轮机额定转速 3000 r/min 汽轮机单个转子临界转速 1430 r/min 汽轮机轴承允许最大振动 0.03 mm 汽轮机过临界转速轴承允许最大振动 0.10 mm 汽轮机中心高（距运转平台） 750 mm 汽轮机本体总重 58 t 汽轮机上半总重（连同隔板上半） 15 t 汽轮机下半总重（连同隔板下半） 19 t 汽轮机转子总重 7.563 t 汽轮机本体最大尺寸（长×宽×高） 6021×3590×3635 mm 汽轮机转子转动惯量 910 Kg.m² 2 2、汽轮机结构、系统概述 本公司汽轮机为次高温、次高压机组、额定功率为15MW，南京汽轮发电机厂制造。汽轮机本体为高、中、低压三段组成的单汽缸结构，汽轮机转子由一级复速级和十一级压力级组成。调整抽汽由旋转隔板控制；配汽机构是提板式调节汽阀，借助机械杠杆与调速器油动机相连，调节汽阀由若干只汽门组成，其中第一、第二汽门相互连通。 在汽轮机前轴承座内装有测速装置，在座内有油泵组，危急遮断装置，轴向位移发送器，推力轴承前轴承及调节系统的一些有关部套，前轴承座的上部装有调速器，侧部装有调压器。前轴承座与前汽缸用“猫爪”相连，在横向和垂直方向均有定位的膨胀滑键，以保证轴承座在膨胀时中心不致变动。在前轴承座架上装有热膨胀指示器，以反映汽轮机静子部分的热膨胀情况。 汽轮机通过一副刚性联轴器与发电机相连，转子盘车装置装于后轴承盖上，由电动机驱动，...
