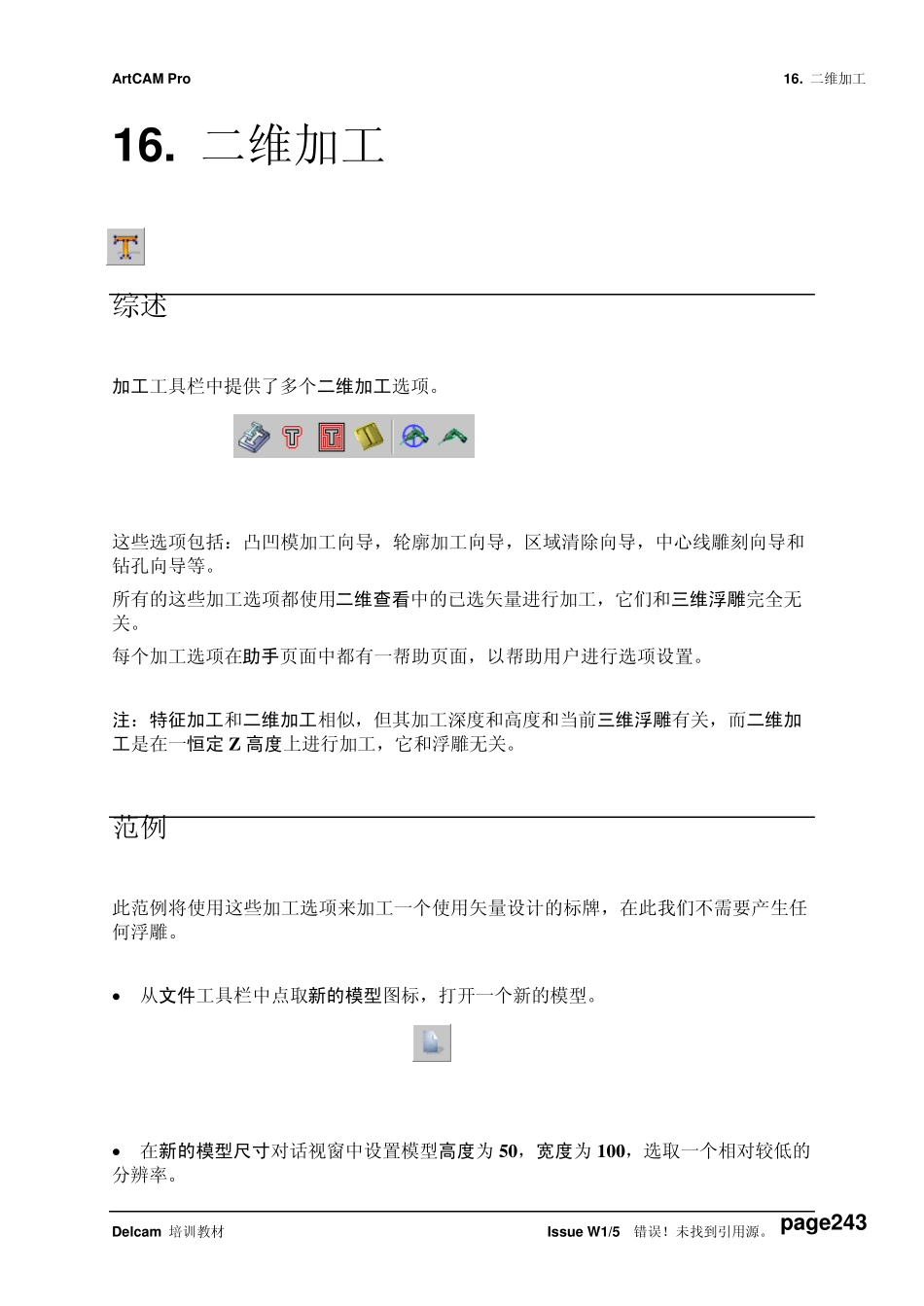

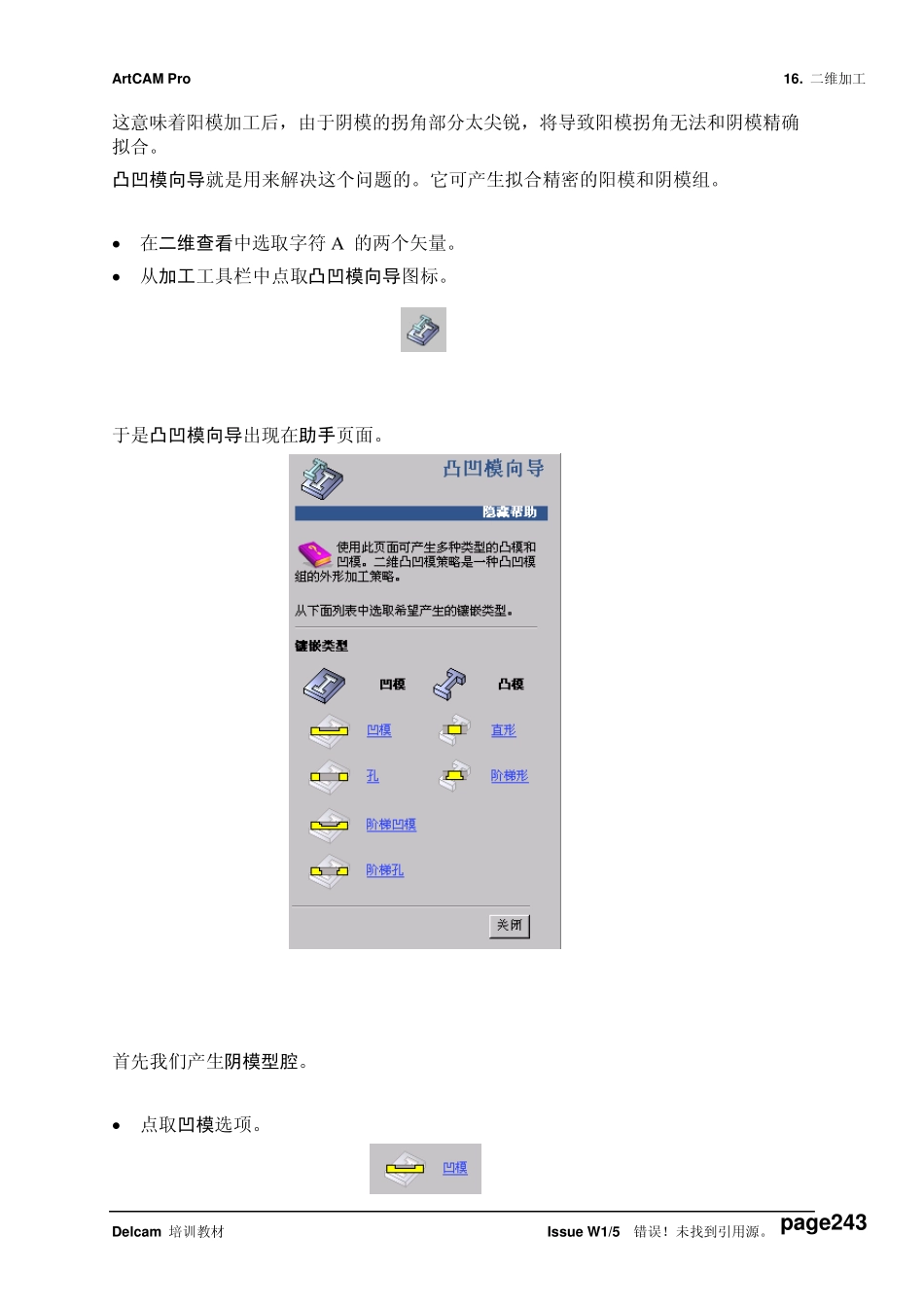

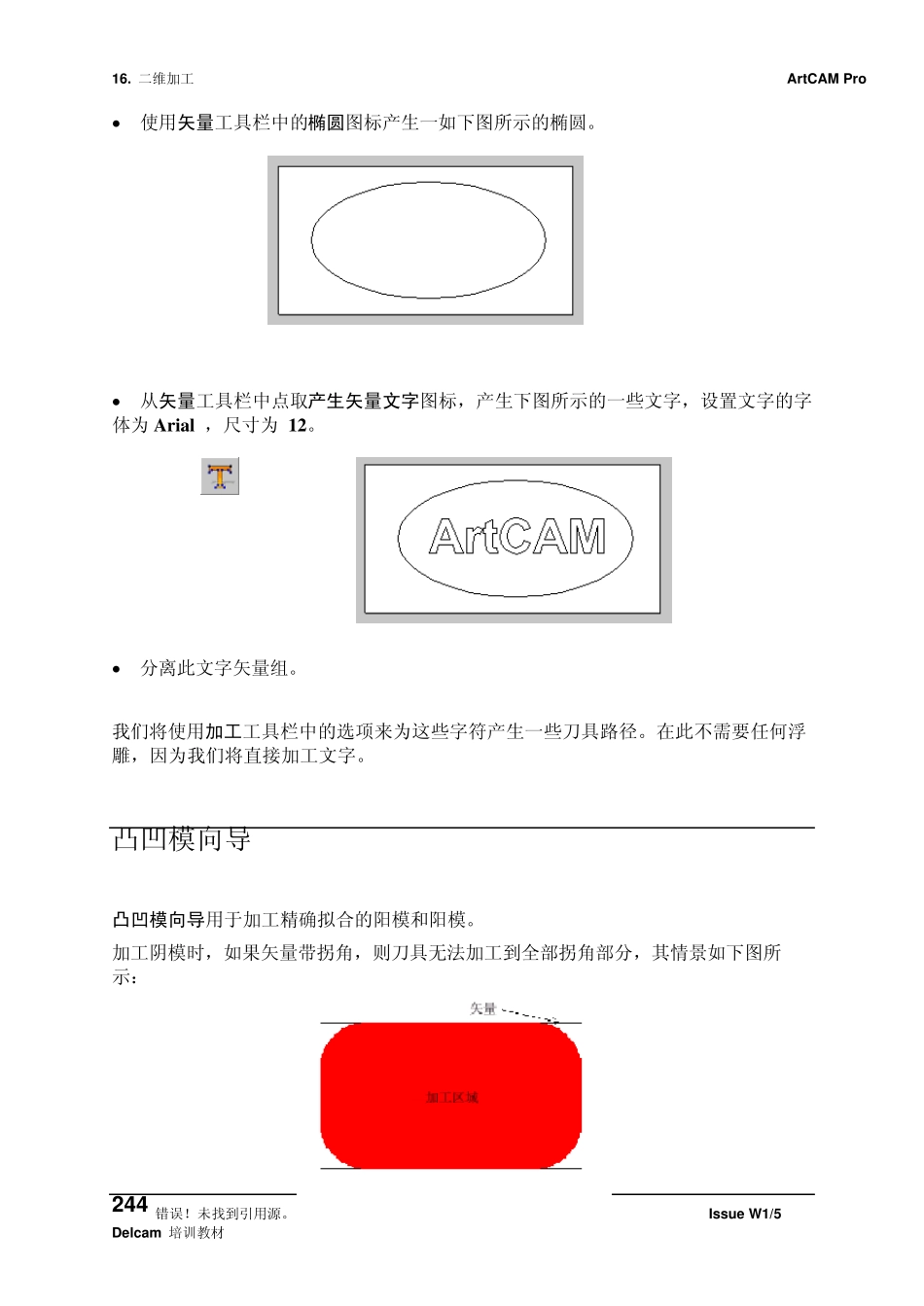

ArtCAM Pro 16. 二维加工 Delcam 培训教材 Issu e W1/5 错误！未找到引用源。 page243 16. 二维加工 综述 加工工具栏中提供了多个二维加工选项。 这些选项包括：凸凹模加工向导，轮廓加工向导，区域清除向导，中心线雕刻向导和钻孔向导等。 所有的这些加工选项都使用二维查看中的已选矢量进行加工，它们和三维浮雕完全无关。 每个加工选项在助手页面中都有一帮助页面，以帮助用户进行选项设置。 注：特征加工和二维加工相似，但其加工深度和高度和当前三维浮雕有关，而二维加工是在一恒定 Z 高度上进行加工，它和浮雕无关。 范例 此范例将使用这些加工选项来加工一个使用矢量设计的标牌，在此我们不需要产生任何浮雕。  从文件工具栏中点取新的模型图标，打开一个新的模型。  在新的模型尺寸对话视窗中设置模型高度为 50，宽度为 100，选取一个相对较低的分辨率。 16. 二维加工 ArtCAM Pro 244 错误！未找到引用源。 Issu e W1/5 Delcam 培训教材  使用矢量工具栏中的椭圆图标产生一如下图所示的椭圆。  从矢量工具栏中点取产生矢量文字图标，产生下图所示的一些文字，设置文字的字体为 Ar ial ，尺寸为 12。  分离此文字矢量组。 我们将使用加工工具栏中的选项来为这些字符产生一些刀具路径。在此不需要任何浮雕，因为我们将直接加工文字。 凸凹模向导 凸凹模向导用于加工精确拟合的阳模和阳模。 加工阴模时，如果矢量带拐角，则刀具无法加工到全部拐角部分，其情景如下图所示： ArtCAM Pro 16. 二维加工 Delcam 培训教材 Issu e W1/5 错误！未找到引用源。 page243 这意味着阳模加工后，由于阴模的拐角部分太尖锐，将导致阳模拐角无法和阴模精确拟合。 凸凹模向导就是用来解决这个问题的。它可产生拟合精密的阳模和阴模组。  在二维查看中选取字符 A 的两个矢量。  从加工工具栏中点取凸凹模向导图标。 于是凸凹模向导出现在助手页面。 首先我们产生阴模型腔。  点取凹模选项。 16. 二维加工 ArtCAM Pro 246 错误！未找到引用源。 Issu e W1/5 Delcam 培训教材 于是凹模镶嵌页面出现在助手页面： 在此，所有输入的值必须为绝对值，也就是说，如果曲面顶部为零，则结束Z 高度必须为一负值。  设置曲面/开始Z 高度为 0。  设置结束Z 高度为 –2。 镶嵌余量用来指定多切材料量，避免凸凹模拟合太紧。  设置镶嵌余量为...
