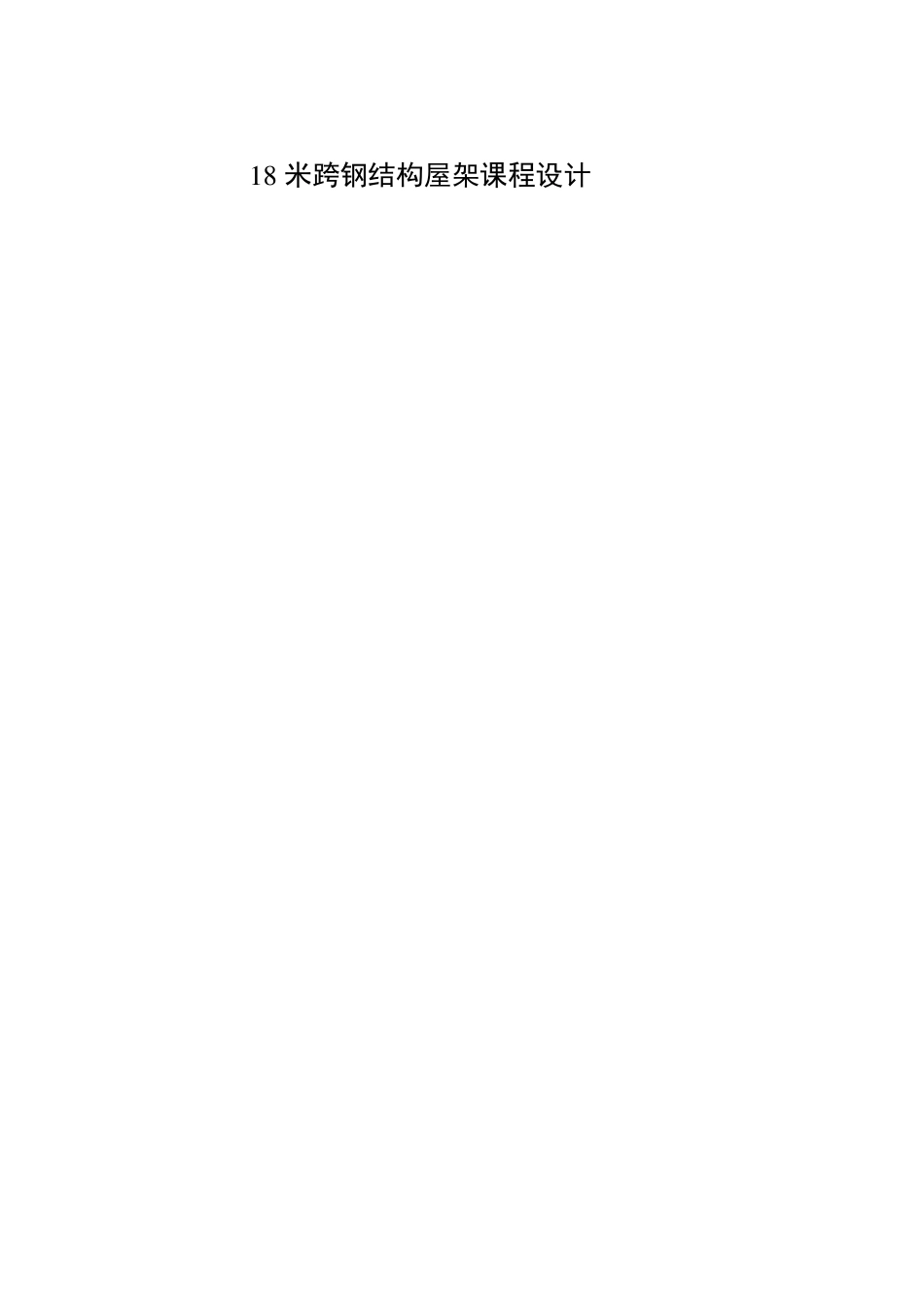

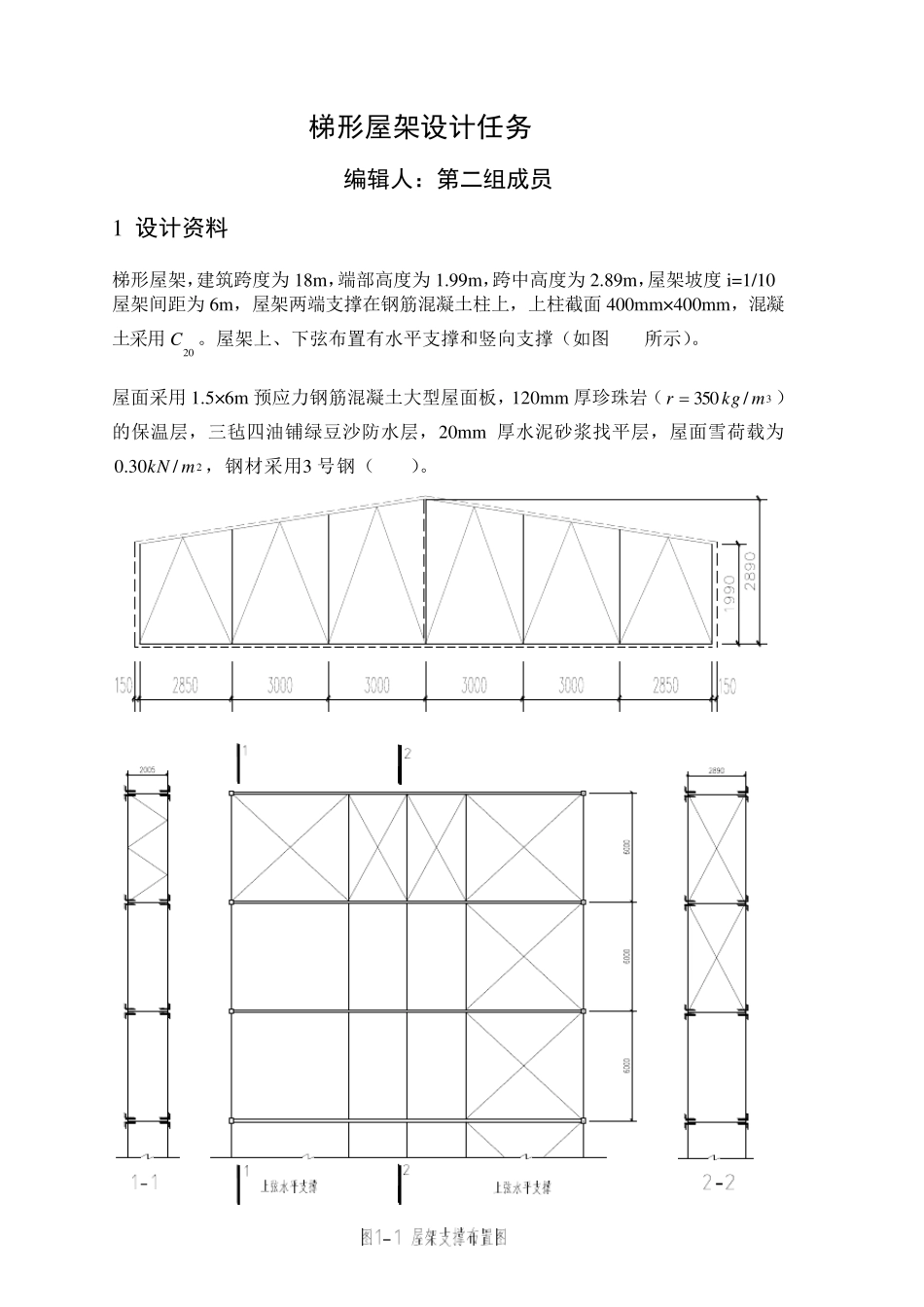

1 8 米跨钢结构屋架课程设计 梯形屋架设计任务 编辑人：第二组成员 1 设计资料 梯形屋架，建筑跨度为18m，端部高度为1.99m，跨中高度为2.89m，屋架坡度i=1/10,屋架间距为6m，屋架两端支撑在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土采用20C。屋架上、下弦布置有水平支撑和竖向支撑（如图1-1所示）。 屋面采用1.5×6m 预应力钢筋混凝土大型屋面板，120mm 厚珍珠岩（3/350mkgr）的保温层，三毡四油铺绿豆沙防水层，20mm 厚水泥砂浆找平层，屋面雪荷载为2/30.0mkN，钢材采用3 号钢（Q390）。 2 设计要求 2.1 屋面雪荷载取值：按分组序号，取用设计资料屋面雪荷载+0.1×分组序号（第2组，屋面雪荷载取值为：2/30.0mkN+0.1×2=2/50.0mkN）。 2.2 设计中，应绘制出必要的节点详图等图纸。 2.3 其他条件与设计资料相同。 3 荷载计算 3.1 永久荷载 预应力钢筋混凝土大型屋面板： 2/8.106.0252.1mkN 三毡四油防水层及及找平层（20mm）：2/912.002.0202.102.0182.1mkN 120mm厚泡沫混凝土保温层： 2/504.05.312.02.1mkN 3.2 可变荷载 屋面雪荷载： 2/7.05.04.1mkN 3.3 荷载组合 永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为： kNF244.3565.17.0)504.0912.08.1( 4 内力计算 桁架杆件的内力，在单位力作用下用图解法（图2-1）求得表 3-1。 如图 2-1 表3-1 杆件内力图 5 截面选择 5.1 上弦杆截面选择 上弦杆采用相同截面，以最大轴力⑨杆来选择：kNN896.320max 在屋架平面内的计算长度cmlox8.150，屋架平面外的计算长度cmloy6.301。 选用两个不等肢角钢6801002L，长肢水平。 截面几何特性（长肢水平双角钢组成T形截面，节点板根据腹杆最大内力选用板厚8mm）： 2274.21cmA  cmicmiyx61.4,40.2 1508.6240.28.150xoxxil 7922.0x 杆 件 轴线长 F 荷载内力（kN） 上 弦 杆 ① 1358 0 ③ 1507 -219.323 ④ 1508 -219.323 ⑥ 1507 -317.055 ⑦ 1508 -317.055 ⑨ 1507 -320.896 下 弦 杆 ② 2850 +127.613 ⑤ 3000 +280.577 ⑧ 3000 +326.711 斜 杆 a 2519 -229.156 b 2602 +161.628 c 2859 -119.159 d 3118 +66.399 e 3118 -24.318 f 3118 -16.317 竖 杆 A-B 1990 -17.622 C-D 2290 -35.244 E-F 2590 -35.244 G-H 2890 +28.618 15...
