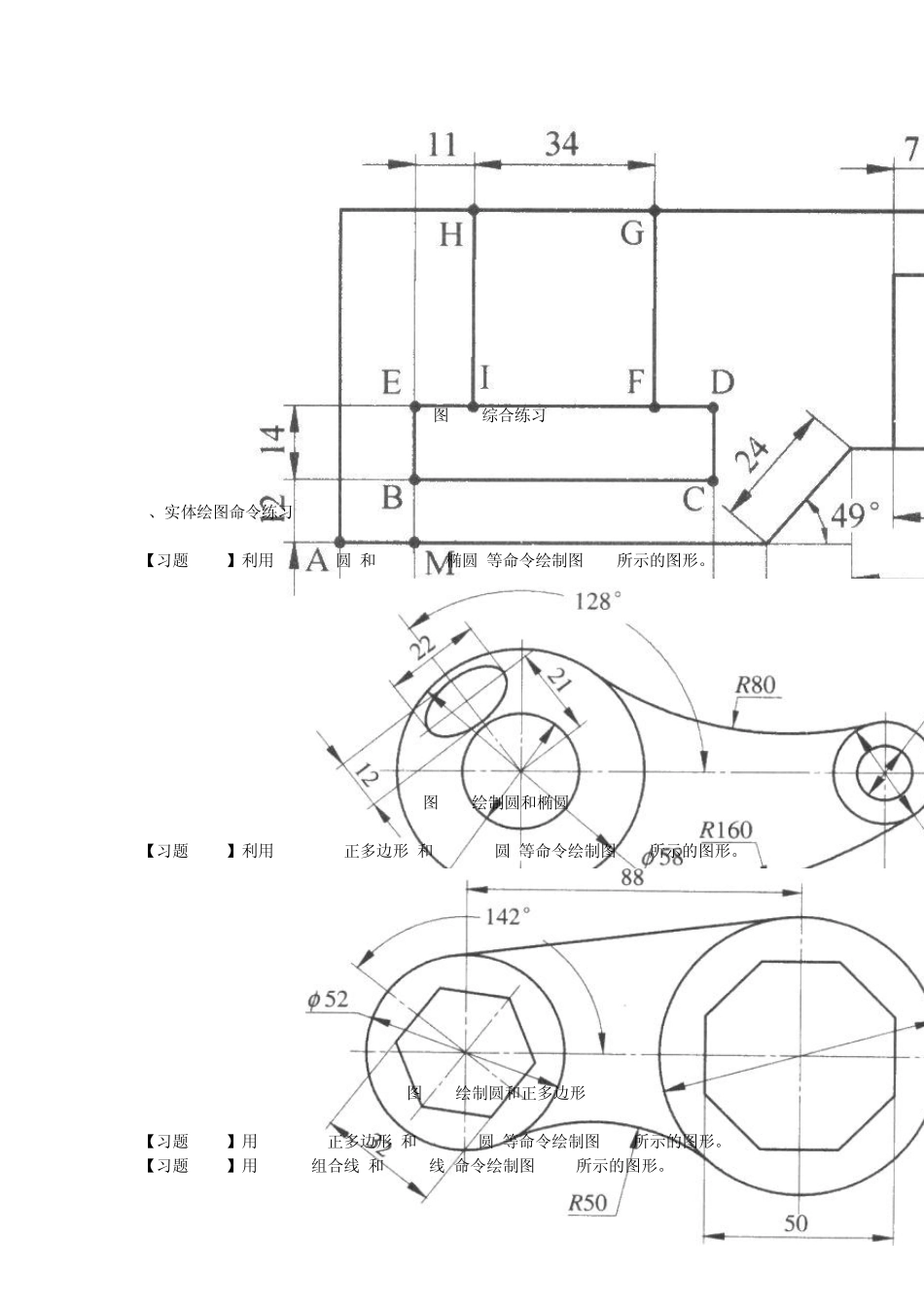

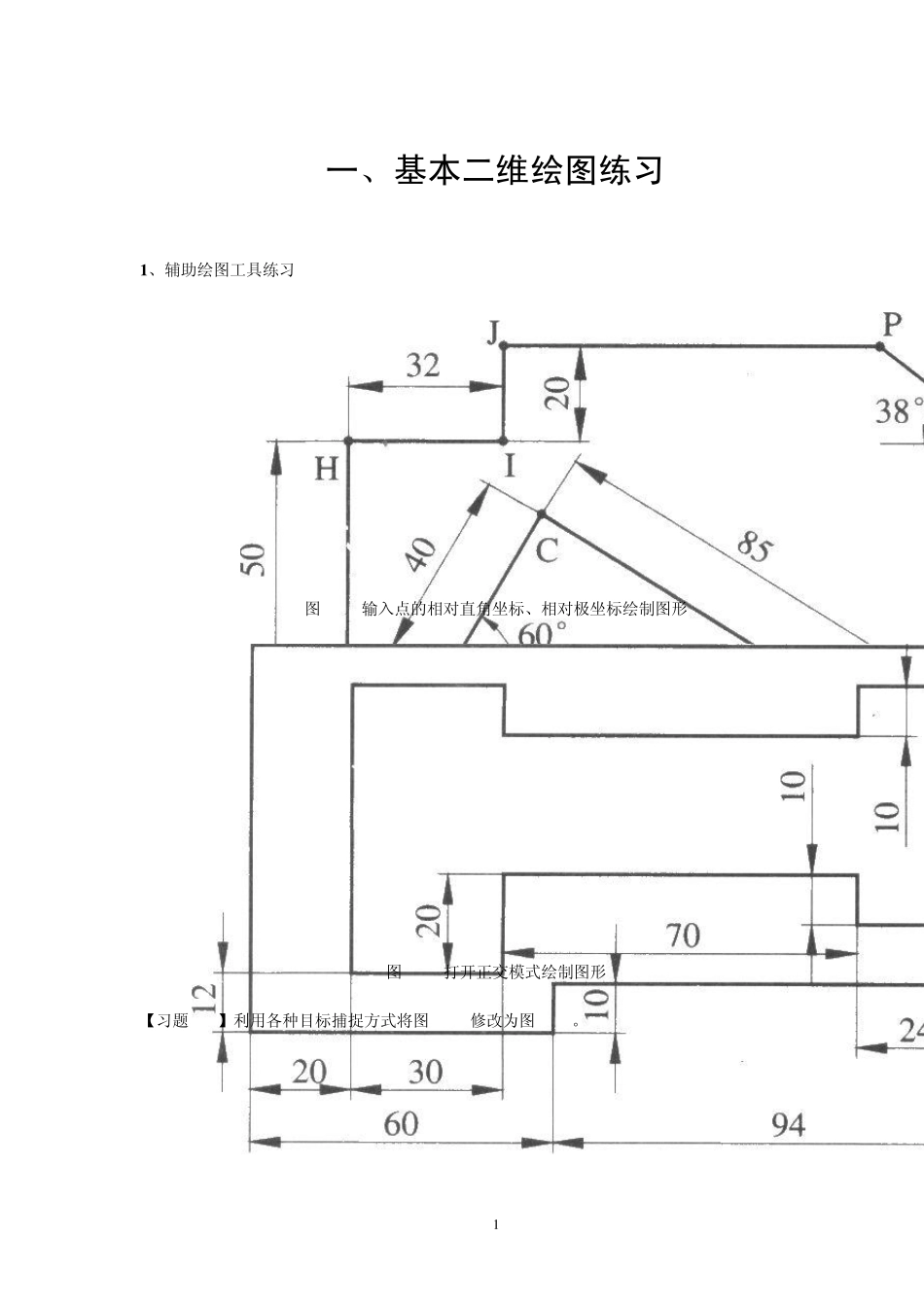

1 一、基本二维绘图练习 1 、辅助绘图工具练习 图 1-01输入点的相对直角坐标、相对极坐标绘制图形 图 1-02打开正交模式绘制图形 【习题 1-3】利用各种目标捕捉方式将图 1-3a修改为图 1-3b。 2 图1-03利用目标捕捉功能绘制图形 【习题1-04】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。 图1-4利用极轴追踪功能绘制图形 【习题1-05】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。 图1-5综合练习1 【习题1-06】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。 3 图1-6综合练习2 2、实体绘图命令练习 【习题 1-07】利用 Circle(圆)和 Ellipse(椭圆)等命令绘制图1-7所示的图形。 图1-7绘制圆和椭圆 【习题 1-08】利用 Polygon(正多边形)和 Circle(圆)等命令绘制图1-8所示的图形。 图1-8绘制圆和正多边形 【习题 1-09】用 Polygon(正多边形)和 Circle(圆)等命令绘制图1-9所示的图形。 【习题 1-10】用 Pline(组合线)和 Line(线)命令绘制图1-10所示的图形。 4 图1-9绘制圆和正多边形 图1-10绘制组合线 3、编辑命令练习 【习题 1-11】用 Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。 图1-11用 Offset和Trim等命令绘制图形 图1-12绘制等距线 【习题 1-13】用 Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。 图1-13用 Offset和Extend命令绘制图形 【习题 1-14】用 Array(阵列)等命令绘制图1-14所示的图形。 5 图1-14用Array命令创建环形阵列 【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。 图1-15用Array和Rotate命令绘制图形 【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。 6 图1-16用Fillet和Chamfer命令绘制图形 【习题1-17】用Move(移动)等命令绘制图1-17所示的图形。 图1-17用Move等命令绘制图形 【习题1-18】用Fillet(圃角)、Chamfer(倒角)、Mirror(镜像)等命令绘制图1-18所示的图形。 图1-18用Fillet、Chamfer、Mirror等命令绘制图形 【习题1-19】用Copy(复制)和Mirror(镜像)等命令绘制图1-19所示的图形。 7 图1-19用Copy和Mirror等命令绘制图形 【习题1-20】用Mirror(镜像)和Rotate(旋转)等命令绘制图1-20所示的图形。 图1-20用Mirror和Rotate等命令绘制图形 【习题1-21】用Mirror(镜像)、Align(对齐)和Array(阵列)等命令绘制图1-21所示的图形。 图1-21用Mirror、Align和Array等命令绘制图形 【习题1-22】用Copy(复制)和Stretch(拉伸)等命令绘制图1-22所示的图形。 8 图1-22用Copy和Stretch等命令绘制图形 4、绘制比较复杂的平面图形 图1-27 图1-28 图1-29 图1-30 9 图 1-31 图 1-32
