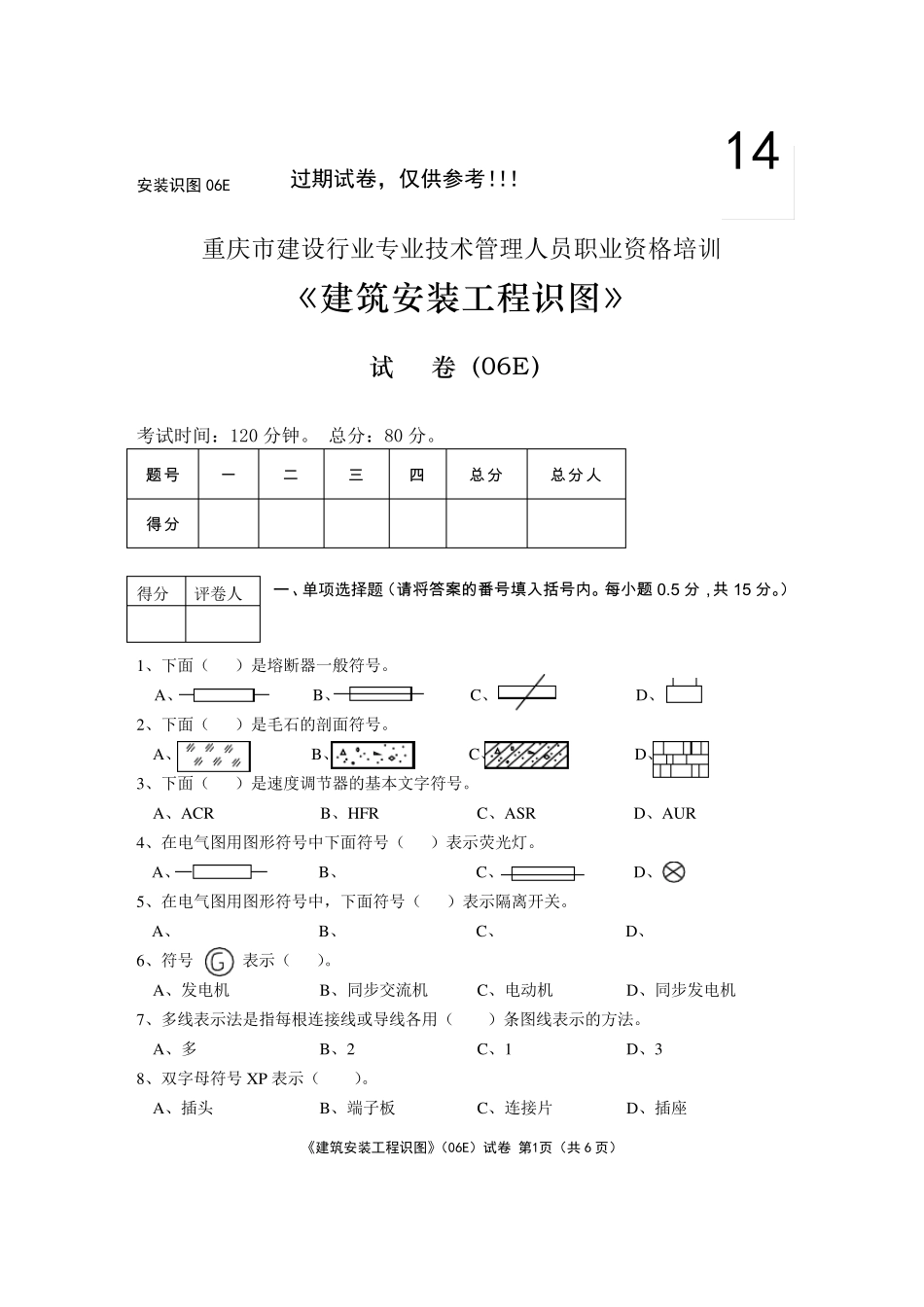

《建筑安装工程识图》（06E）试卷 第1页（共6 页） 安装识图06E 过期试卷，仅供参考！！！ 重庆市建设行业专业技术管理人员职业资格培训 《 建 筑 安 装 工 程 识 图 》 试 卷 （ 06E） 考试时间：120 分钟。 总分：80 分。 题 号 一 二 三 四 总 分 总 分 人 得 分 一、单项选择题（请 将 答 案 的 番 号 填 入 括 号 内 。每小题 0.5 分 ，共 15 分 。） 1、下面（ ）是塎断器一般符号。 A、 B、 C、 D、 2、下面（ ）是毛石的剖面符号。 A、 B、 C、 D、 3、下面（ ）是速度调节器的基本文字符号。 A、ACR B、HFR C、ASR D、AU R 4、在电气图用图形符号中下面符号（ ）表示荧光灯。 A、 B、 C、 D、 5、在电气图用图形符号中，下面符号（ ）表示隔离开关。 A、 B、 C、 D、 6、符号 表示（ ）。 A、发电机 B、同步交流机 C、电动机 D、同步发电机 7、多线表示法是指每根连接线或导线各用（ ）条图线表示的方法。 A、多 B、2 C、1 D、3 8、双字母符号 X P 表示（ ）。 A、插头 B、端子板 C、连接片 D、插座 得分 评卷人 14 《建筑安装工程识图》（06E）试卷 第2页（共 6 页） 9、符号 表示（ ）。 A、红灯 B、发光二极管 C、白炽灯 D、荧光灯 10、下面所列符号中，（ ）表示火灾警报发生器。 A、 B、 C、 D、 11、下面（ ）是频率调节器的基本文字符号。 A、AFR B、ACR C、AMR D、ASR 12、下面（ ）符号表示水流指示器。 A、 B、 C、 D、 2×40×FL 13、标注为 10—Y————C，表示有 10 盏型号为 Y 型萤光灯，每盏灯有 2 个 40W 灯管安 2.5 装高度为 2.5m ，采用（ ）安装。 A、管吊 B、线吊 C、链吊 D、吸顶 14、在火灾自动报警设备常用图形符号中，下面符号（ ）表示感烟火灾探测器。 A、 B、 C、 D、 15、下面（ ）是混凝土的剖面符号。 A、 B、 C、 D、 16、在火灾自动报警设备常用图形符号中，下面符号（ ）表示手动控制按钮。 A、 B、 C、 D、 17、下列双字母符号中，（ ）表示接线箱。 A、AE B、AW C、AB D、AS 18、下面（ ）是复合式火灾探测器的文字符号。 A、W B、F C、Q D、Y 19、下面（ ）是电流调节器的基本文字符号。 A、AFR B、 ACR C、AMR D、AUR 20、单线表示法是指两根或两根以上的连接线或导线只用（ ）条图线...
