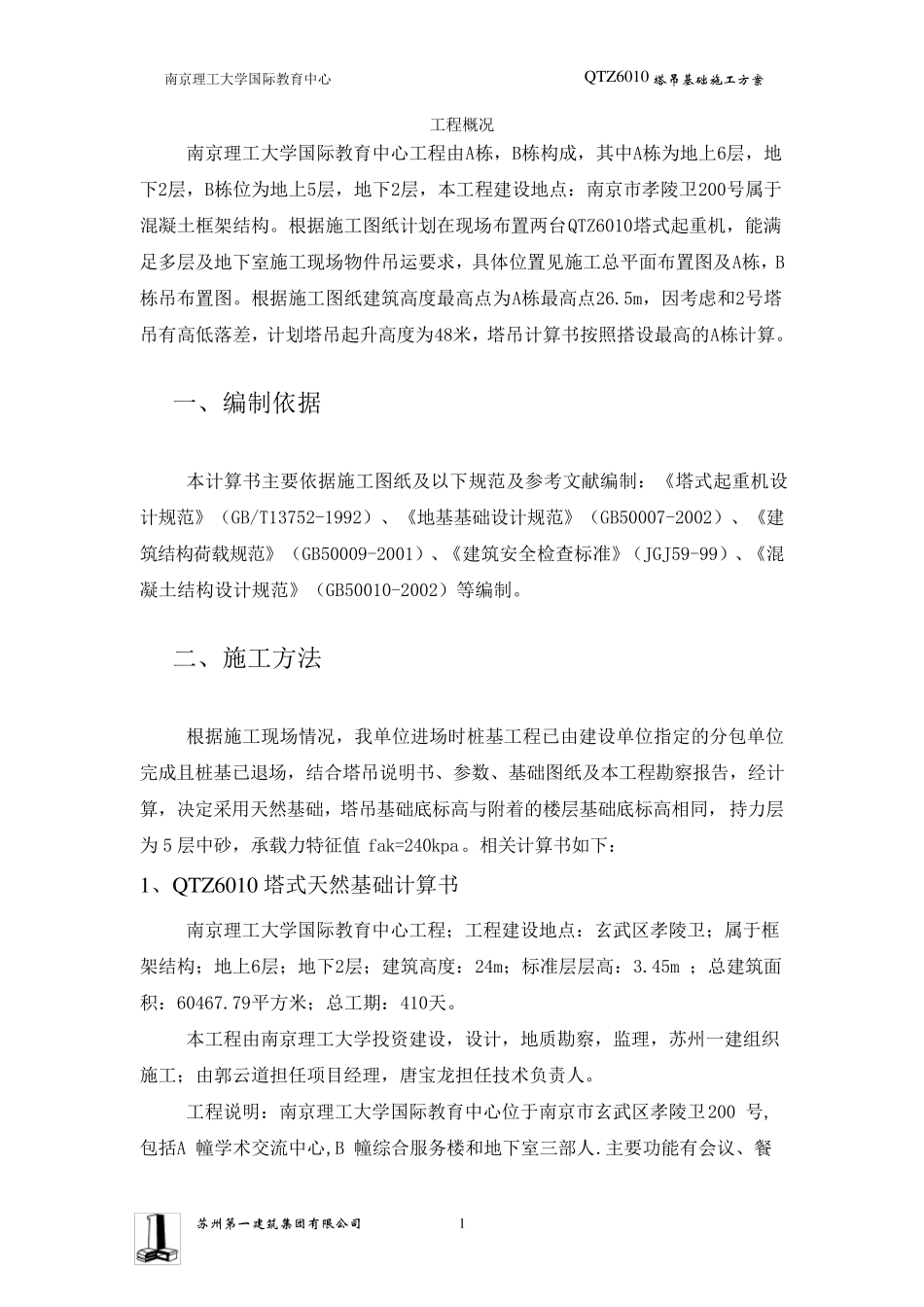

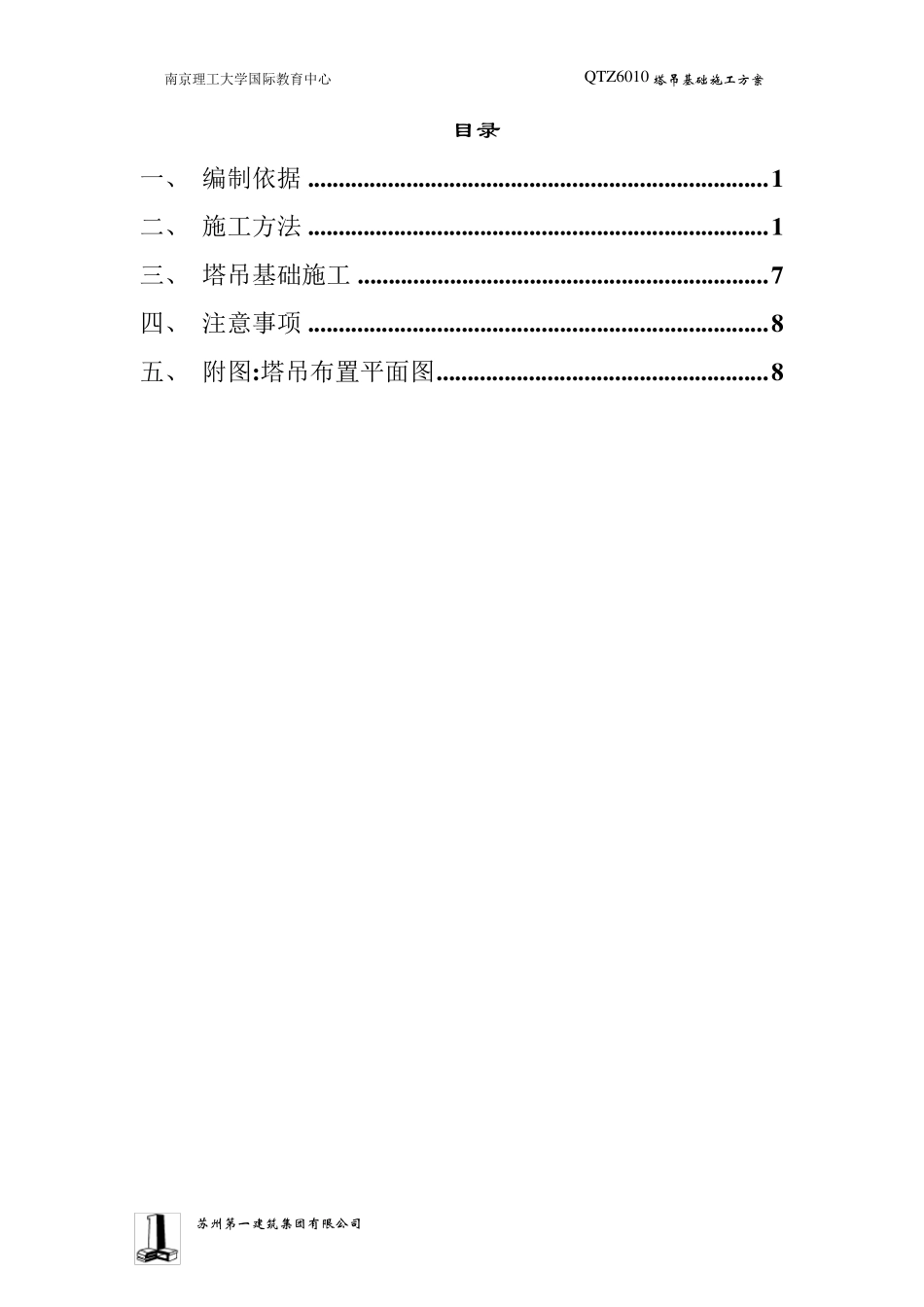

南京理工大学国际教育中心 QTZ6010 塔吊基础施工方案 苏州第一建筑集团有限公司 南京理工大学国际教育中心 QTZ6010 塔 吊 基 础 施 工 方 案 (1 号塔吊) 编制人： 审核人： 日 期： 南京理工大学国际教育中心 QTZ6010 塔吊基础施工方案 苏州第一建筑集团有限公司 目录 一、 编制依据 ........................................................................... 1 二、 施工方法 ........................................................................... 1 三、 塔吊基础施工 ................................................................... 7 四、 注意事项 ........................................................................... 8 五、 附图:塔吊布置平面图 ...................................................... 8 南京理工大学国际教育中心 QTZ6010 塔 吊 基 础 施 工 方 案 苏 州 第 一 建 筑 集 团 有 限 公 司 1 工程概况 南京理工大学国际教育中心工程由A栋，B栋构成，其中A栋为地上6层，地下2层，B栋位为地上5层，地下2层，本工程建设地点：南京市孝陵卫200号属于混凝土框架结构。根据施工图纸计划在现场布置两台QTZ6010塔式起重机，能满足多层及地下室施工现场物件吊运要求，具体位置见施工总平面布置图及A栋，B栋吊布置图。根据施工图纸建筑高度最高点为A栋最高点26.5m，因考虑和2号塔吊有高低落差，计划塔吊起升高度为48米，塔吊计算书按照搭设最高的A栋计算。 一、编制依据 本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）等编制。 二、施工方法 根据施工现场情况，我单位进场时桩基工程已由建设单位指定的分包单位完成且桩基已退场，结合塔吊说明书、参数、基础图纸及本工程勘察报告，经计算，决定采用天然 基础，塔吊基础底 标高与 附 着 的楼 层基础底 标高相 同 ，持 力 层为5 层中砂 ，承 载力 特 征 值fak=240kpa。相 关 计算书如 下： 1、QTZ6010 塔式天然 基础计算书 南京理工大学国际教育中心工程； 工程建设地点：玄 武 区 孝陵卫； 属于框架结构； 地上6层； 地下2层； ...
