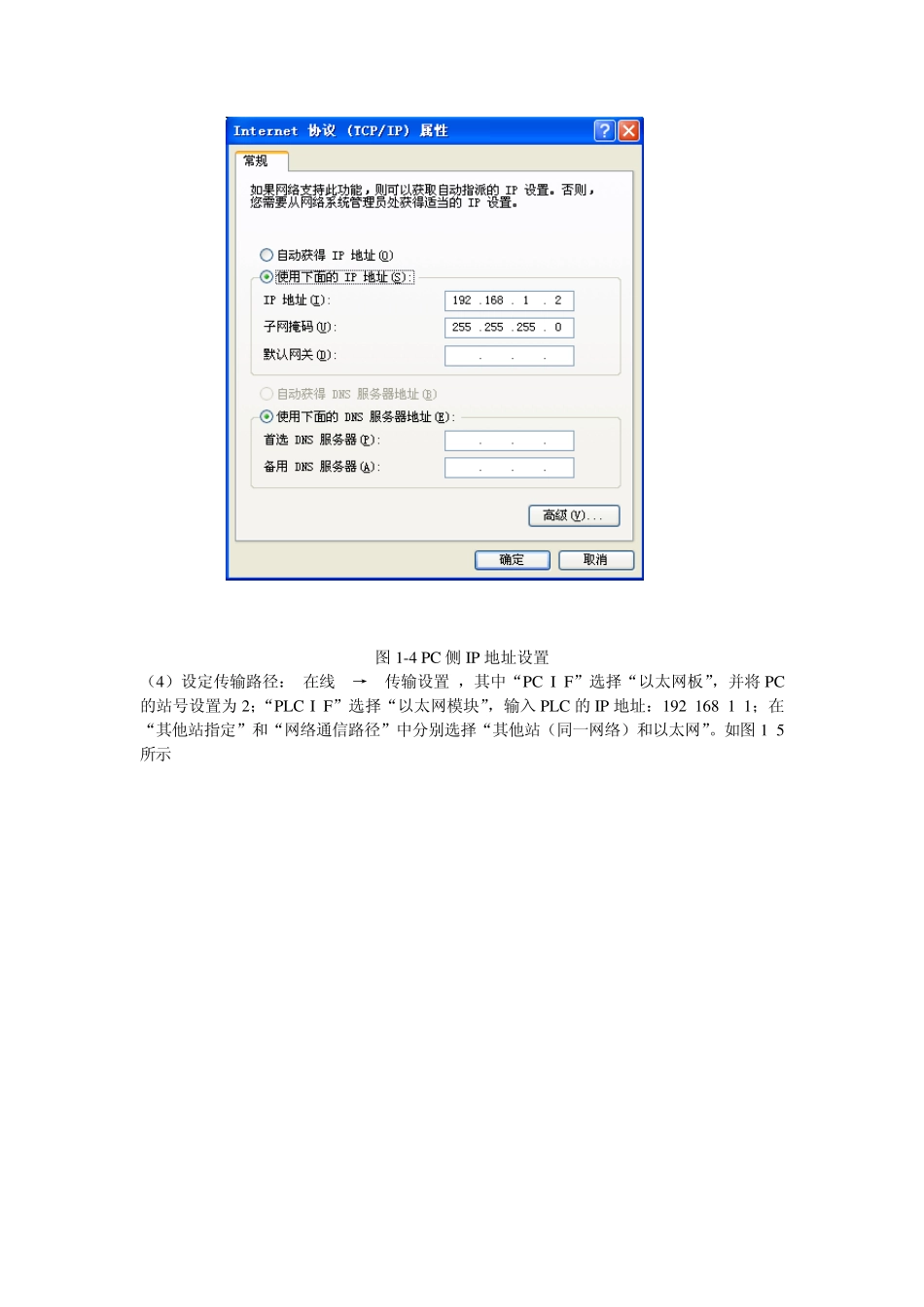

2.5 以太网的实际应用 2.5.1 与GX Dev eloper 通讯，通过路径设定 使用GX Dev eloper 软件，通过设定传输路径，可以实现与以太网模块的通讯，起到监控PLC 软元件、上载和下载程序的作用。 1. 系统配置图 如图1-1 所示 E71QPLC:Q02HCPU+QJ71E71-1001? ? ? 1? ?IP? ? : 192.168.1.1HUBPC: GX Dev eloper 1? ? ? 2? ?IP? ? : 192.168.1.2 图1-1 以太网模块与GX Dev eloper 通讯 2. 系统构成环境 硬件 （1）Q02HCPU 模块 （2）QJ71E71-100 以太网模块（起始I/O 地址：0H） （3）HUB 及以太网网线 软件 （1）GX Dev eloper 8.52C 3. 软件设定步骤 （1）在工程数据列表窗口中依次选择：[参数] → [网络参数] → [MELSECNET/以太网]，进入以太网的网络参数设置画面。 a. 在网络类型中选择“以太网”，每一项设置就会如图1-2 所示那样显示。 b. 起始I/O 地址中设定16 点单元中以太网模块的其实I/O 地址（十六进制），本例中设置为“0”； c. 网络号设定CC-Link IE、MELSECNET/H、MELSECNET/10 的目标以太网模块（设置范围从 1-239）的网络号，不要把网络号设定为已指定给现有系统和其他网络系统的网络号。本例中设为“1”； d. 组号中设定CC-Link IE、MELSECNET/H、MELSECNET/10 的目标以太网模块（设置范围从 1-32）的组号，通过指定组号，可以使用相同组号与多 QCPU 站通讯数据。本例中设置为“0”； e. 站号中设定CC-Link IE、MELSECNET/H、MELSECNET/10 的目标以太网模块（设置范围从 1-64）的站号，不要把站号设定为已指定给现有系统和其他以太网模块的值。本例中设置为“1”。 图1-2 以太网模块参数设定 （2）在“操作设置”中设定以太网模块的 IP 地址、通讯数据格式等。本例中以太网模块IP地址设置为：192.168.1.1 如图1-3 所示 图1-3 以太网模块操作设置 （3）设置 P C 侧的 IP 地址，使其与以太网模块的 IP 地址在一个网段中：手动设置 IP 地址为：192.168.1.2 子网掩码使用默认的即可。如图1-4 所示 图1-4 PC 侧IP 地址设置 （4）设定传输路径：[在线] → [传输设置]，其中“PC I/F”选择“以太网板”，并将 PC的站号设置为 2；“PLC I/F”选择“以太网模块”，输入 PLC 的 IP 地址：192.168.1.1；在“其他站指定”和“网络通信路径”中分别选择“其他站（同一网络）和以太网”。如图1-5 所示 图1 -5 以太网模...
