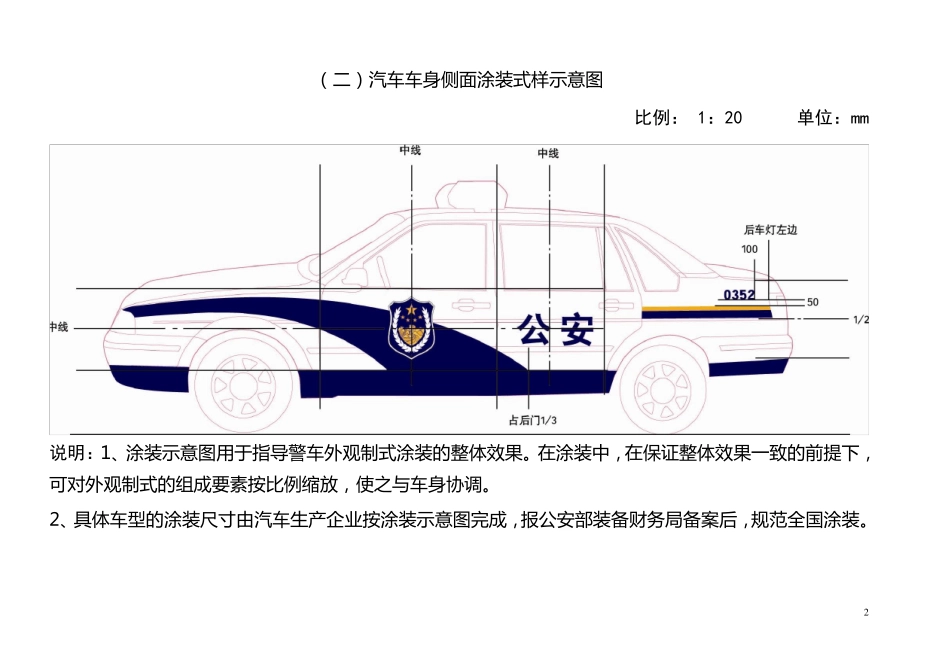

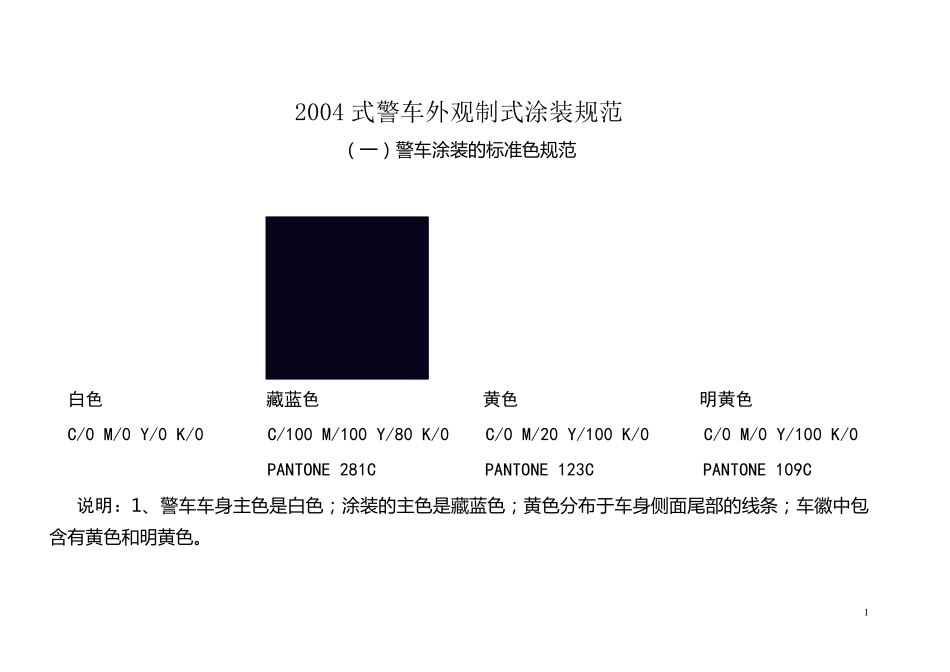

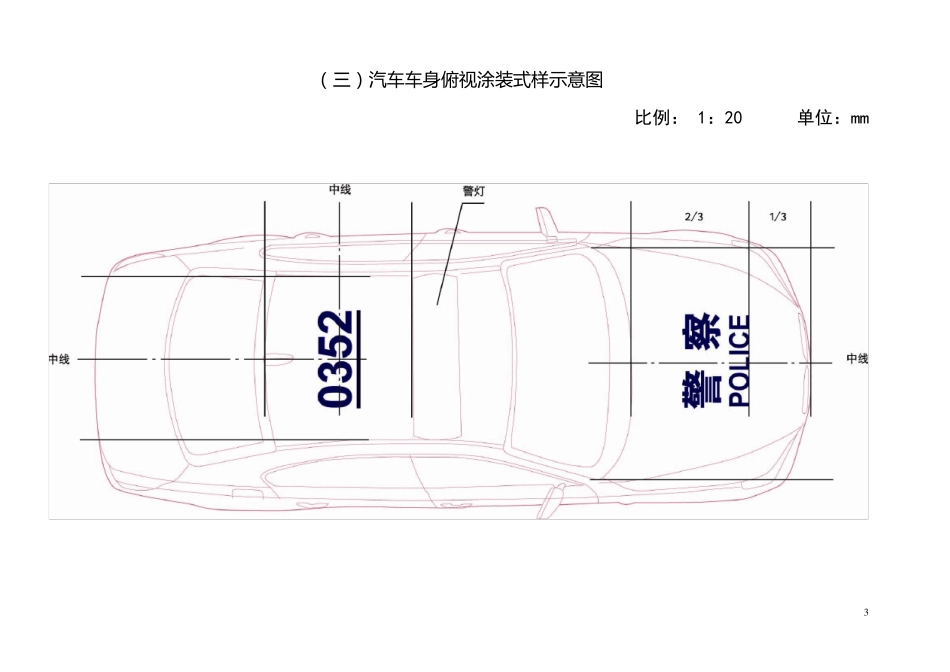

1 2004 式警车外观制式涂装规范 （ 一 ） 警 车 涂 装 的 标 准 色 规 范 白色 藏蓝色 黄色 明黄色 C/0 M/0 Y/0 K/0 C/100 M/100 Y/80 K/0 C/0 M/20 Y/100 K/0 C/0 M/0 Y/100 K/0 PANTONE 281C PANTONE 123C PANTONE 109C 说明：1、警 车 车 身主色 是白色 ；涂 装 的 主色 是藏蓝色 ；黄色 分布于车 身侧面尾部的 线条；车 徽中包含有黄色 和明黄色 。 2 （ 二 ） 汽 车 车 身 侧 面 涂 装 式 样 示 意 图 比例： 1：20 单位：mm 说明：1、涂 装 示 意 图 用于指导警车 外观制式 涂 装 的整体效果。在涂 装 中，在保证整体效果一致的前提下，可对外观制式 的组成要素按比例缩放，使之与车 身 协调。 2、具体车 型的涂 装 尺寸由汽 车 生产企业按涂 装 示 意 图 完成，报公安部装 备财务局备案后，规范全国涂 装 。 3 （ 三）汽车车身俯视涂装式样示意图 比例： 1：20 单位：mm 4 （四）汽 车 车 身 前 、后涂装式样示意图 比例： 1：20 单位：mm 前 后 说明： 车 身 四周有垂直高度为 100mm 的藏蓝色底边。 5 （ 五 ） 二轮摩托车涂装式样示意图 比例： 1：10 单位：mm 6 （六）三 轮 摩 托 车 驾 驶 座 一侧涂装式样示意图 比例： 1：10 单位：mm 7 （七）三 轮 摩 托 车 边 车 一侧涂装式样示意图 比例： 1：10 单位：mm 8 （ 八 ） 三轮摩托车涂装式样示意图 比例： 1：10 单位：mm 9 （ 九 ） 专 用 图 形 比例： 1：10 单位：mm 参照体系：汽 车 ， 弧 线 从 后 门 舒 展 延 伸 至 车 头 ， 一 端 和 前 大 灯 边 缘 齐 ， 另 一 端 在 后 车 门 三 分 之 一 处 。摩 托 车 ， 弧 线 从 油 箱 后 部 向 前 延 伸 ， 贯 穿 整 个 油 箱 侧 面 。 可 按 标 准 尺 寸 适 当 调 整 弧 线 的 高 度 、长度 和 弧度 ， 使之 与车 身协调 。 工艺与材料：贴膜或喷漆， 材料户外耐久性应在 5 年以上 。 1 0 （ 十 ） 车 徽 比例： 1：4 单位：mm 参照体系： 标 准 车 徽 高400mm， 可 按 比 例缩 放 。 汽车 ， 位于前车 门中央， 同时位于藏蓝色弧线上；二轮摩托车 车 ， 位于前挡风玻璃的中央；三轮摩托， 位于驾驶座一...
