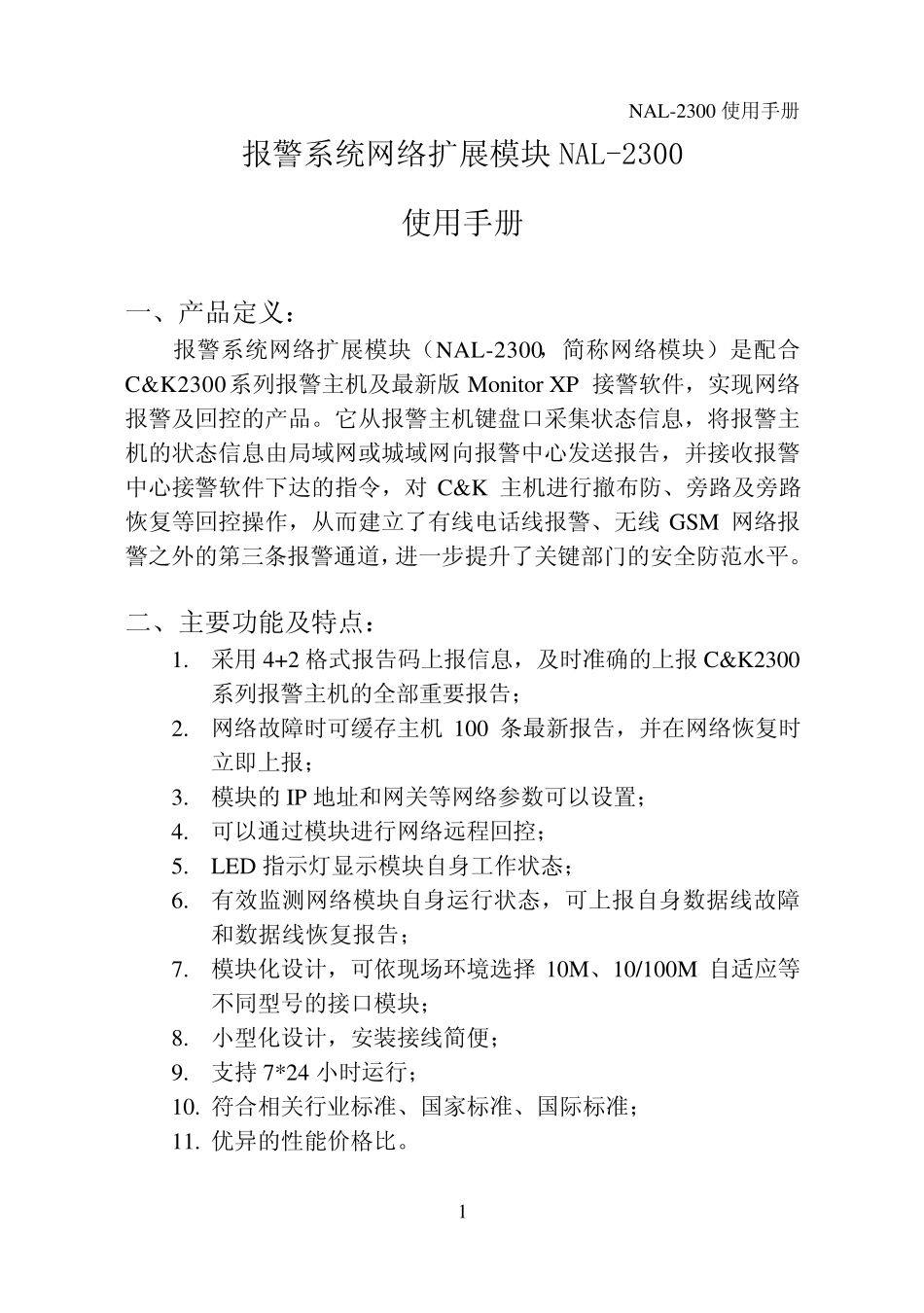

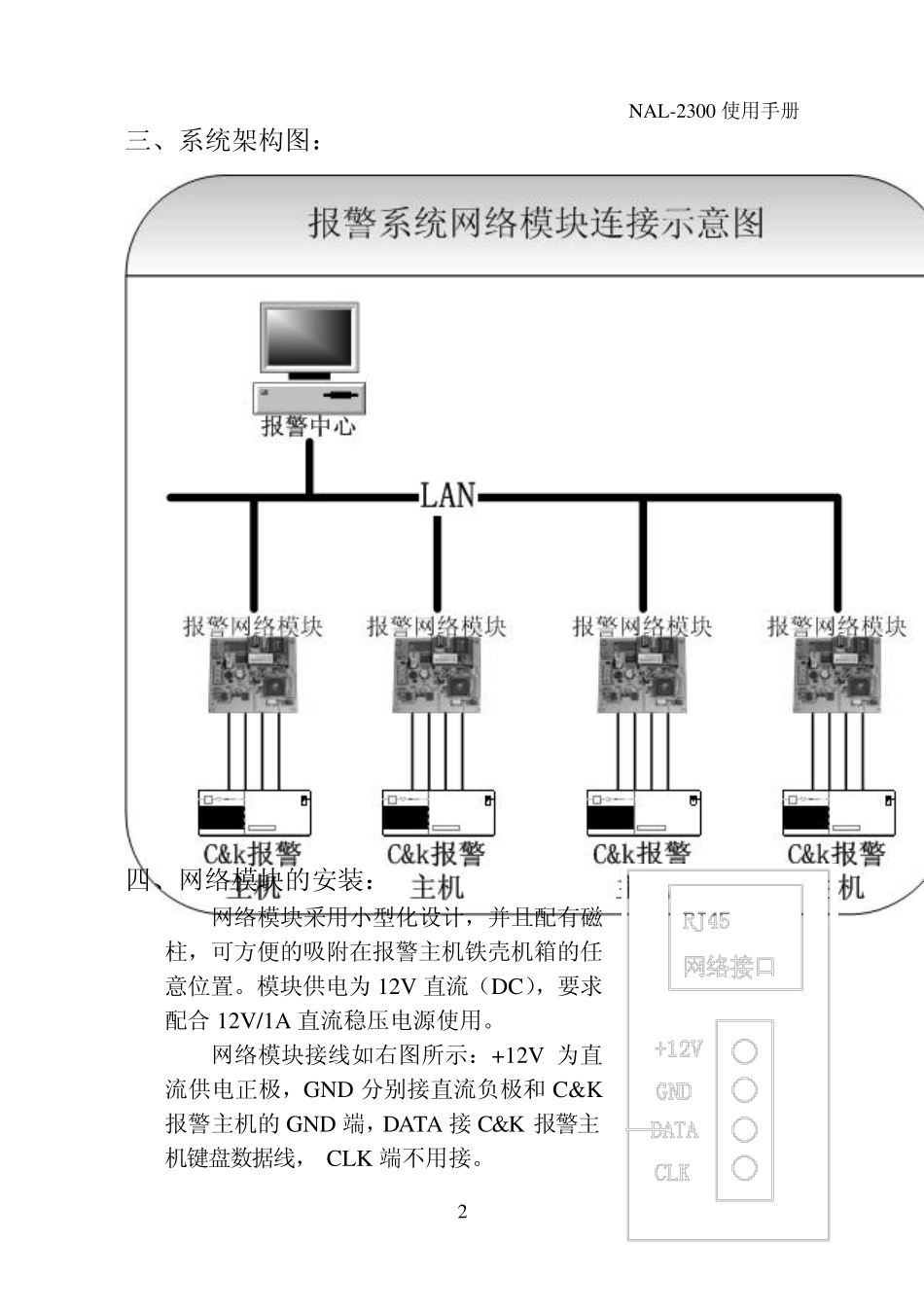

目 录 一、产品定义...........................1 二、主要功能及特点.....................1 三、系统架构图.........................2 四、网络模块的安装.....................2 五、运行状态描述.......................3 六、注意事项...........................3 附录一. 网络模块 4+2 报告一览表.........4 附录二. C&K主机键盘拨码开关的设置......6 NAL-2300 使用手册 报警系统网络扩展模块NAL-2300 使用手册 一、产品定义： 报警系统网络扩展模块（NAL-2300，简称网络模块）是配合C&K2300系列报警主机及最新版 Monitor XP 接警软件，实现网络报警及回控的产品。它从报警主机键盘口采集状态信息，将报警主机的状态信息由局域网或城域网向报警中心发送报告，并接收报警中心接警软件下达的指令，对 C&K 主机进行撤布防、旁路及旁路恢复等回控操作，从而建立了有线电话线报警、无线 GSM 网络报警之外的第三条报警通道，进一步提升了关键部门的安全防范水平。 二、主要功能及特点： 1. 采用4+2 格式报告码上报信息，及时准确的上报C&K2300系列报警主机的全部重要报告； 2. 网络故障时可缓存主机 100 条最新报告，并在网络恢复时立即上报； 3. 模块的 IP 地址和网关等网络参数可以设置； 4. 可以通过模块进行网络远程回控； 5. LED 指示灯显示模块自身工作状态； 6. 有效监测网络模块自身运行状态，可上报自身数据线故障和数据线恢复报告； 7. 模块化设计，可依 现场 环 境 选 择10M、10/100M 自适 应 等不 同 型 号 的接口模块； 8. 小 型 化设计，安装 接线简便 ； 9. 支 持 7*24 小 时运行； 10. 符 合相 关行业 标 准、国 家 标 准、国 际 标 准； 11. 优 异 的性 能价 格比 。 1NAL-2300 使用手册 三、系统架构图： 四、网络模块的安装： 网络模块采用小型化设计，并且配有磁柱，可方便的吸附在报警主机铁壳机箱的任意位置。模块供电为 12V 直流（DC），要求配合 12V/1A 直流稳压电源使用。 网络模块接线如右图所示：+12V 为直流供电正极，GND 分别接直流负极和 C&K报警主机的 GND 端，DATA 接 C&K 报警主机键盘数据线， CLK 端不用接。 2NAL-2300 使 用 手 册 五 、 运 行 状 态 描 述 ： 网 络 模 块 用 5 个 LED 标 识 其 运 行 状 态 ， 从 左 到 右 依 次 为 ： z TXD（...
