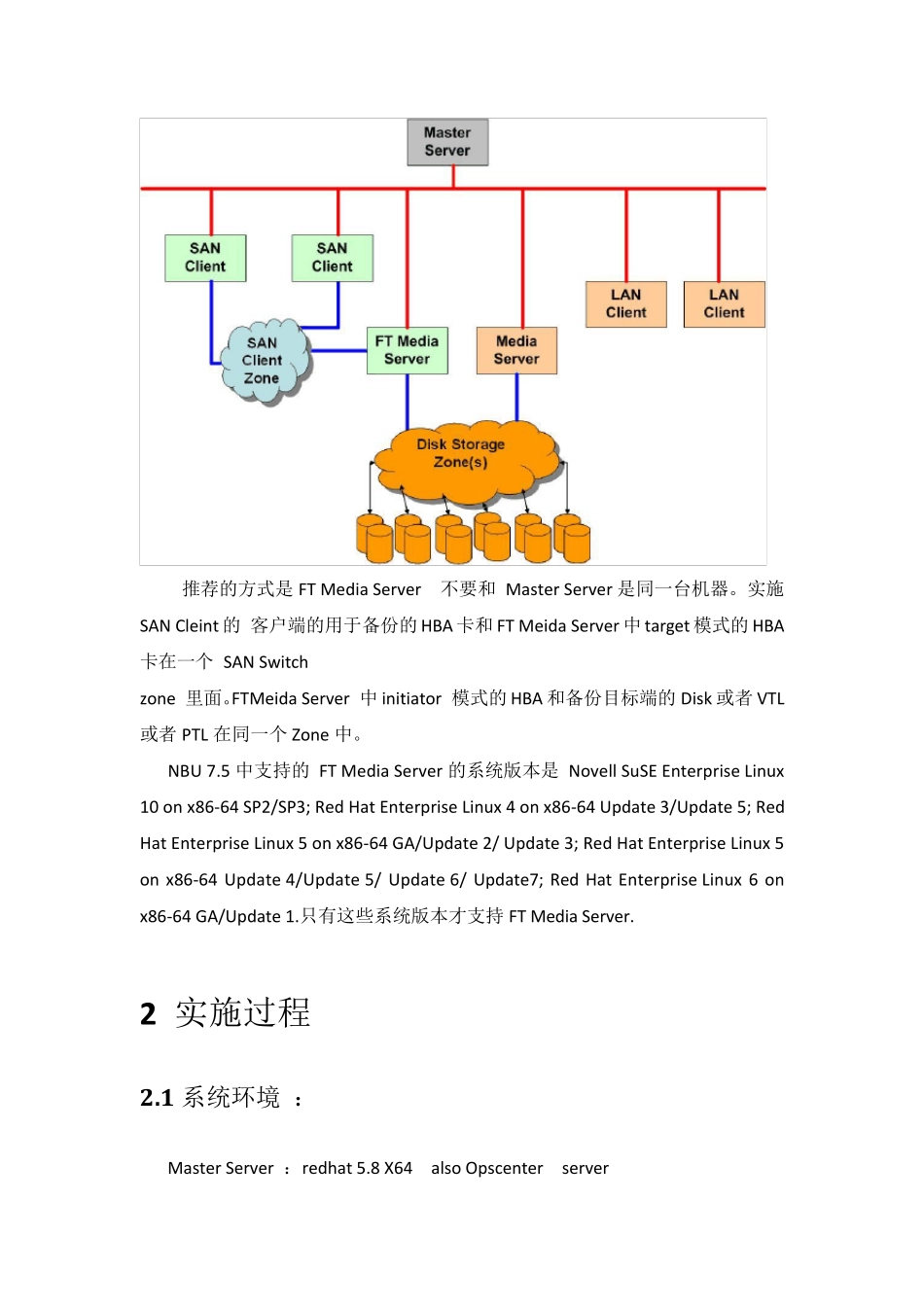

NBU 7.5 SAN Client 实施文档 1 安装前环境准备准备 NBU SAN Client 功能是NBU 6.5 时候推出的，主要是减轻LAN-Free 备份中客户端的压力的一种方式。 在实施之前需要对 FT Meida server 和 SAN Client 做规划。 首先看上图，FT Meidia server 中需要两块支持特定功能的HBA 卡，相关HBA 卡型号可以在 NBU 的兼容性列表中找到。FT Meida Server 中一块 HBA 卡修改为 target 模式，目的是 模拟虚拟的类似驱动器资源，这样 SAN Client 端就能够识别到类似 Tape Drive 资源，FT Meida server 中另一块 HBA 卡 initiator 模式保持不变，这块 HBA 卡可以连接 VTL，PTL 或者 DISK。最终达到的目的是备份数据流从 SAN Client 端传送到 target 模式的HBA 卡传送到 FT Meida server ，然后通过另一块 HBA 卡传送到 备份目标端，达到 LAN -Free 备份的目的。 下面是典型的SAN Client 环境系统拓扑图： 推荐的方式是FT Media Server 不要和 Master Server 是同一台机器。实施 SAN Cleint 的 客户端的用于备份的HBA 卡和FT Meida Server 中 target 模式的HBA卡在一个 SAN Switch zone 里面。FTMeida Server 中 initiator 模式的HBA 和备份目标端的Disk 或者 VTL或者 PTL 在同一个 Zone 中。 NBU 7.5 中支持的 FT Media Server 的系统版本是 Novell SuSE Enterprise Linux 10 on x86-64 SP2/SP3; Red Hat Enterprise Linux 4 on x86-64 Update 3/Update 5; Red Hat Enterprise Linux 5 on x86-64 GA/Update 2/ Update 3; Red Hat Enterprise Linux 5 on x86-64 Update 4/Update 5/ Update 6/ Update7; Red Hat Enterprise Linux 6 on x86-64 GA/Update 1.只有这些系统版本才支持 FT Media Server. 2 实施过程 2 .1 系统环境 ： Master Server ：redhat 5.8 X64 also Opscenter server FT Meida Server： redhat 5.4 X64 2 qlogic 2560 HBA card Clients : AIX 5300-10;redhat 5.6 X64;redhat 4.6 X64 Master Server Netbackup Version 7.5.0.3 FT Meida Server FT Netbackup Version 7.5.0.3 Client AIX Netbackup Version 7.5.0.3 Client redhat 5.4 Netbackup Version 7.5.0.3 Client redhat 4.6 Netbackup Version ...
