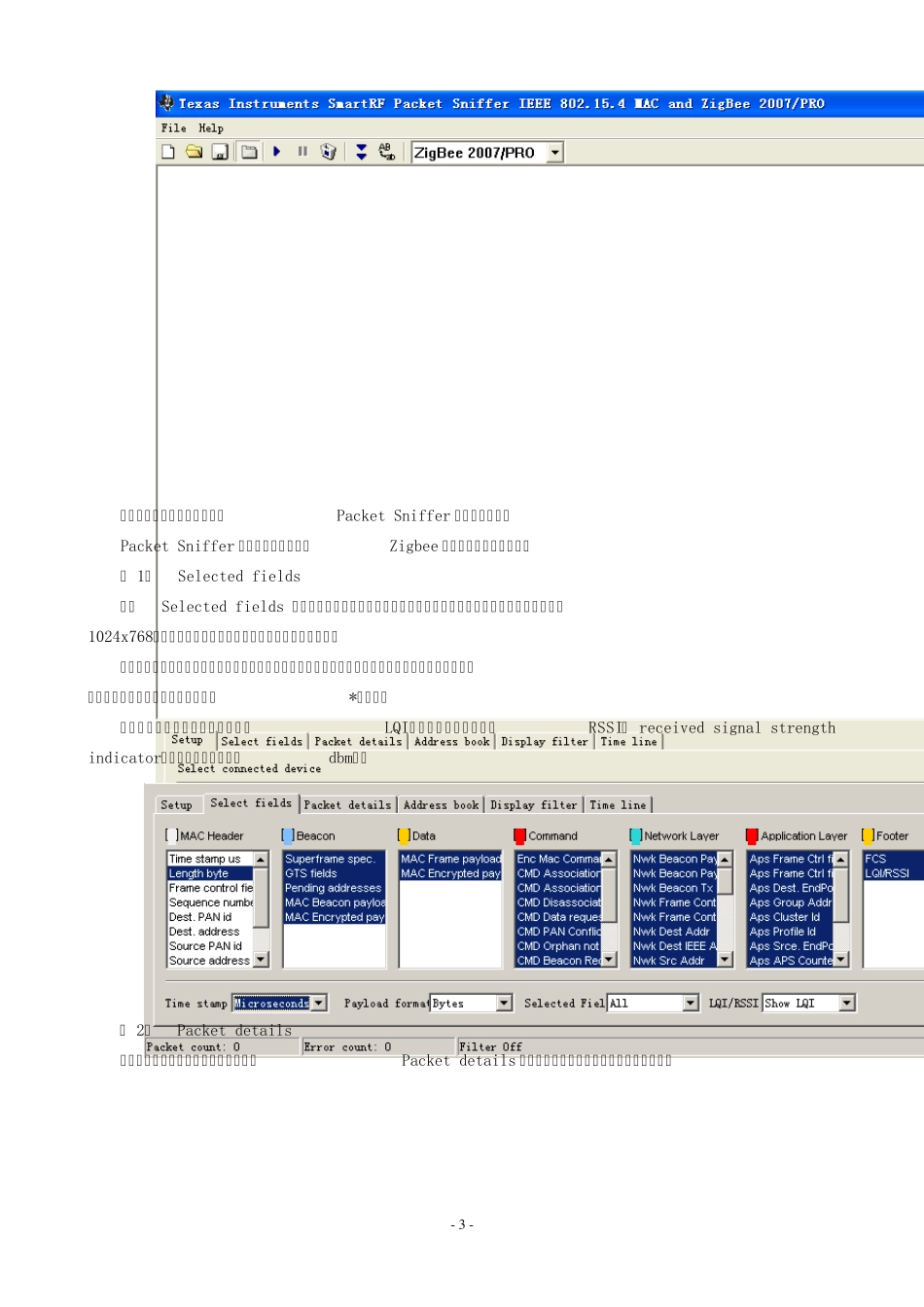

- 1 - Packet Sniffer 使用说明 Packet Sniffer 是一款专门的协议分析软件，可以对PHY、 MAC、 NETWORK/SECURITY、 APPLICATION、 FRAMEWORK 和 APPLICATION PROFOCES 等各层协议上的信息包进行分析和解码；显示出错的包以及接入的错误；指示触发包；在接收和注册过程中可连续显示包。可以利用Packet Sniffer 分析Zigbee 建立网络、加入网络、发送数据、接收数据的过程。需要注意的是，Packet Sniffer 只能起到侦听的作用，即它只能侦听设备发送的数据。 1．软件介绍 Packet Sniffer 侦听到的数据包将被保存在硬件的缓存中，所能保存的数据包总数与数据包的大小和硬盘空间有关。在操作过程中，数据包暂时存放在RAM 中，以减少数据包信息在GUI 上显现的时间（值得注意的是：PC 的处理速度应足够快，因为使用Packet Sniffer 软件进行网络侦听时，其接收到的数据包每秒钟最多可达1000 个） 。 当用户第一次打开Packet Sniffer 软件后的显示界面如图 1 所示。 其中用户接口可以分为顶部和底部两部分： （ 1） 顶 部：Packet list（数据包列表）区域，用于显示所分析的数据包的各个字段。 （ 2） 底 部：6 个可选区域。 ① Setu p：选择所使用的开发板，数据包缓存的大小（默认是20MB）和信道号。 ② Select fields： Packet list 区域所显示的字段。 ③ Packet details：显示数据包的原始信息。 ④ Address book：包含了当前环境下所有已知节点的地址信息。 ⑤ Display filter：用户可根据自己的需求设定过滤选项，以便在Packet list 区域显示所需要的各种信息。 ⑥ Time line：显示大量的数据包序列（大约是Packet list 区域的20 倍） ，按照数据包的源地址或目的地址进行排序。 图 1 第一次启动Packet Sniffer 时的显示界面 - 2 - Packet Sniffer 的菜单和工具条如下表2 所列。 表 2 Paket Sniffer 的菜单和工具条 菜单 按钮 快捷键 描述 File→ Reset„ 清空数据包缓存区和数据包列表区域 File→ Open data„ 装载Paket Sniffer Data（ psd）文件 File→ Save data„ 保存Paket Sniffer Data（ psd）文件 是否在窗口底部显示可选区域 F5 打开Packet Sniffer F6 暂停Packet Sniffer 当打开Packet Sniffer 时清空Packet list 区域 是否允许滚动条自动向下滚动 在显示窗口中切换字体显示模式（大/小） Help→ User...
