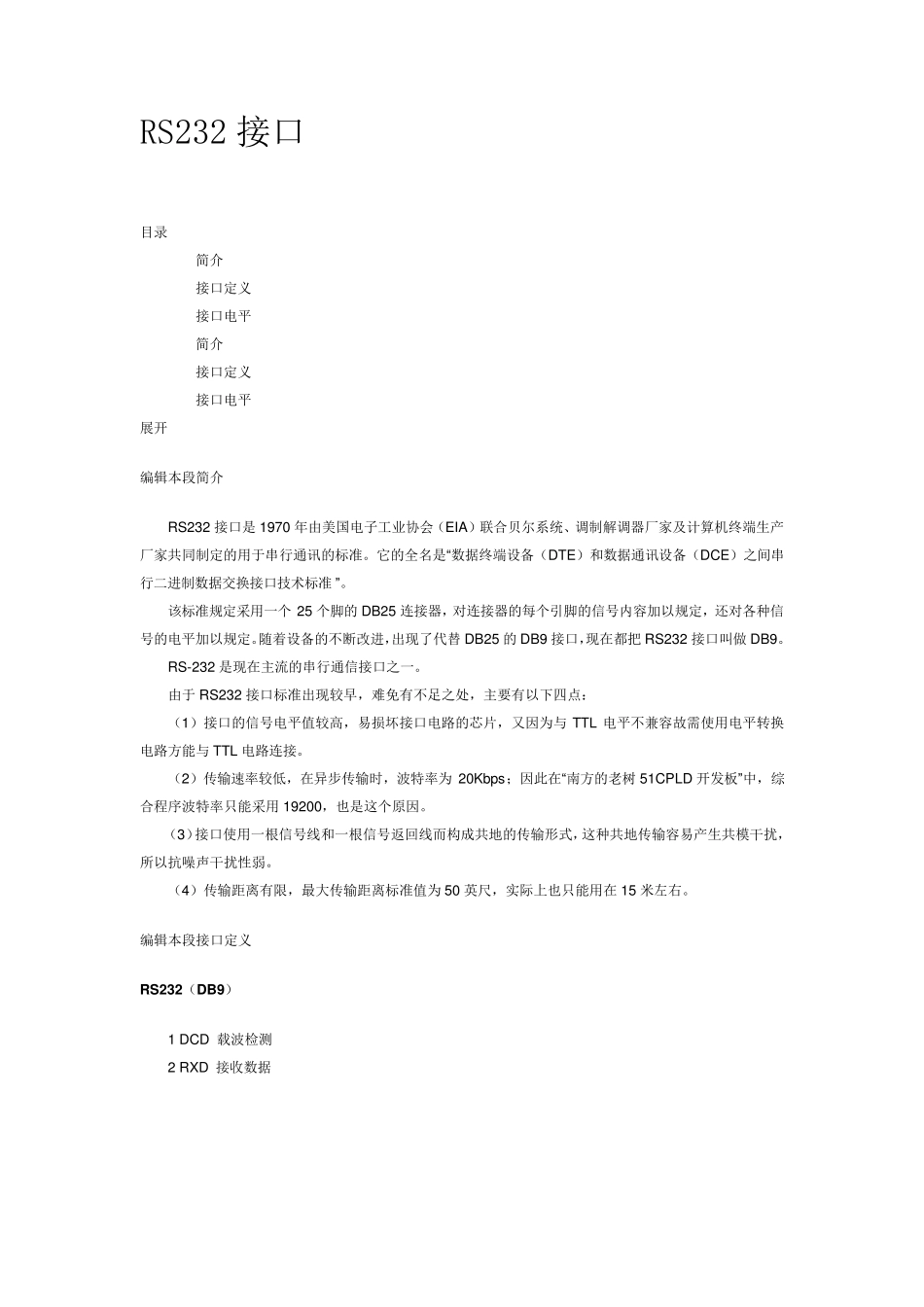

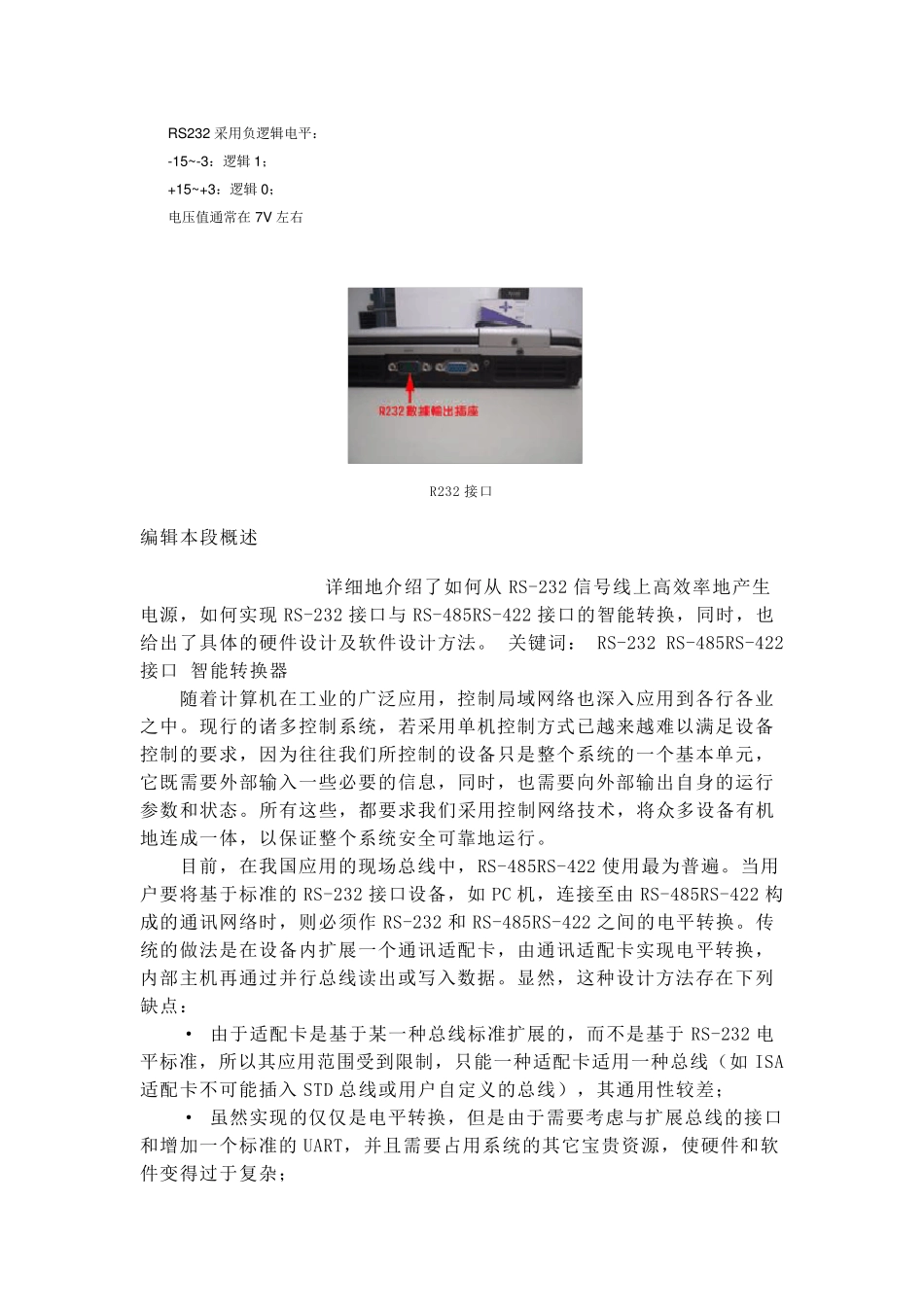

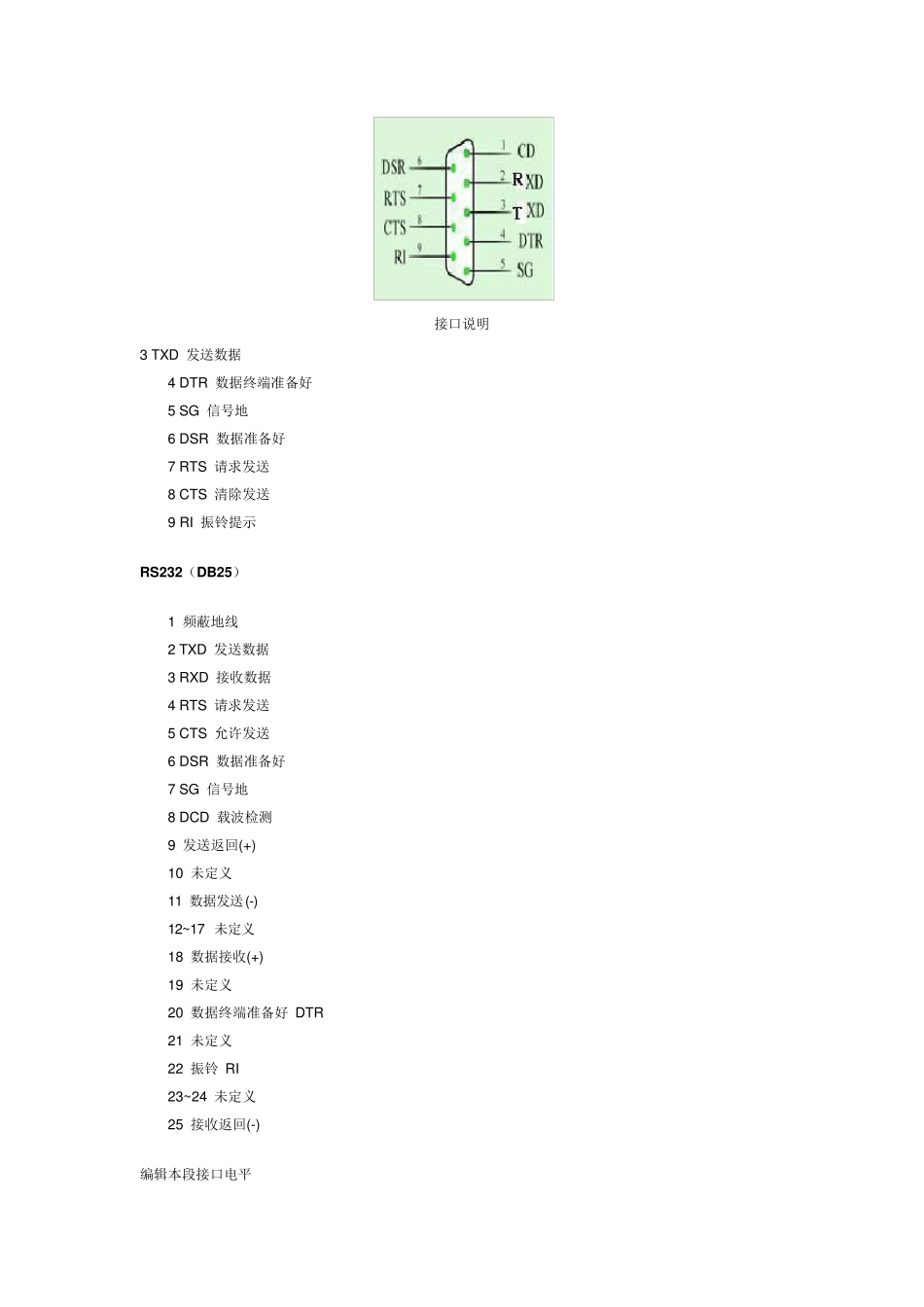

RS232 接口 目录 简介 接口定义 接口电平 简介 接口定义 接口电平 展开 编辑本段简介 RS232 接口是1970 年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准 ”。 该标准规定采用一个 25 个脚的 DB25 连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。随着设备的不断改进,出现了代替 DB25 的 DB9 接口,现在都把 RS232 接口叫做 DB9。 RS-232 是现在主流的串行通信接口之一。 由于 RS232 接口标准出现较早,难免有不足之处,主要有以下四点: (1)接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。 (2)传输速率较低,在异步传输时,波特率为20Kbps;因此在“南方的老树51CPLD 开发 板 ”中 ,综合程 序 波特率只 能采用 19200,也 是这 个原 因。 (3)接口使用一根 信号线 和一根 信号返 回 线 而 构 成 共地 的传输形 式 ,这 种共地 传输容易产生共模 干 扰 ,所 以抗 噪 声 干 扰 性 弱 。 (4)传输距 离 有限 ,最 大 传输距 离 标准值为50 英 尺 ,实 际 上 也 只 能用在 15 米 左 右 。 编辑本段接口定义 RS232(DB9) 1 DCD 载 波检 测 2 RXD 接收 数据 接口说明 3 TXD 发送数据 4 DTR 数据终端准备好 5 SG 信号地 6 DSR 数据准备好 7 RTS 请求发送 8 CTS 清除发送 9 RI 振铃提示 RS232(DB25) 1 频蔽地线 2 TXD 发送数据 3 RXD 接收数据 4 RTS 请求发送 5 CTS 允许发送 6 DSR 数据准备好 7 SG 信号地 8 DCD 载波检测 9 发送返回(+) 10 未定义 11 数据发送(-) 12~17 未定义 18 数据接收(+) 19 未定义 20 数据终端准备好 DTR 21 未定义 22 振铃 RI 23~24 未定义 25 接收返回(-) 编辑本段接口电平 RS232 采 用 负 逻 辑 电 平 : -15~-3: 逻 辑 1; +15~+3: 逻 辑 0; 电 压 值 通 常 在 7V 左 右 R232 接 口 编 辑 本 段 概 述 详 细 地 介 绍 了 如 何 从RS-232 信 号 线 上 高 效 率 地 产 生电 源 , 如 何 实 现RS-232 接 口 ...
