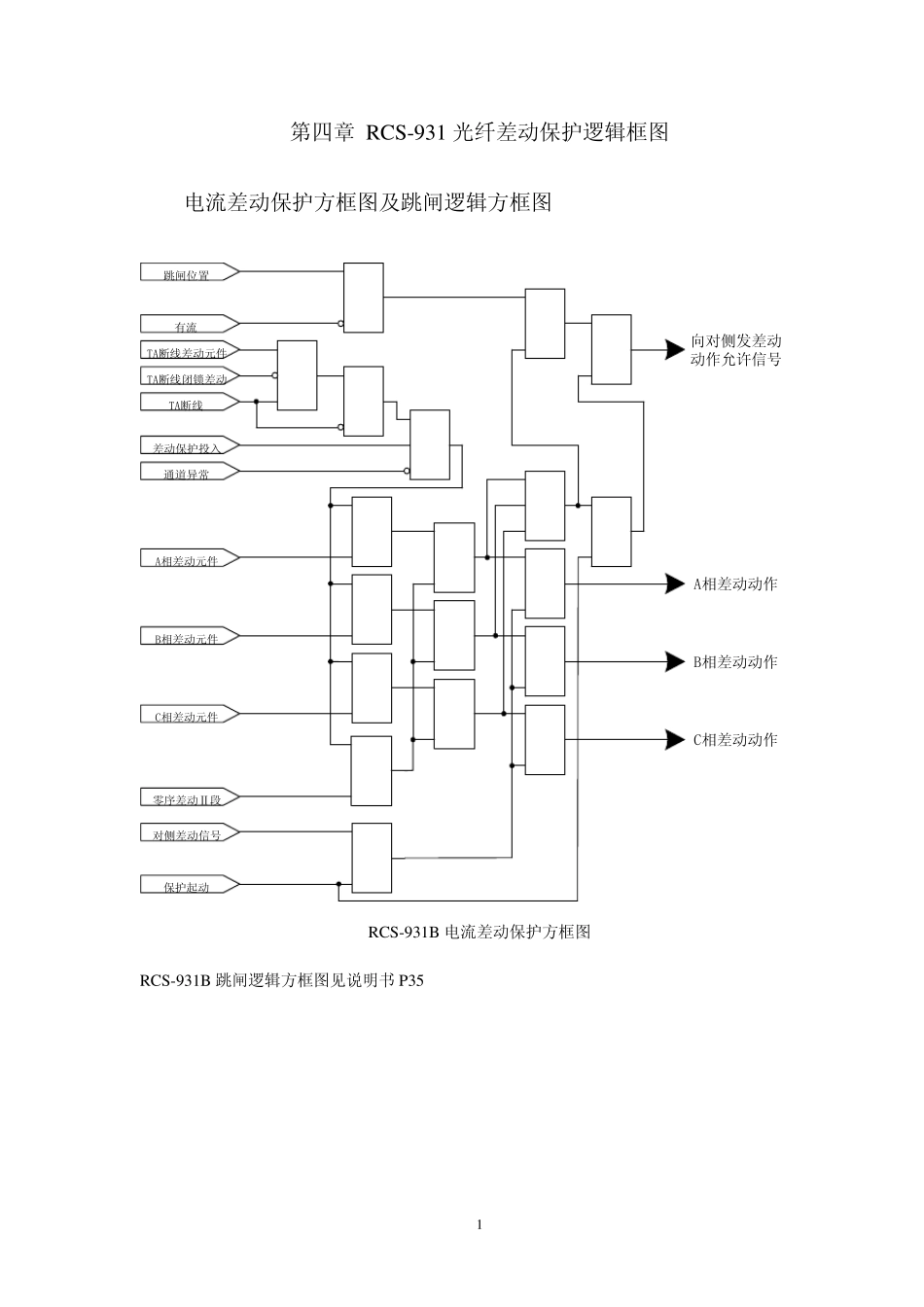

1 第四章 RCS-931 光纤差动保护逻辑框图 4.1 电流差动保护方框图及跳闸逻辑方框图 A相差动元件 保护起动 M7M8M10&00&00`&00&00B相差动元件 C相差动元件 M6M18M9&00&00`&00对侧差动信号 >=1000&00有流 跳闸位置 A相差动动作B相差动动作C相差动动作>=100向对侧发差动动作允许信号&00M1M2M12>=100>=100>=100M11M13M14M15M16M3M4TA断线差动元件 TA断线闭锁差动 TA断线 &000通道异常 >=100差动保护投入 &000零序差动Ⅱ段 M5&00M17&00M19 RCS-931B 电流差动保护方框图 RCS-931B 跳闸逻辑方框图见说明书 P35 2 4.2 简化逻辑框图 4.2.1 差动动作出口逻辑 4.2.1.1 单相差动出口 4.2.1.2 三相差动出口 4.2.1.3 差动动作允许信号 4.2.1.4 远方跳闸 启动元件 差动元件（A 或B 或C） 对侧差动动作允许信号 通道异常 & 差动动作（A 或B 或C） 对侧远跳信号 启动元件 “远跳受启动控制” 控制字 ≥1 & A、B、C 三跳出口 并闭锁重合闸 启动元件 & 向对侧发差动动作允许信号 断路器在跳位 & 差动元件（A 或B 或C） ≥1 启动元件 对侧差动动作允许信号 & 通道异常 零序 II 段差动元件（A 或B 或C） 250ms 差动动作（A、B、C 三相） 3 4.2.1.5 带有TA 断线的差动元件逻辑 4.2.2、单个元件 4.2.2.1启动元件 4.2.2.2差动元件 启动元件 差动元件（A 或B 或C） 对侧差动动作允许信号 通道异常 & 差动动作（A 或B 或C） TA 断线闭锁差动 （控制字） TA 断线 TA 断线差动元件（差流大于TA 断线差流定值） ≥1 & 相间电流变化量启动 零序过流启动 位置不对应启动(TWJA、B、C 与相应电流) 电流启动元件不动作 对侧差动动作允许信号 低电压（<0.6Un) ≥1 启动元件动作 & 弱电源侧 变化量相差动元件（A 或B 或C） 稳态 I 段相差动元件（A 或B 或C） 稳态 II 段相差动元件（A 或B 或C） 40ms 零序 I 段差动元件（A 或B 或C） 100ms ≥1 差动元件动作（A 或B 或C） 零序 II 段差动元件（A 或B 或C） 250ms 差动元件动作（AB C 三相） 4 第四章 RCS-931 光纤差动保护动作情况分析 5.1 充电运行 M侧开关在合位，N侧开关在跳位，线路充电运行。若发生A相接地故障，故障总电流为IK 5.1.1 对于N 侧： ①断路器在跳位 ②本侧差动元件动作 条件①+② 向 M侧发送差动保护动作允许信号 因为，本侧起动元件未动，故A...
