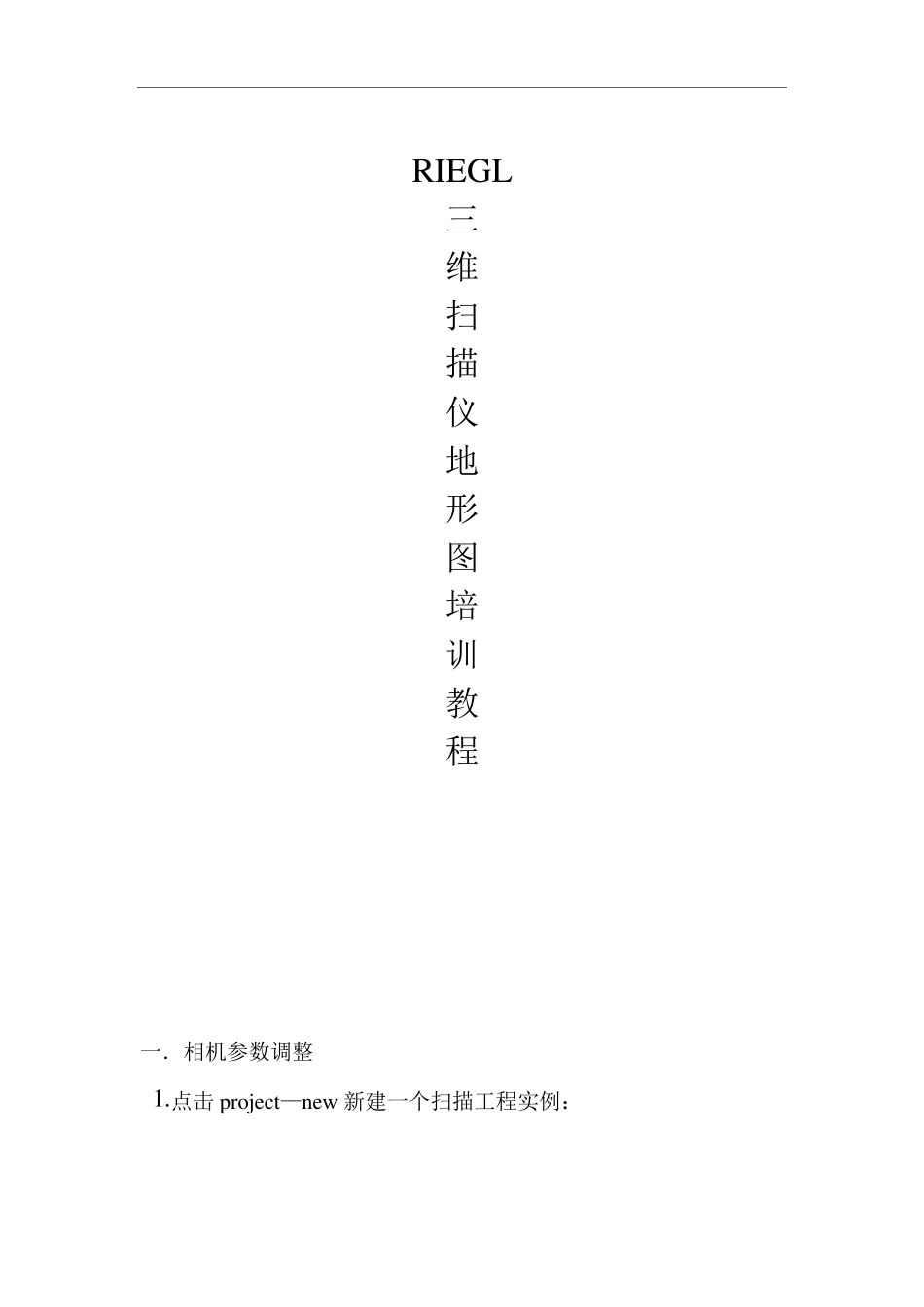

RIEGL 三 维 扫 描 仪 地 形 图 培 训 教 程 一．相机参数调整 1.点击project—new 新建一个扫描工程实例： 2.右击左侧编辑栏的calibration,在弹出的方框中，选择第二项，即new cemara calibration (w irard)： 3.在新的对话框中，可以选定客户仪器自配置相机型号、配置镜头型号。点击OK。 点击nex t，得到下一步设置相机镜头型号： 点击nex t，得到下一步设置相机和镜头的序列号，可用 x 代替： 点击OK，此时会在左侧编辑框中的calibration-camera 二级菜单中出现新的相机参数图框： 4.右击左侧编辑框的mounting 菜单，选择new mounting 选项。这时，会出现新的安装图标： 5.在左侧编辑框中右击scnas，建立新的扫描站和扫描工程： . 在弹出的对话框中的instru ment 选项选择仪器型号； 右击扫描站，在弹出的新对话框中，选中distance 前面的方框（表示在10m 的距离处的扫描点间隔），start angle 和stop angle 设定起始角。 点击OK。此时将得到扫描数据视图： 6.点击左侧编辑框中的扫描数据图标，在出现的方框中选择find reflectors。在弹出的新对话框中threshold detection 设定反射率。并且把 delete ex isting tiepoints of tiepointlist前面的方框选中。 此时将会出现以下界面： 7.双击扫描数据的图标，选择在出现的对话框中选择2D 显示模式： 8.在新打开的二维视图中点击按钮，在下拉框中选择第一项，show TPL SOCS： 此时，二维视图将出现仪器扫描点的坐标： 如果有地物的反射率较高，可能会造成干扰点，此时在二维视图中，按住 shift键，点鼠标选中，此点将变为红色： 同时，在TPL 的列表中将出现对应的该点的属性： 此时，可直接点击按钮，删除该干扰点。 9.点击按钮，将选中TPL 列表中的所有数据，再点击按钮，仪器将定位扫描 TPL 列表中的点位。如果出现扫描点定位和标靶位置偏差较大的情况，可采用 8 所说的步骤，删除偏差大的点位。需要注意的是：在TPL 列表中删除相关点后，还要在左侧的编辑框中删除该点对应的照片的数据。 10.在scans 中右击扫描数据的图标，在方框中选择image acqu isition； 第一次将会出现请你选择相机型号的提示，点击OK，并将在如下对话框中选择相机型号： 再采取相同的步骤，仪器将自动对准扫描目标的位置进行拍照。 11.打开照片，选择按钮，在下拉框中选中 show TPL POCS，照片中将出现扫描点的对应坐标： 12.在照...
