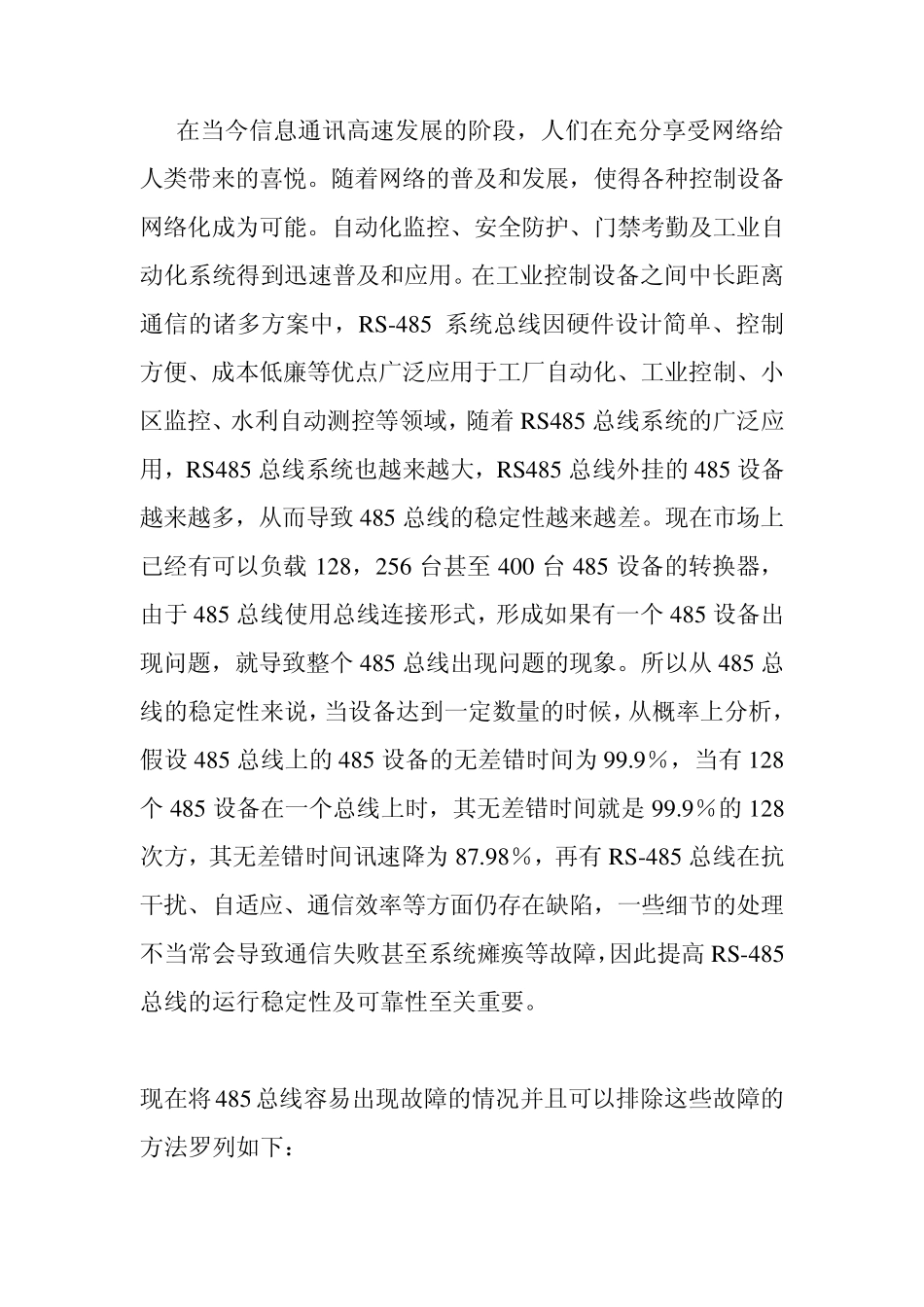

RS485故障与解决办法_第1页
1/7

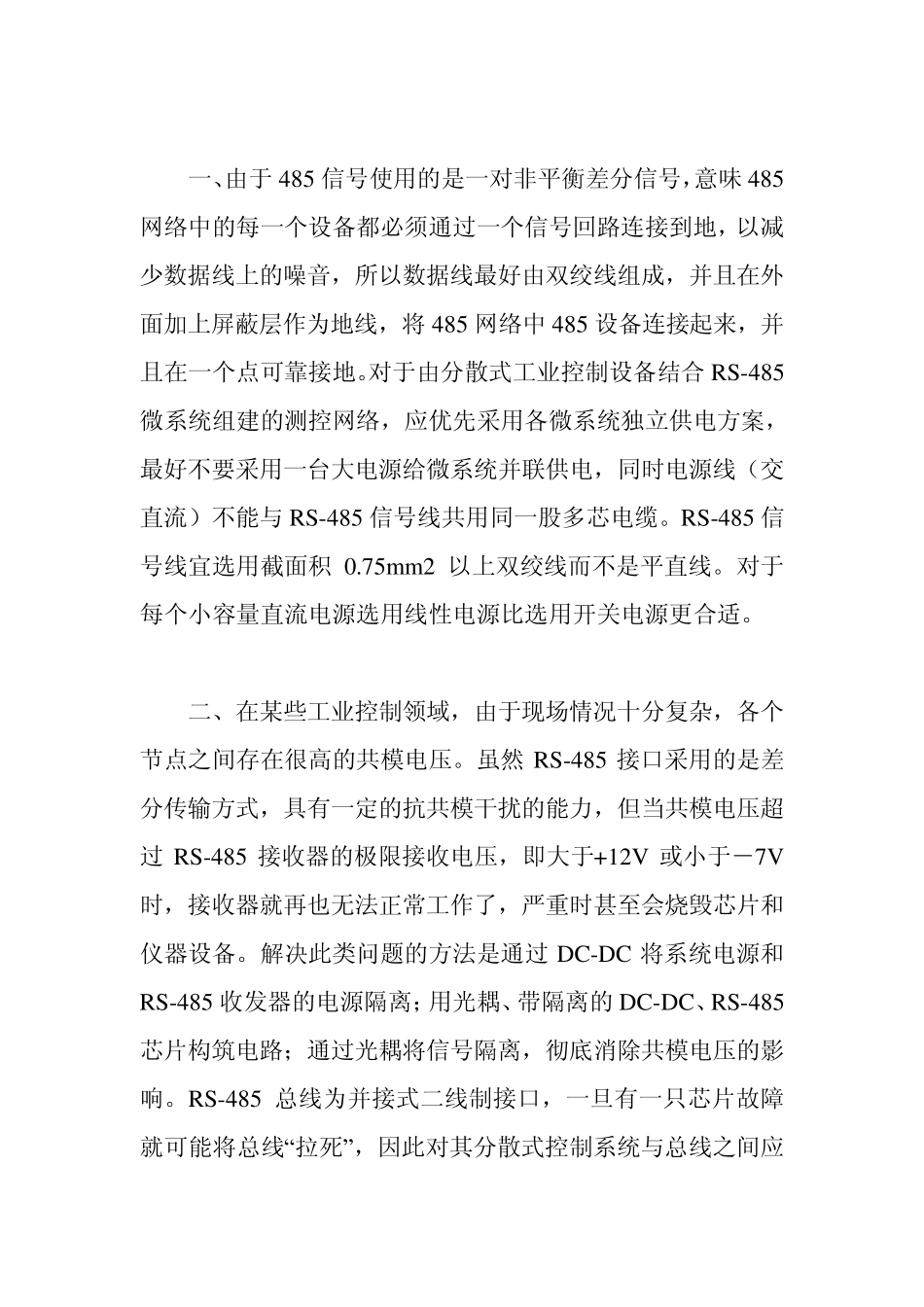

RS485故障与解决办法_第2页
2/7

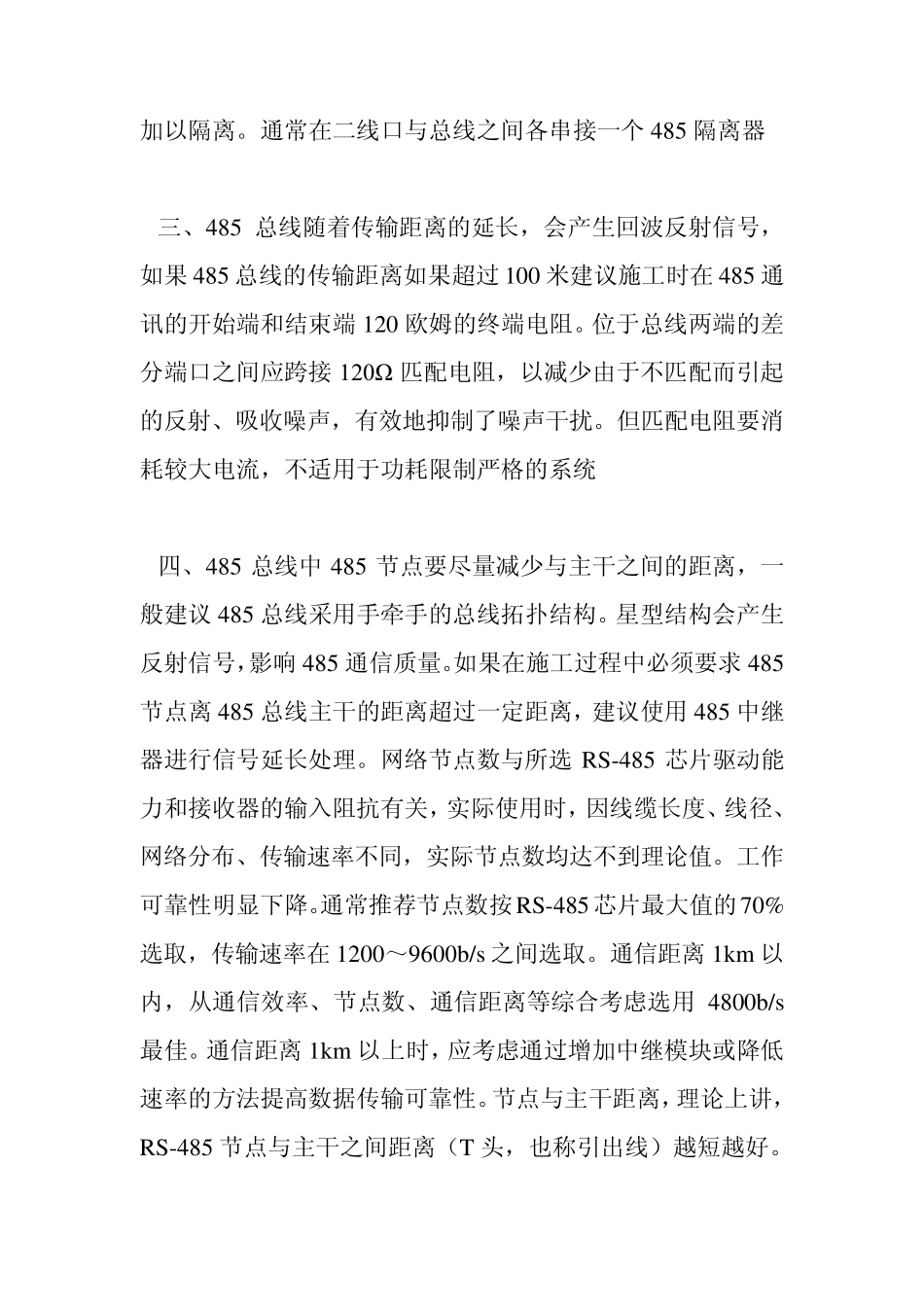

RS485故障与解决办法_第3页
3/7
在当今信息通讯高速发展的阶段,人们在充分享受网络给人类带来的喜悦。随着网络的普及和发展,使得各种控制设备网络化成为可能。自动化监控、安全防护、门禁考勤及工业自动化系统得到迅速普及和应用。在工业控制设备之间中长距离通信的诸多方案中,RS-485 系统总线因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动测控等领域,随着RS485 总线系统的广泛应用,RS485 总线系统也越来越大,RS485 总线外挂的485 设备越来越多,从而导致 485 总线的稳定性越来越差。现在市场上已经有可以负载 128,256 台甚至 400 台 485 设备的转换器,由于 485 总线使用总线连接形式,形成如果有一个 485 设备出现问题,就导致整个 485 总线出现问题的现象。所以从 485 总线的稳定性来说,当设备达到一定数量的时候,从概率上分析,假设485 总线上的485 设备的无差错时间为99.9%,当有 128个 485 设备在一个总线上时,其无差错时间就是 99.9%的128次方,其无差错时间讯速降为87.98%,再有 RS-485 总线在抗干扰、自适应、通信效率等方面仍存在缺陷,一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障,因此提高RS-485总线的运行稳定性及可靠性至关重要。 现在将485 总线容易出现故障的情况并且可以排除这些故障的方法罗列如下: 一、由于 485 信号使用的是一对非平衡差分信号,意味 485网络中的每一个设备都必须通过一个信号回路连接到地,以减少数据线上的噪音,所以数据线最好由双绞线组成,并且在外面加上屏蔽层作为地线,将 485 网络中 485 设备连接起来,并且在一个点可靠接地。对于由分散式工业控制设备结合 RS-485微系统组建的测控网络,应优先采用各微系统独立供电方案,最好不要采用一台大电源给微系统并联供电,同时电源线(交直流)不能与 RS-485 信号线共用同一股多芯电缆。RS-485 信号线宜选用截面积 0.75mm2 以上双绞线而不是平直线。对于每个小容量直流电源选用线性电源比选用开关电源更合适。 二、在某些工业控制领域,由于现场情况十分复杂,各个节点之间存在很高的共模电压。虽然 RS-485 接口采用的是差分传输方式,具有一定的抗共模干扰的能力,但当共模电压超过 RS-485 接收器的极限接收电压,即大于+12V 或小于-7V时,接收器就再也无法正常工作了,严重时甚至会烧毁芯片和仪器设备。解决此类问题的方法是通过 DC-DC 将系统电源和RS-...
