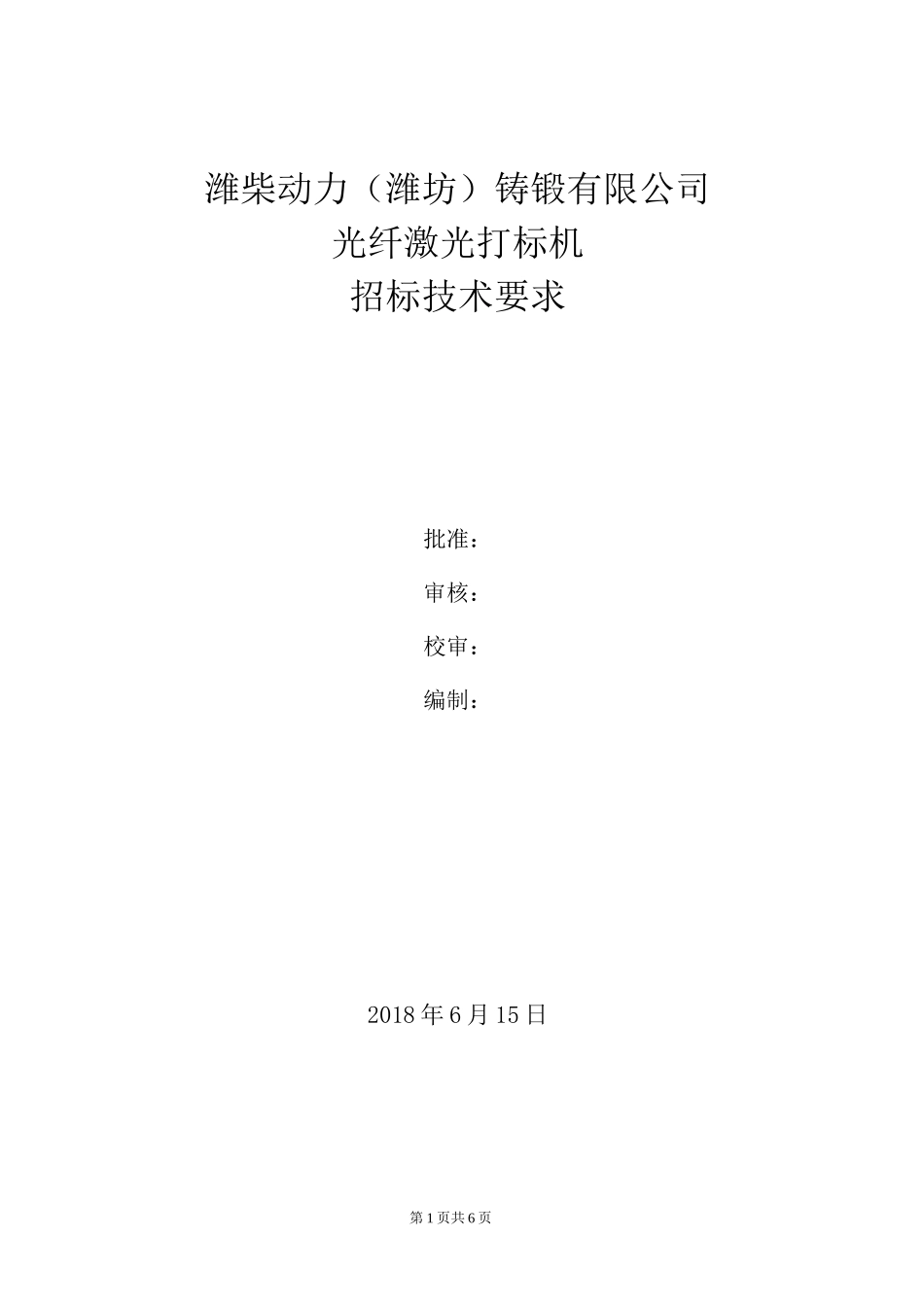

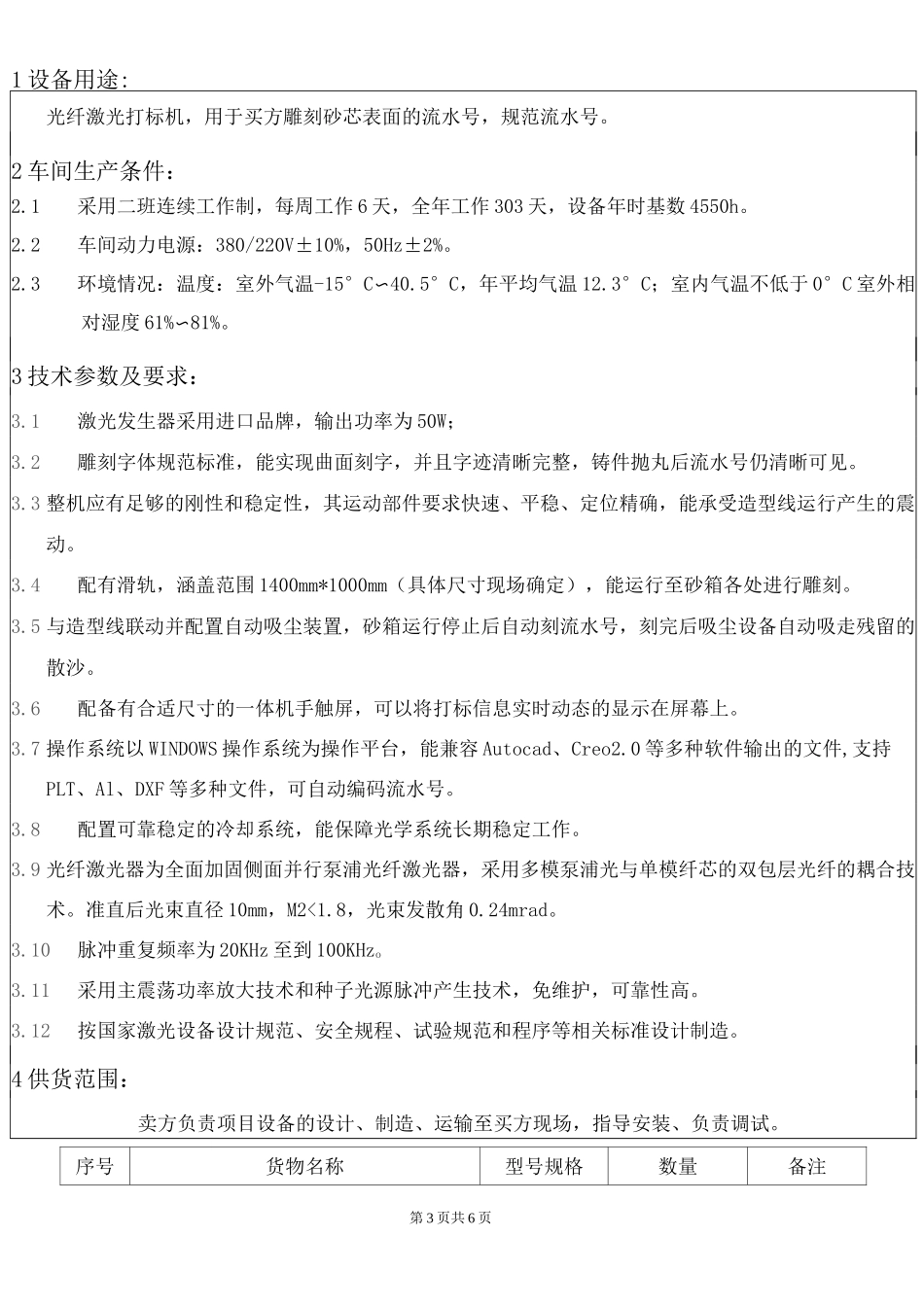

第 1 页共 6 页潍柴动力（潍坊）铸锻有限公司光纤激光打标机招标技术要求批准：审核：校审：编制：2018 年 6 月 15 日第 2 页共 6 页目录设备用途车间生产条件技术参数及要求供货范围交货期技术资料的提供设计认可人员培训及预验收安装调试和终验收质量保证其它1、2、3、4、5、6、7、8、9、10、11、第 3 页共 6 页1 设备用途:光纤激光打标机，用于买方雕刻砂芯表面的流水号，规范流水号。2 车间生产条件：2.1采用二班连续工作制，每周工作 6 天，全年工作 303 天，设备年时基数 4550h。2.2车间动力电源：380/220V±10%，50Hz±2%。2.3环境情况：温度：室外气温-15°C〜40.5°C，年平均气温 12.3°C；室内气温不低于 0°C 室外相对湿度 61%〜81%。3 技术参数及要求：3.1激光发生器采用进口品牌，输出功率为 50W；3.2雕刻字体规范标准，能实现曲面刻字，并且字迹清晰完整，铸件抛丸后流水号仍清晰可见。3.3 整机应有足够的刚性和稳定性，其运动部件要求快速、平稳、定位精确，能承受造型线运行产生的震动。3.4配有滑轨，涵盖范围 1400mm*1000mm（具体尺寸现场确定），能运行至砂箱各处进行雕刻。3.5 与造型线联动并配置自动吸尘装置，砂箱运行停止后自动刻流水号，刻完后吸尘设备自动吸走残留的散沙。3.6配备有合适尺寸的一体机手触屏，可以将打标信息实时动态的显示在屏幕上。3.7 操作系统以 WINDOWS 操作系统为操作平台，能兼容 Autocad、Creo2.0 等多种软件输出的文件,支持PLT、Al、DXF 等多种文件，可自动编码流水号。3.8配置可靠稳定的冷却系统，能保障光学系统长期稳定工作。3.9 光纤激光器为全面加固侧面并行泵浦光纤激光器，采用多模泵浦光与单模纤芯的双包层光纤的耦合技术。准直后光束直径 10mm，M2<1.8，光束发散角 0.24mrad。3.10脉冲重复频率为 20KHz 至到 100KHzo3.11采用主震荡功率放大技术和种子光源脉冲产生技术，免维护，可靠性高。3.12按国家激光设备设计规范、安全规程、试验规范和程序等相关标准设计制造。4 供货范围：卖方负责项目设备的设计、制造、运输至买方现场，指导安装、负责调试。序号货物名称型号规格数量备注第 4 页共 6 页1光纤激光打标机1 台1）激光发生器YLP1 个/台进口品牌2）声光 Q集成1 个/台进口品牌3）扩束镜集成1 个/台进口品牌4）激光传输镜片组集成1 组/台进口品牌5）振镜系统咼速扫描式1 组/台国内外名牌产品6）聚焦镜头F=290,波长200*200mm1...
