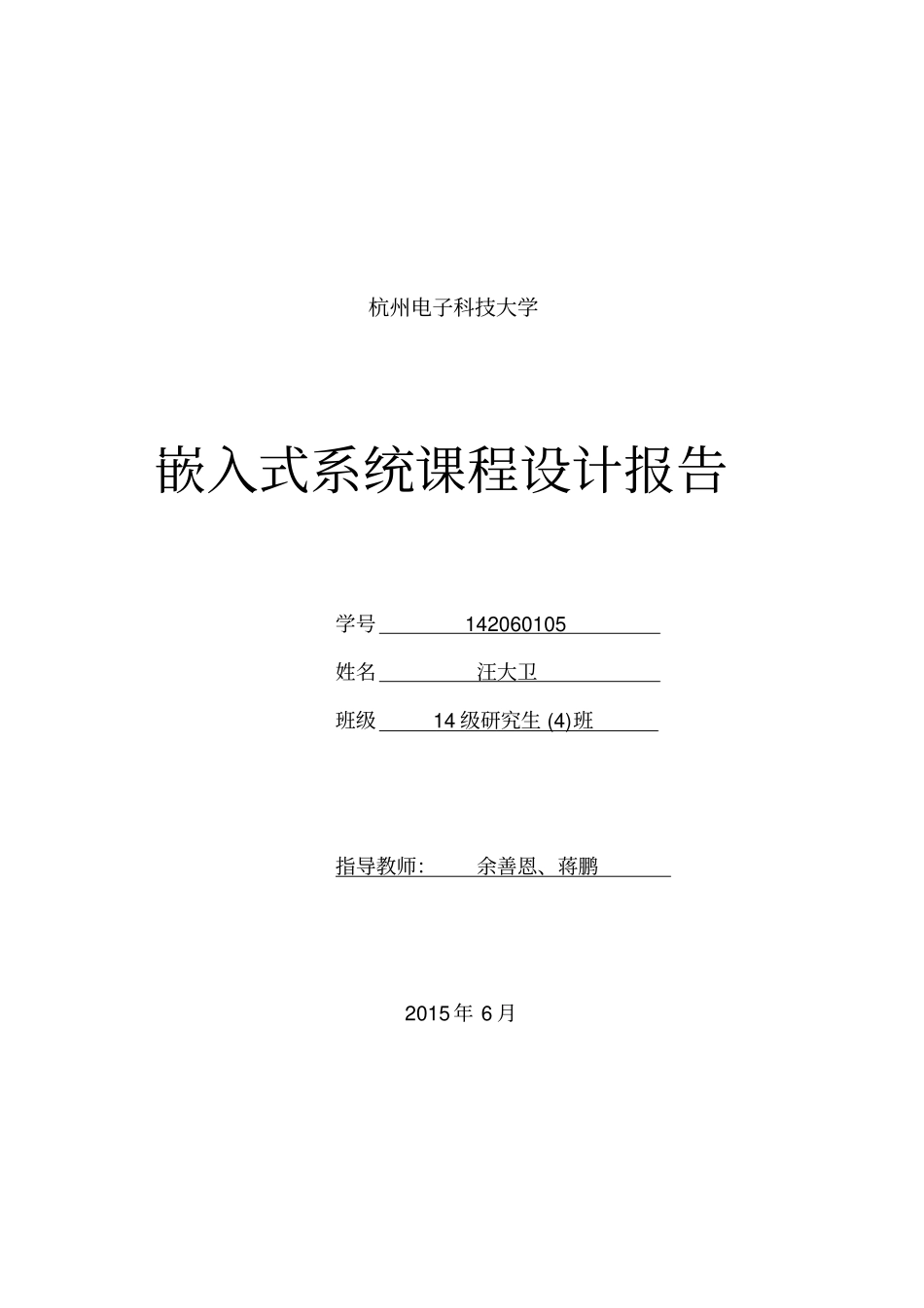

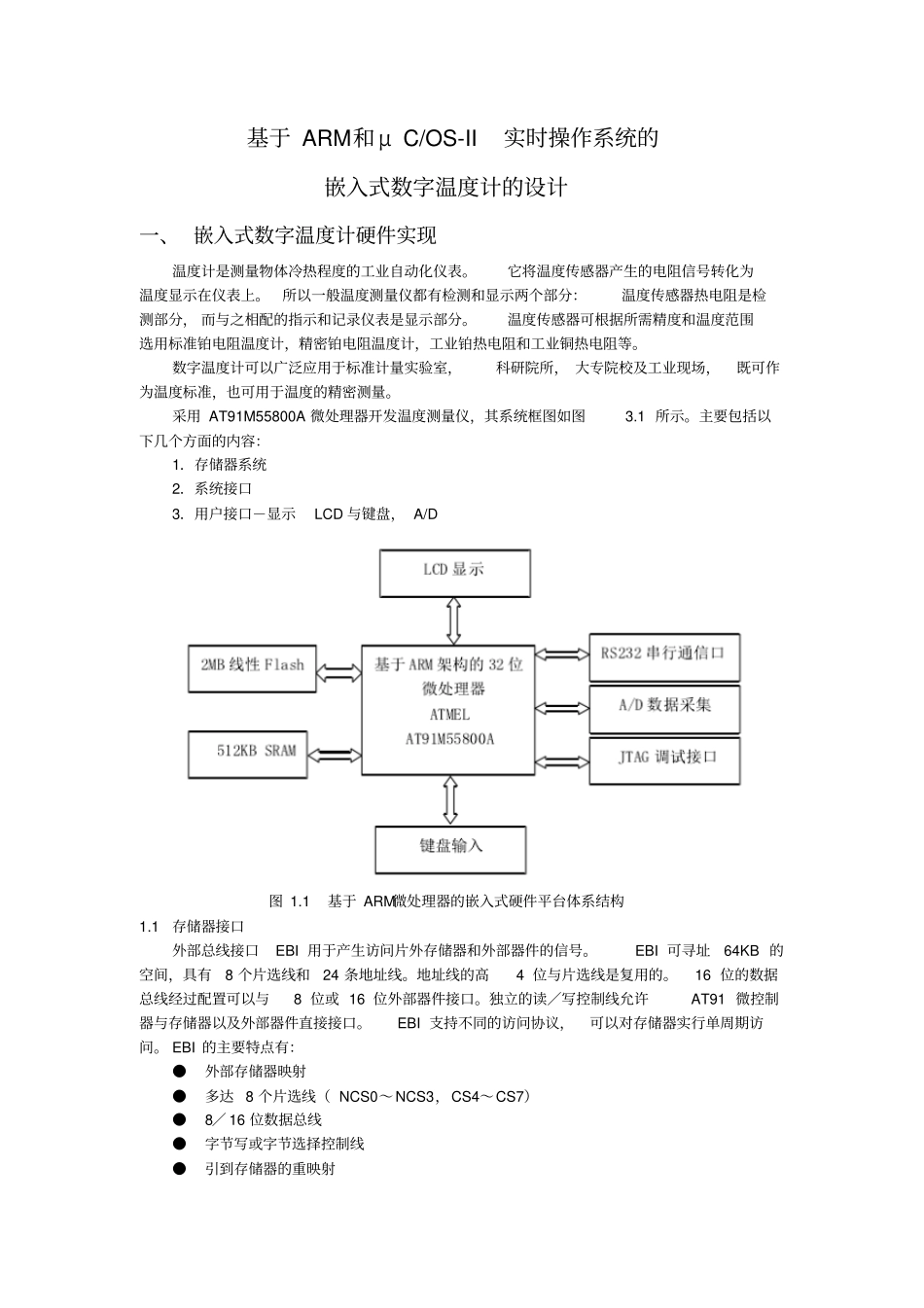

杭州电子科技大学嵌入式系统课程设计报告学号142060105 姓名汪大卫班级14 级研究生 (4)班指导教师：余善恩、蒋鹏2015 年 6 月基于 ARM和μ C/OS-II 实时操作系统的嵌入式数字温度计的设计一、 嵌入式数字温度计硬件实现温度计是测量物体冷热程度的工业自动化仪表。它将温度传感器产生的电阻信号转化为温度显示在仪表上。所以一般温度测量仪都有检测和显示两个部分：温度传感器热电阻是检测部分， 而与之相配的指示和记录仪表是显示部分。温度传感器可根据所需精度和温度范围选用标准铂电阻温度计，精密铂电阻温度计，工业铂热电阻和工业铜热电阻等。数字温度计可以广泛应用于标准计量实验室，科研院所， 大专院校及工业现场，既可作为温度标准，也可用于温度的精密测量。采用 AT91M55800A 微处理器开发温度测量仪，其系统框图如图3.1 所示。主要包括以下几个方面的内容：1．存储器系统2．系统接口3．用户接口－显示 LCD 与键盘， A/D 图 1.1 基于 ARM微处理器的嵌入式硬件平台体系结构1.1 存储器接口外部总线接口EBI 用于产生访问片外存储器和外部器件的信号。EBI 可寻址64KB 的空间，具有8 个片选线和24 条地址线。地址线的高4 位与片选线是复用的。16 位的数据总线经过配置可以与8 位或 16 位外部器件接口。独立的读／写控制线允许AT91 微控制器与存储器以及外部器件直接接口。EBI 支持不同的访问协议，可以对存储器实行单周期访问。 EBI 的主要特点有：●外部存储器映射●多达 8 个片选线（ NCS0～NCS3，CS4～CS7）●8／ 16 位数据总线●字节写或字节选择控制线●引到存储器的重映射●两种不同的读协议●可编程的等待周期产生器●外部等待请求●可编程的数据线浮空时间外围地址由相应的片选寄存器状态决定。在使用它们之前，应先对他们进行重映射。表1.1 显示了一些外围进行重映射之后的地址分配。表 1.1 地址重映射之后地址分配外围片选信号片选寄存器寄存器状态举例地址空间Flash NCS0 EBI_CSR0 0x01002529 0x01000000~0x011fffff SRAM NCS1 EBI_CSR1 0x02003121 0x02000000~0x0207ffff LCD NCS2 EBI_CSR2 0x0300232e 0x03000000~0x03000001 片选寄存器为8 个 32 位寄存器（ EBI_CSR0 ～EBI_CSR7 ）。这些寄存器的基地址是0xFFE00000。Flash 的片选信号为NCS0,所以它对应的片选寄存器为EBI_CSR0 。高 8 位设为0x01,即基地址为0x01000000。由于开发板上有2MB 的 Flas...
