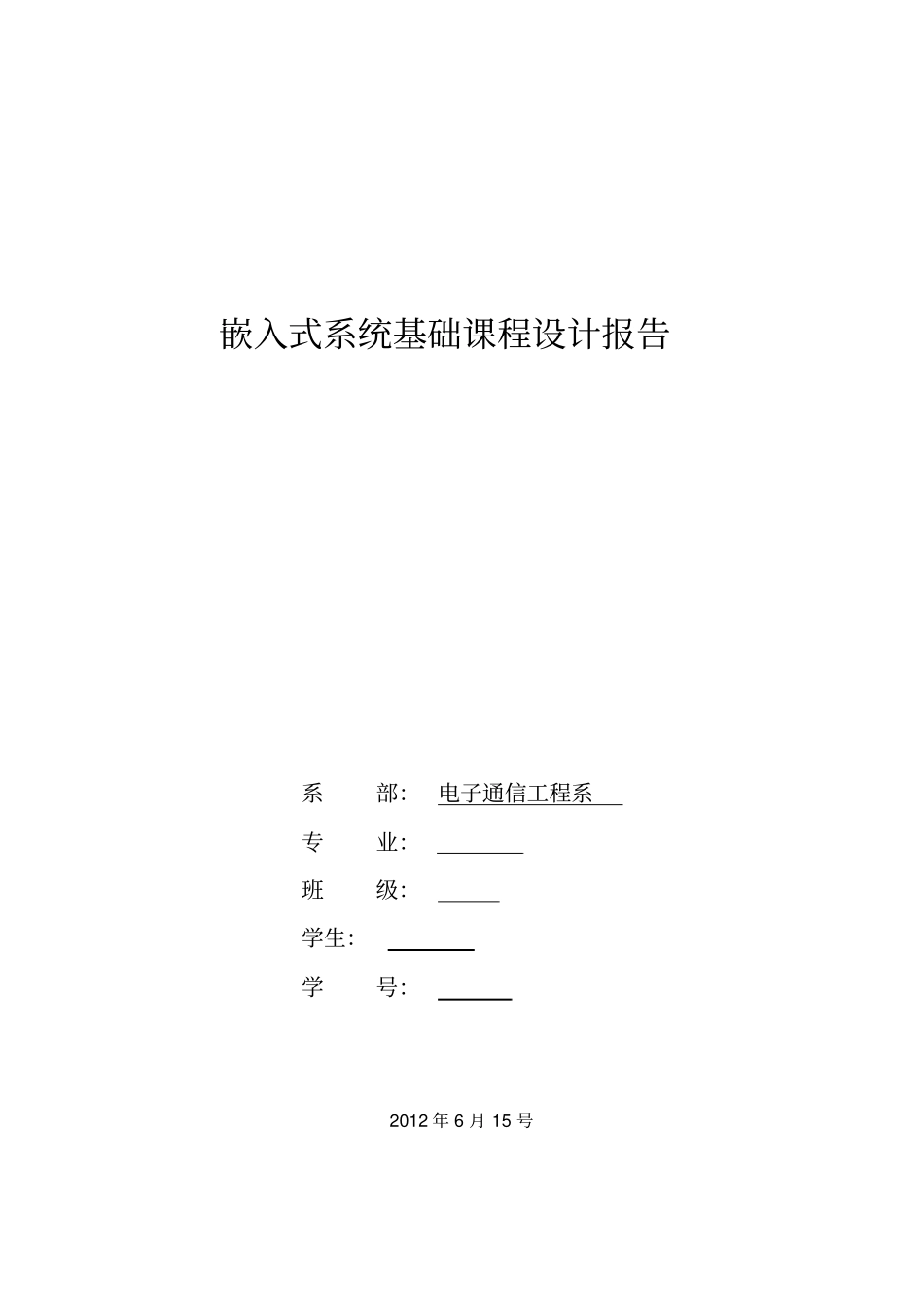

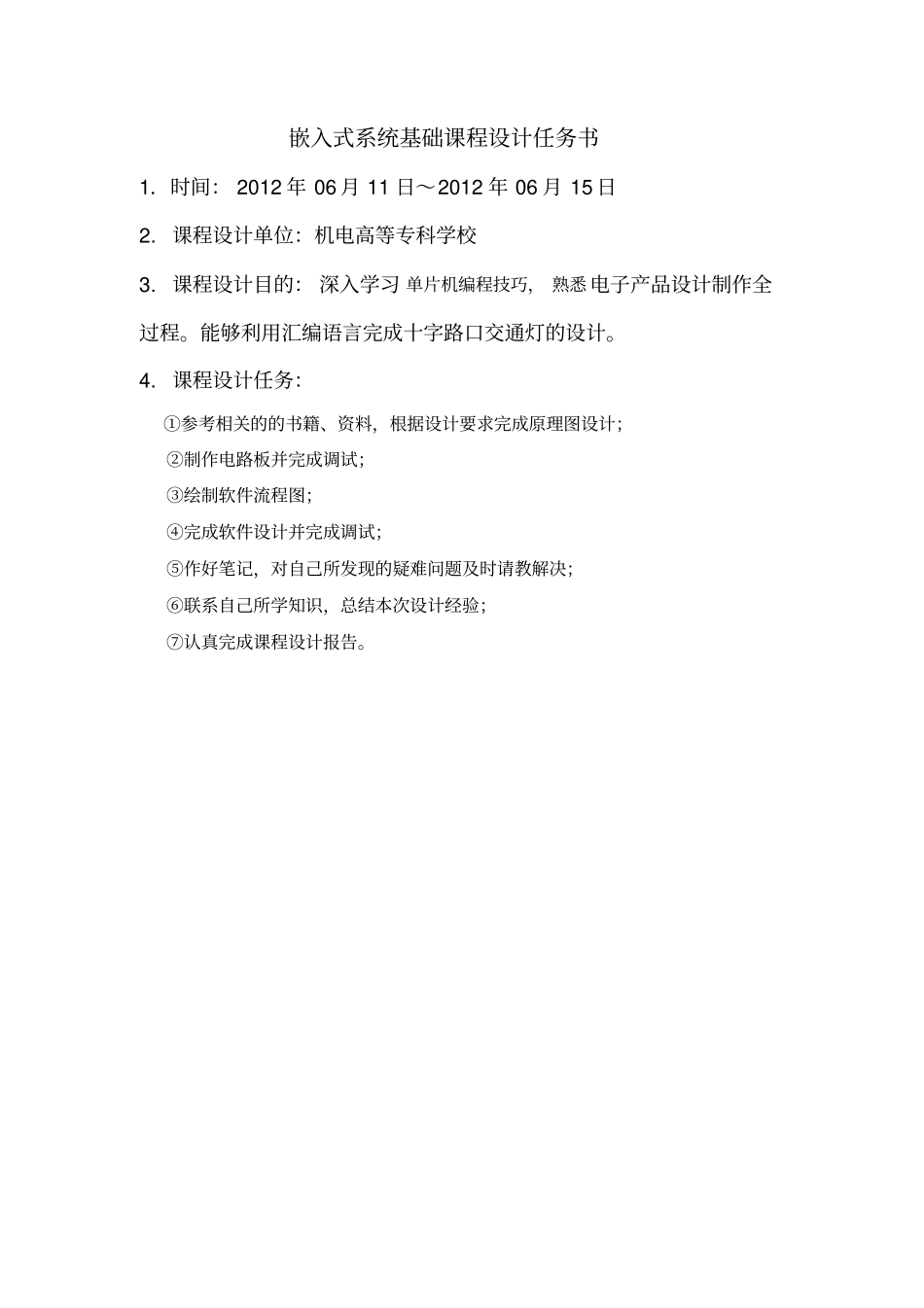

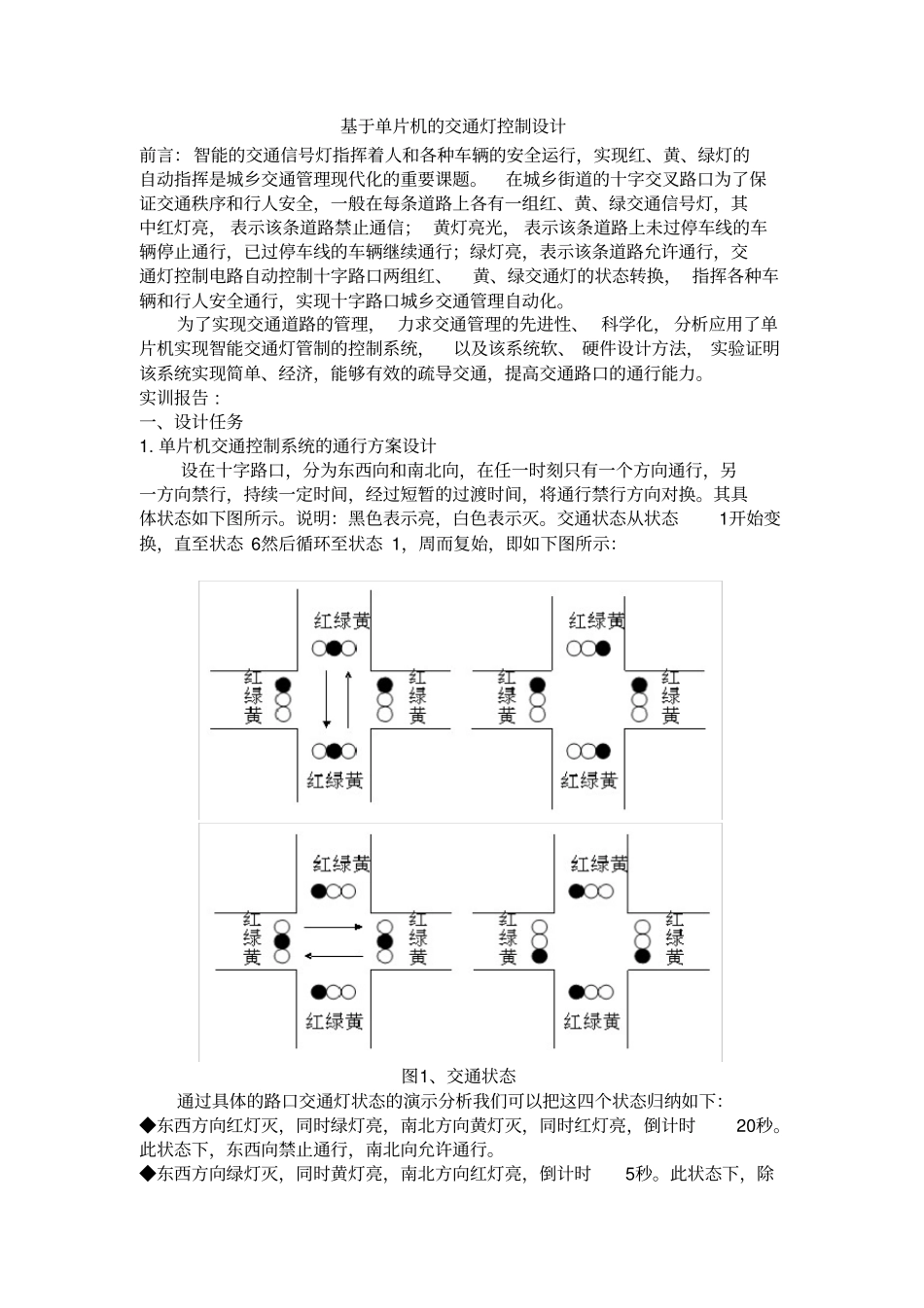

嵌入式系统基础课程设计报告系部： 电子通信工程系专业：班级：学生：学号：2012 年 6 月 15 号嵌入式系统基础课程设计任务书1．时间： 2012 年 06 月 11 日～2012 年 06 月 15 日2. 课程设计单位：机电高等专科学校3. 课程设计目的： 深入学习 单片机编程技巧， 熟悉电子产品设计制作全过程。能够利用汇编语言完成十字路口交通灯的设计。4. 课程设计任务：①参考相关的的书籍、资料，根据设计要求完成原理图设计；②制作电路板并完成调试；③绘制软件流程图；④完成软件设计并完成调试；⑤作好笔记，对自己所发现的疑难问题及时请教解决；⑥联系自己所学知识，总结本次设计经验；⑦认真完成课程设计报告。基于单片机的交通灯控制设计前言：智能的交通信号灯指挥着人和各种车辆的安全运行，实现红、黄、绿灯的自动指挥是城乡交通管理现代化的重要课题。在城乡街道的十字交叉路口为了保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮， 表示该条道路禁止通信； 黄灯亮光， 表示该条道路上未过停车线的车辆停止通行，已过停车线的车辆继续通行；绿灯亮，表示该条道路允许通行，交通灯控制电路自动控制十字路口两组红、黄、绿交通灯的状态转换， 指挥各种车辆和行人安全通行，实现十字路口城乡交通管理自动化。为了实现交通道路的管理， 力求交通管理的先进性、 科学化， 分析应用了单片机实现智能交通灯管制的控制系统，以及该系统软、 硬件设计方法， 实验证明该系统实现简单、经济，能够有效的疏导交通，提高交通路口的通行能力。实训报告 : 一、设计任务1. 单片机交通控制系统的通行方案设计设在十字路口，分为东西向和南北向，在任一时刻只有一个方向通行，另一方向禁行，持续一定时间，经过短暂的过渡时间，将通行禁行方向对换。其具体状态如下图所示。说明：黑色表示亮，白色表示灭。交通状态从状态1开始变换，直至状态 6然后循环至状态 1，周而复始，即如下图所示：图1、交通状态通过具体的路口交通灯状态的演示分析我们可以把这四个状态归纳如下：◆东西方向红灯灭，同时绿灯亮，南北方向黄灯灭，同时红灯亮，倒计时20秒。此状态下，东西向禁止通行，南北向允许通行。◆东西方向绿灯灭，同时黄灯亮，南北方向红灯亮，倒计时5秒。此状态下，除了已经正在通行中的其他所以车辆都需等待状态转换。◆南北方向红灯灭，同时绿灯亮，东西方向黄灯灭，同时红灯亮，倒计时20...
