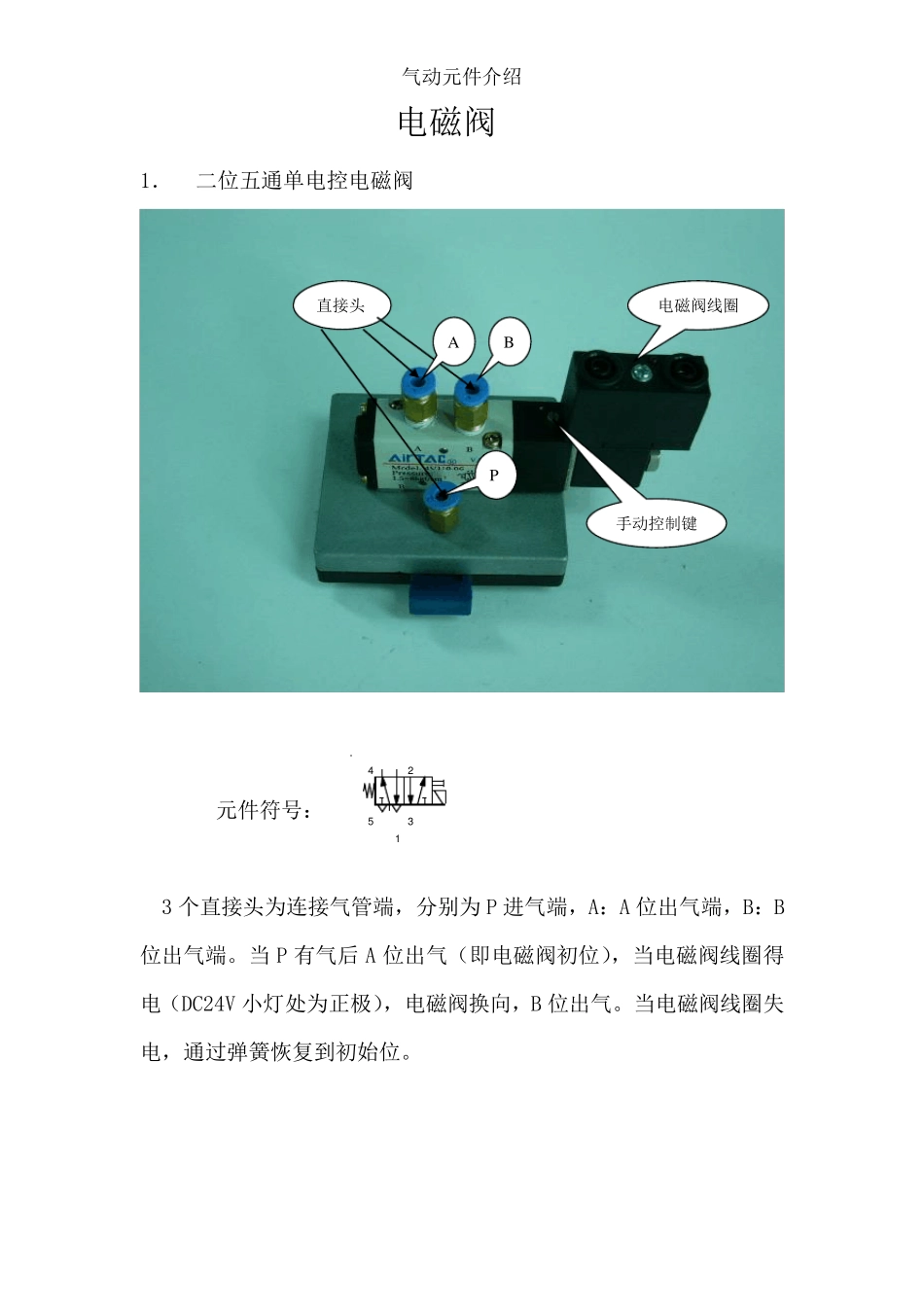

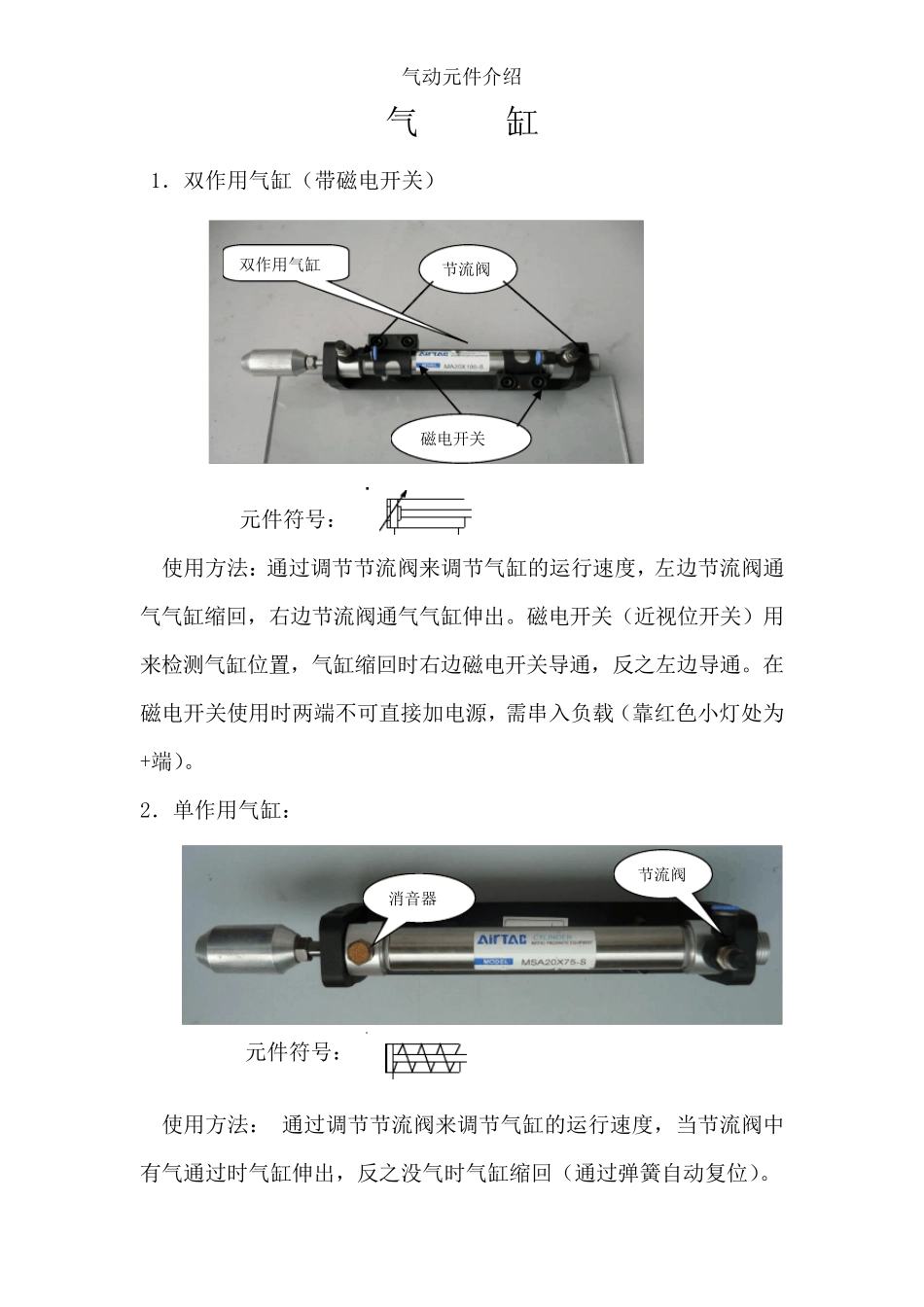

气动元件介绍 气动综合实验装置 元件说明书 （200809 版） 气动元件介绍 气 缸 1．双作用气缸（带磁电开关） 元件符号： 使用方法：通过调节节流阀来调节气缸的运行速度，左边节流阀通气气缸缩回，右边节流阀通气气缸伸出。磁电开关（近视位开关）用来检测气缸位置，气缸缩回时右边磁电开关导通，反之左边导通。在磁电开关使用时两端不可直接加电源，需串入负载（靠红色小灯处为+端）。 2．单作用气缸： 元件符号： 使用方法： 通过调节节流阀来调节气缸的运行速度，当节流阀中有气通过时气缸伸出，反之没气时气缸缩回（通过弹簧自动复位）。 节流阀 磁电开关 双作用气缸 节流阀 消音器 气动元件介绍 电磁阀 1． 二位五通单电控电磁阀 元件符号： 3 个直接头为连接气管端，分别为P 进气端，A：A 位出气端，B：B位出气端。当P 有气后A 位出气（即电磁阀初位），当电磁阀线圈得电（DC24V 小灯处为正极），电磁阀换向，B 位出气。当电磁阀线圈失电，通过弹簧恢复到初始位。 直接头 电磁阀线圈 B P A 手动控制键 42513气动元件介绍 2． 二位五通双电控电磁阀 元件符号： 3 个直接头为连接气管端，分别为P 进气端，A：A 位出气端，B：B位出气端。当P 口有气后，前次出气端有气的仍旧出气（即保留上次电磁阀得电的位置），当电磁阀线圈1Y1 得电（DC24V 小灯处为正），电磁阀换向，A 口出气。当电磁阀线圈1Y2 得电（DC24V 小灯处为正），电磁阀换向，B 口出气。电磁线圈失电后保留此次位置。 直接头 电磁阀线圈1Y2 电磁阀线圈1Y1 手动控制键 手动控制键 B A P 42513气动元件介绍 3． 三位五通双电控电磁阀 元件符号： 3 个直接头为连接气管端，分别为P 进气端，A：A 位出气端，B：B位出气端。当P 口有气且电磁阀线圈无得电的状态下，在两侧弹簧的作用下复位，A、B 口均无气出，该阀保持在中位。当电磁阀线圈1Y1得电（DC24V 小灯处为正），电磁阀换向，A 口出气。当电磁阀线圈1Y2 得电（DC24V 小灯处为正），电磁阀换向，B 口出气。电磁阀线圈失电后，在两侧弹簧的作用下阀体自动复位，A、B 口均无气出，该阀又保持在中位状态。 直接头 电磁线圈1Y2 电磁线圈1Y2 手动控制键 手动控制键 B A P 42513气动元件介绍 电信号行程开关 元件符号： 该元件用于检测气缸位置，分别放在气缸的缩回与伸出位，使其接触气缸探头进行动作。当白色滚轮端弹起时，COM 端与NC 通...
