水泥稳定碎石配合比设计VIP免费

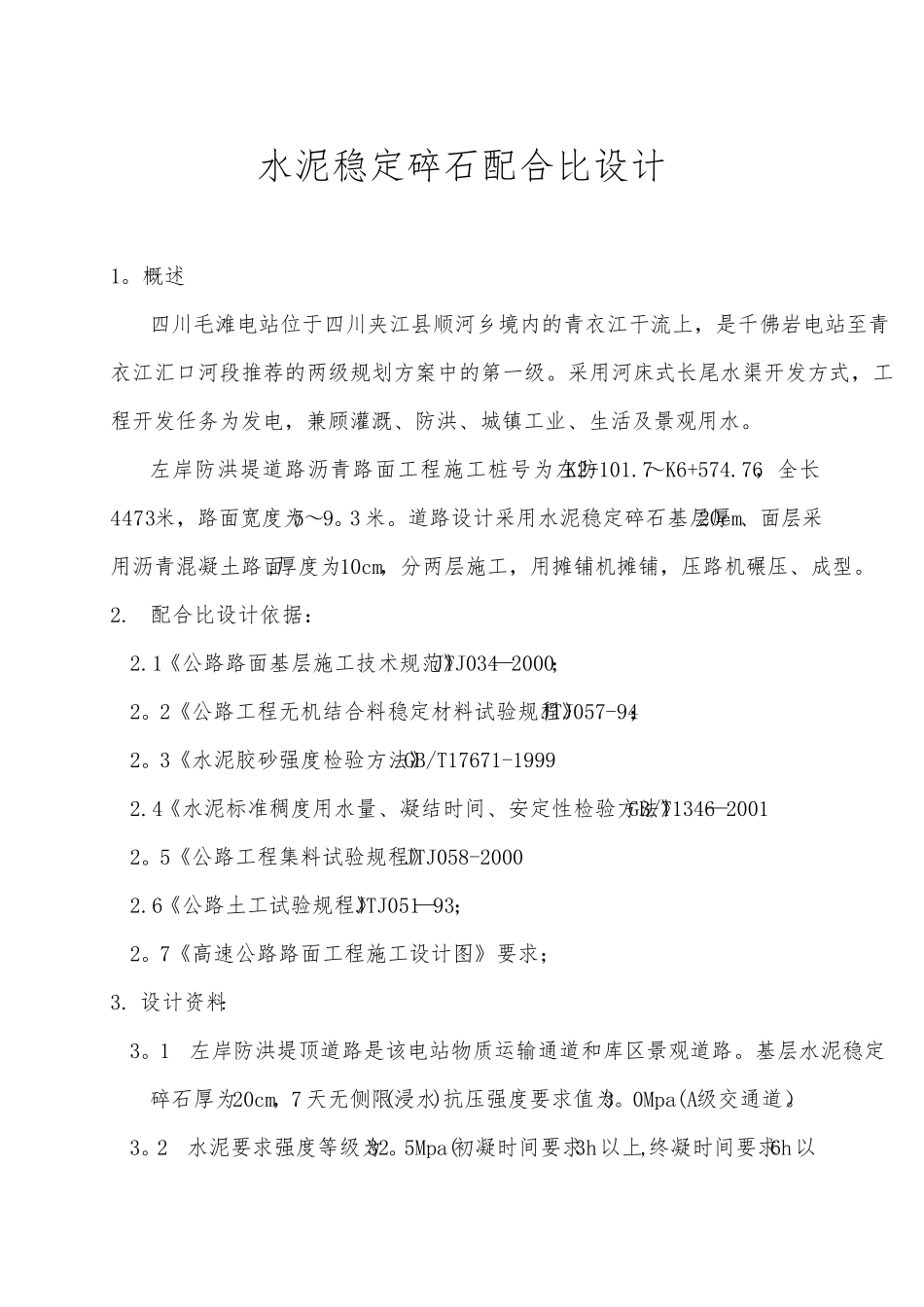

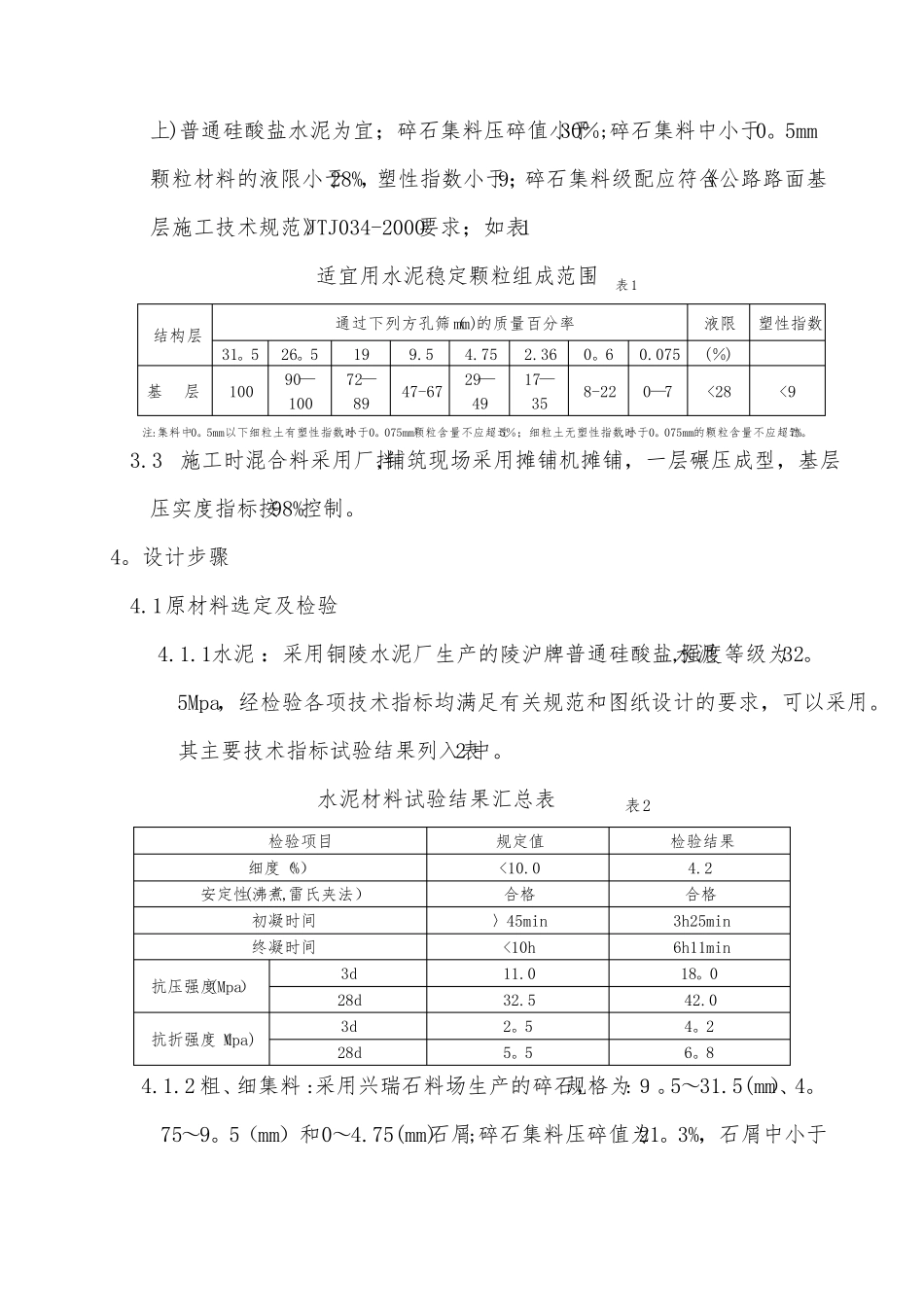

水泥稳定碎石配合比设计 1。概述 四川毛滩电站位于四川夹江县顺河乡境内的青衣江干流上，是千佛岩电站至青衣江汇口河段推荐的两级规划方案中的第一级。采用河床式长尾水渠开发方式，工程开发任务为发电，兼顾灌溉、防洪、城镇工业、生活及景观用水。 左岸防洪堤道路沥青路面工程施工桩号为左防K2+101.7～K6+574.76，全长4473米，路面宽度为5～9。3 米。道路设计采用水泥稳定碎石基层厚20cm、面层采用沥青混凝土路面,厚度为10cm，分两层施工，用摊铺机摊铺，压路机碾压、成型。 2. 配合比设计依据： 2.1《公路路面基层施工技术规范》JTJ034—2000； 2。2《公路工程无机结合料稳定材料试验规程》JTJ057-94； 2。3《水泥胶砂强度检验方法》GB/T17671-1999 2.4《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346—2001 2。5《公路工程集料试验规程》JTJ058-2000 2.6《公路土工试验规程》JTJ051—93； 2。7《高速公路路面工程施工设计图》要求； 3. 设计资料: 3。1 左岸防洪堤顶道路是该电站物质运输通道和库区景观道路。基层水泥稳定碎石厚为20cm，7 天无侧限(浸水)抗压强度要求值为3。0Mpa(A级交通道）。 3。2 水泥要求强度等级为32。5Mpa(初凝时间要求3h以上,终凝时间要求6h以上)普通硅酸盐水泥为宜；碎石集料压碎值小于30％;碎石集料中小于0。5mm颗粒材料的液限小于28%，塑性指数小于9；碎石集料级配应符合《公路路面基层施工技术规范》JTJ034-2000要求；如表1 适宜用水泥稳定颗粒组成范围 表1 结构层 通过下列方孔筛（mm)的质量百分率 液限 塑性指数 31。5 26。5 19 9.5 4.75 2.36 0。6 0.075 (％) 基 层 100 90—100 72—89 47-67 29—49 17—35 8-22 0—7 <28 <9 注:集料中0。5mm以下细粒土有塑性指数时,小于0。075mm颗粒含量不应超过5％；细粒土无塑性指数时,小于0。075mm的颗粒含量不应超过7%。 3.3 施工时混合料采用厂拌,铺筑现场采用摊铺机摊铺，一层碾压成型，基层 压实度指标按98%控制。 4。设计步骤 4.1原材料选定及检验 4.1.1水泥 ：采用铜陵水泥厂生产的陵沪牌普通硅酸盐水泥,强度等级为32。5Mpa，经检验各项技术指标均满足有关规范和图纸设计的要求，可以采用。其主要技术指标试验结果列入表2 中。 水泥材料试验结果汇总表 表2 检验项目 规定值 检验结果 细度（%） <10.0 4.2 安定性(沸煮,雷氏夹法） 合格 合格 初凝时间 〉45min 3h25min 终凝时间 <...
