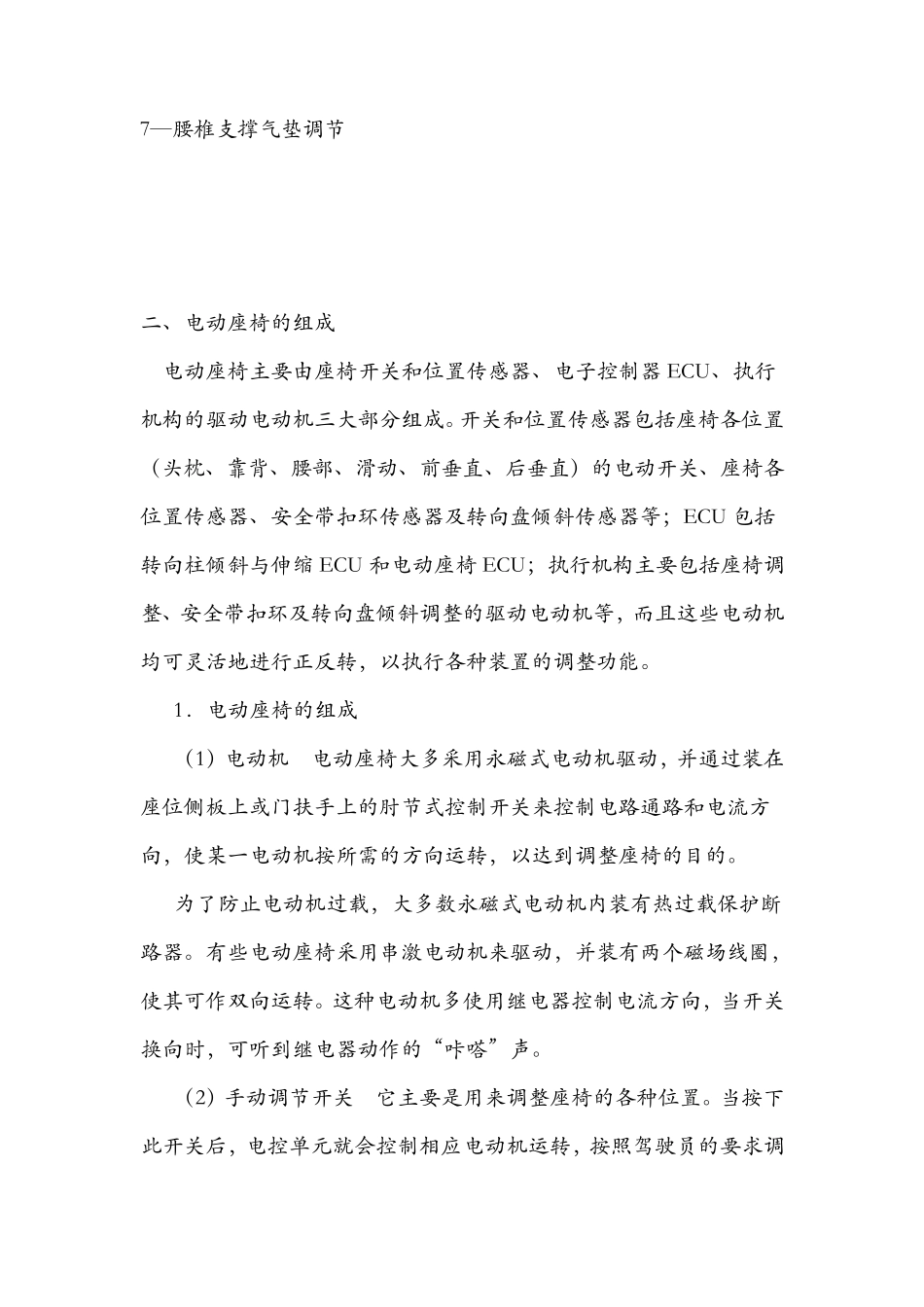

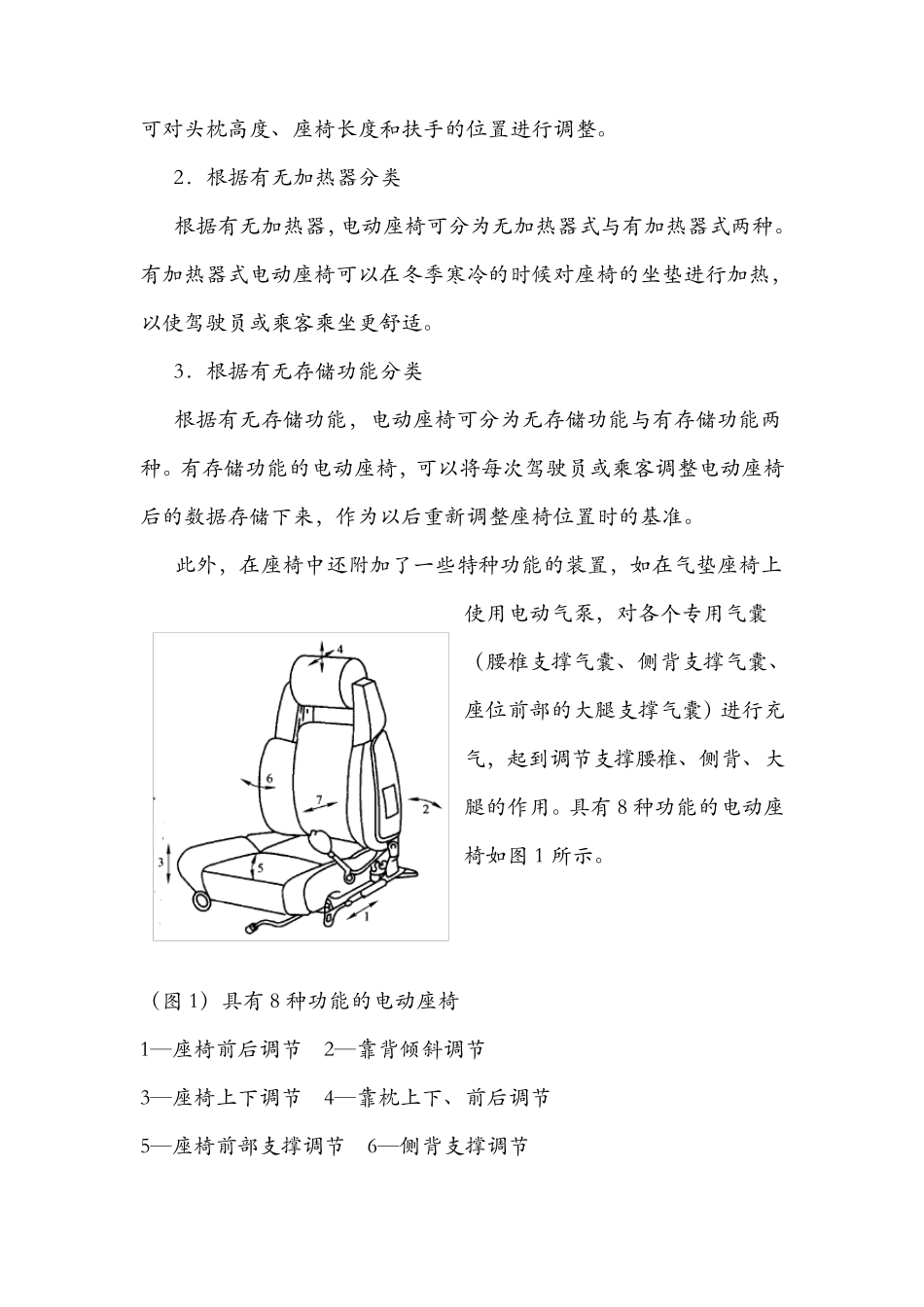

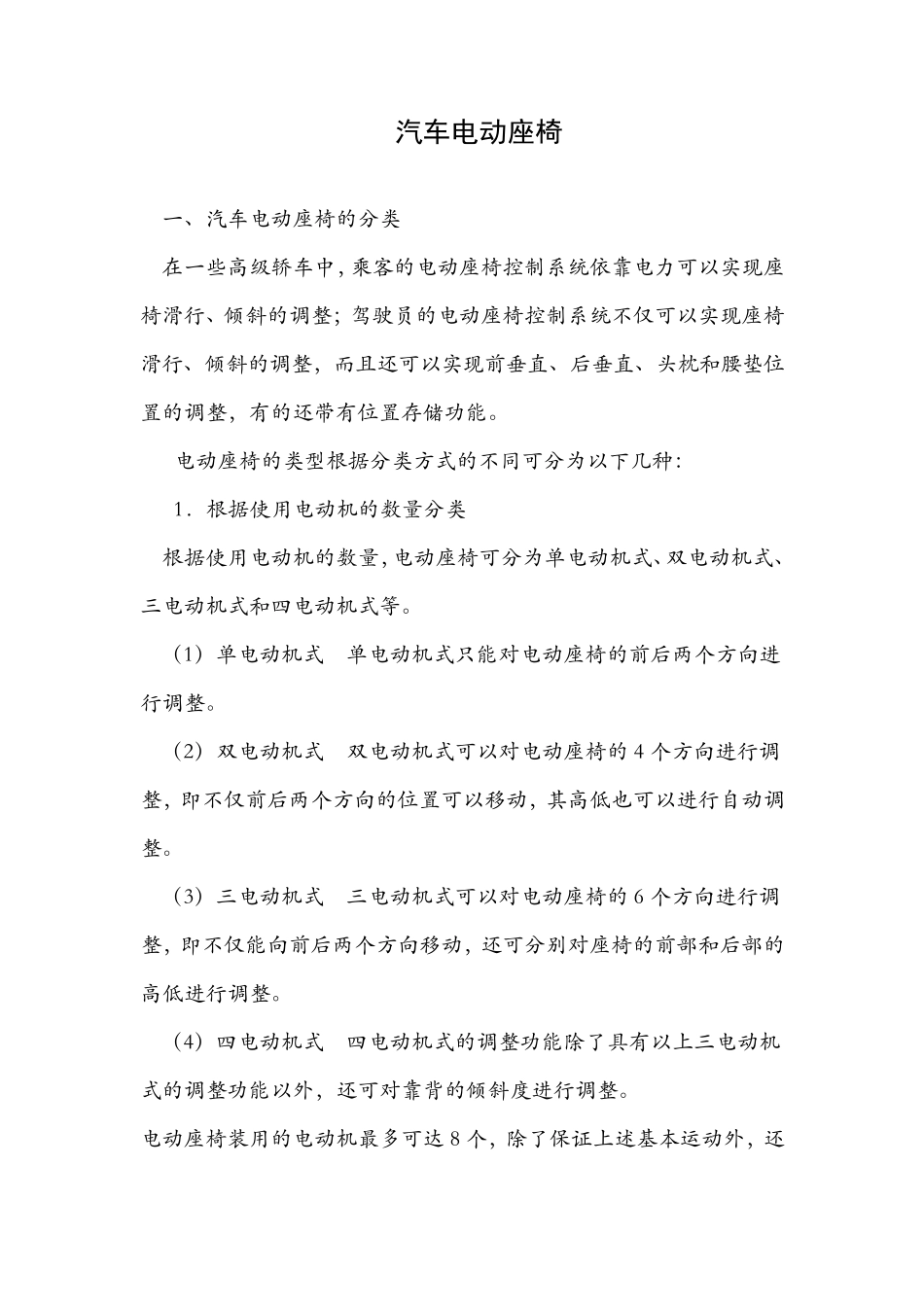

汽车电动座椅 一、汽车电动座椅的分类 在一些高级轿车中，乘客的电动座椅控制系统依靠电力可以实现座椅滑行、倾斜的调整；驾驶员的电动座椅控制系统不仅可以实现座椅滑行、倾斜的调整，而且还可以实现前垂直、后垂直、头枕和腰垫位置的调整，有的还带有位置存储功能。 电动座椅的类型根据分类方式的不同可分为以下几种： 1．根据使用电动机的数量分类 根据使用电动机的数量，电动座椅可分为单电动机式、双电动机式、三电动机式和四电动机式等。 （1）单电动机式 单电动机式只能对电动座椅的前后两个方向进行调整。 （2）双电动机式 双电动机式可以对电动座椅的 4 个方向进行调整，即不仅前后两个方向的位置可以移动，其高低也可以进行自动调整。 （3）三电动机式 三电动机式可以对电动座椅的 6 个方向进行调整，即不仅能向前后两个方向移动，还可分别对座椅的前部和后部的高低进行调整。 （4）四电动机式 四电动机式的调整功能除了具有以上三电动机式的调整功能以外，还可对靠背的倾斜度进行调整。 电动座椅装用的电动机最多可达 8 个，除了保证上述基本运动外，还可对头枕高度、座椅长度和扶手的位置进行调整。 2．根据有无加热器分类 根据有无加热器，电动座椅可分为无加热器式与有加热器式两种。有加热器式电动座椅可以在冬季寒冷的时候对座椅的坐垫进行加热，以使驾驶员或乘客乘坐更舒适。 3．根据有无存储功能分类 根据有无存储功能，电动座椅可分为无存储功能与有存储功能两种。有存储功能的电动座椅，可以将每次驾驶员或乘客调整电动座椅后的数据存储下来，作为以后重新调整座椅位置时的基准。 此外，在座椅中还附加了一些特种功能的装置，如在气垫座椅上使用电动气泵，对各个专用气囊（腰椎支撑气囊、侧背支撑气囊、座位前部的大腿支撑气囊）进行充气，起到调节支撑腰椎、侧背、大腿的作用。具有 8 种功能的电动座椅如图 1 所示。 （图 1）具有 8 种功能的电动座椅 1—座椅前后调节 2—靠背倾斜调节 3—座椅上下调节 4—靠枕上下、前后调节 5—座椅前部支撑调节 6—侧背支撑调节 7—腰椎支撑气垫调节 二、电动座椅的组成 电动座椅主要由座椅开关和位置传感器、电子控制器 ECU、执行机构的驱动电动机三大部分组成。开关和位置传感器包括座椅各位置（头枕、靠背、腰部、滑动、前垂直、后垂直）的电动开关、座椅各位置传感器、安全带扣环传感器及转向盘倾斜传感器等；ECU 包括转向柱倾斜与伸缩 ...
