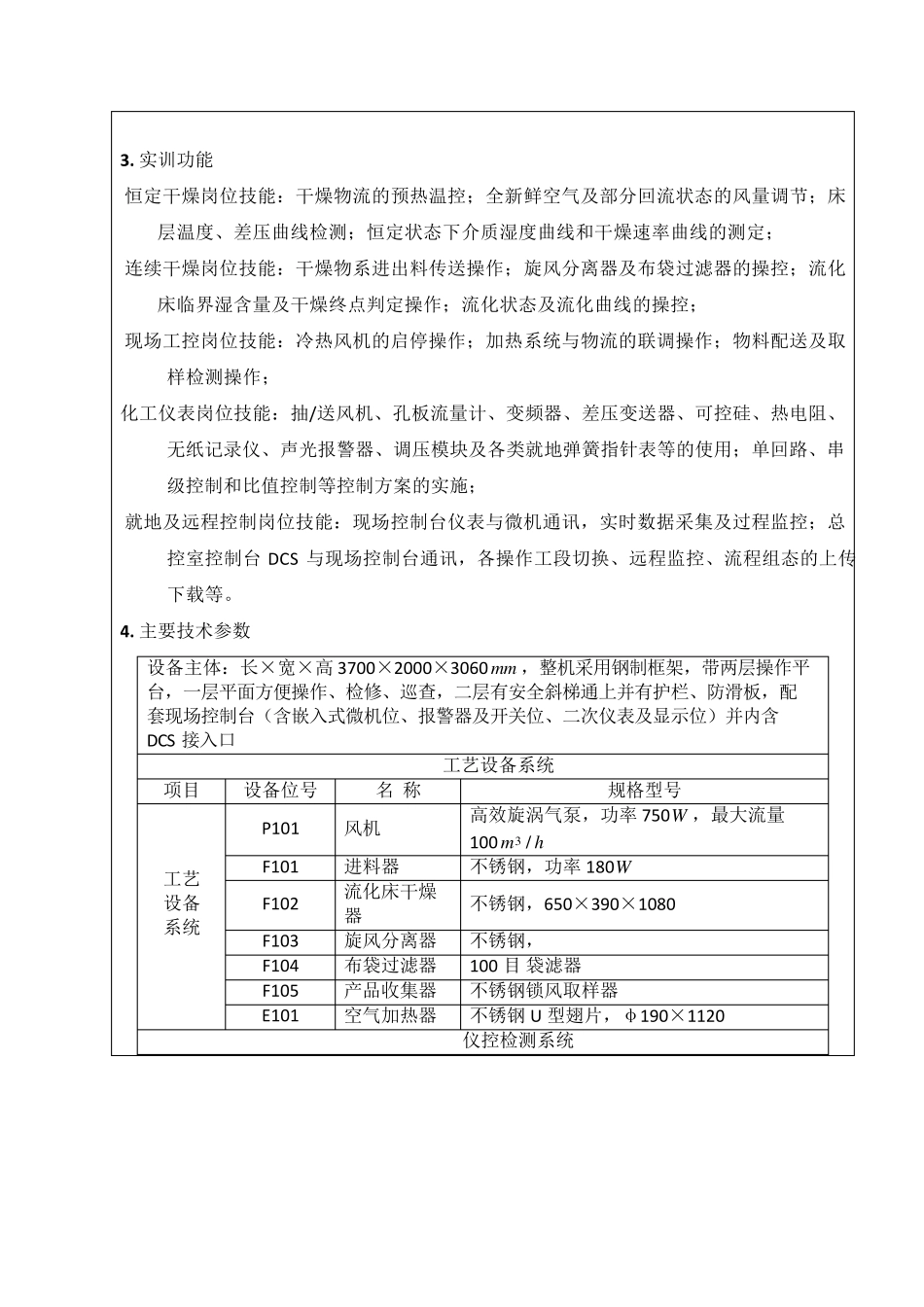

流化床干燥器的操作 . ( 总5页) 本 页 仅 作 为文 档 封 面 ， 使 用 时 可 以 删 除 This document is for reference only-rar21year.March 情境4 干燥器的操作与控制 学习任务3 流化床干燥器的操作与控制 计划学时 2 干燥实训装置操作规程 1. 工业背景 干燥器为工业领域常见设备，各类不同的干燥在化工企业承担着重要作用。流化床干燥器在化工领域有着广泛应用，其适合大批量生产、间歇性操作，可以全封闭生产的特点可以满足医药、无机化工等生产的特殊要求。本装置考虑学校和社会实际需求状况，选用阳离子交换树脂�水�空气组成干燥物系，选用流化床干燥器进行干燥实训装置设计。 2 . 流程简介(附工艺流程示意图) 空气由风机经孔板流量计和空气预热器进入流化床干燥器。热空气由干燥器底部鼓入，经分布板分布后，进入床层将固体颗粒流化并进行干燥。湿空气由干燥器顶部排出，经旋风分离、沉降和过滤器过滤后放空。 空气的流量由变频调节，并由孔板流量计计量。热风温度由电加热控制，由数字显示出床层温度。 固体物料采用间歇及连续操作方式，由干燥器上部加入，试验完毕后，在流化状态下由下部卸料口卸出。分析用试样由采样器定时采集。 流化干燥工艺流程示意图 3. 实训功能 恒定干燥岗位技能：干燥物流的预热温控；全新鲜空气及部分回流状态的风量调节；床层温度、差压曲线检测；恒定状态下介质湿度曲线和干燥速率曲线的测定； 连续干燥岗位技能：干燥物系进出料传送操作；旋风分离器及布袋过滤器的操控；流化床临界湿含量及干燥终点判定操作；流化状态及流化曲线的操控； 现场工控岗位技能：冷热风机的启停操作；加热系统与物流的联调操作；物料配送及取样检测操作； 化工仪表岗位技能：抽/送风机、孔板流量计、变频器、差压变送器、可控硅、热电阻、无纸记录仪、声光报警器、调压模块及各类就地弹簧指针表等的使用；单回路、串级控制和比值控制等控制方案的实施； 就地及远程控制岗位技能：现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台DCS 与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等。 4 . 主要技术参数 设备主体：长×宽×高3700×2000×3060 mm ，整机采用钢制框架，带两层操作平台，一层平面方便操作、检修、巡查，二层有安全斜梯通上并有护栏、防滑板，配套现场控制台（含嵌入式微机位、报警器及开关位、二次仪表及显示位）并内...
