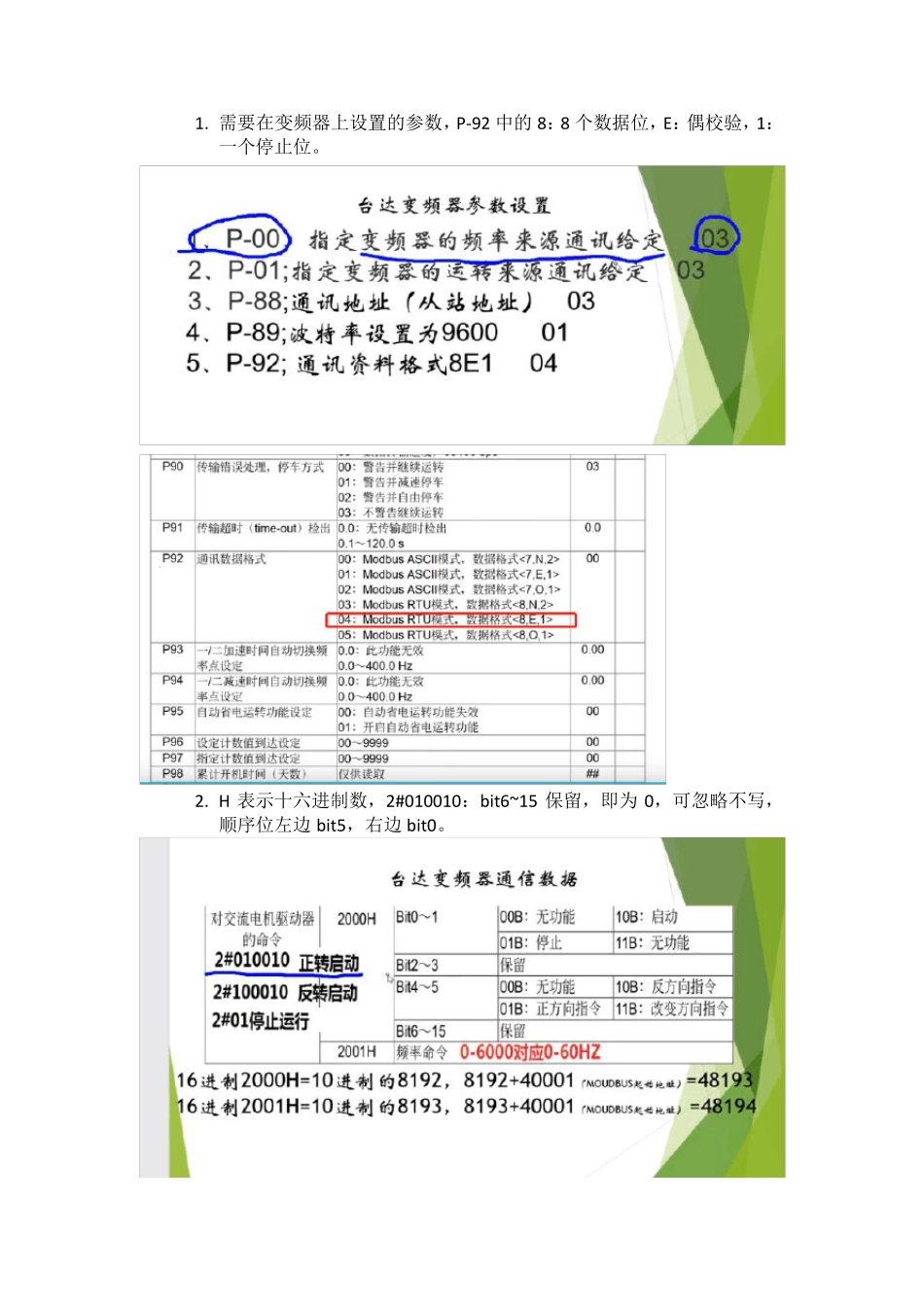

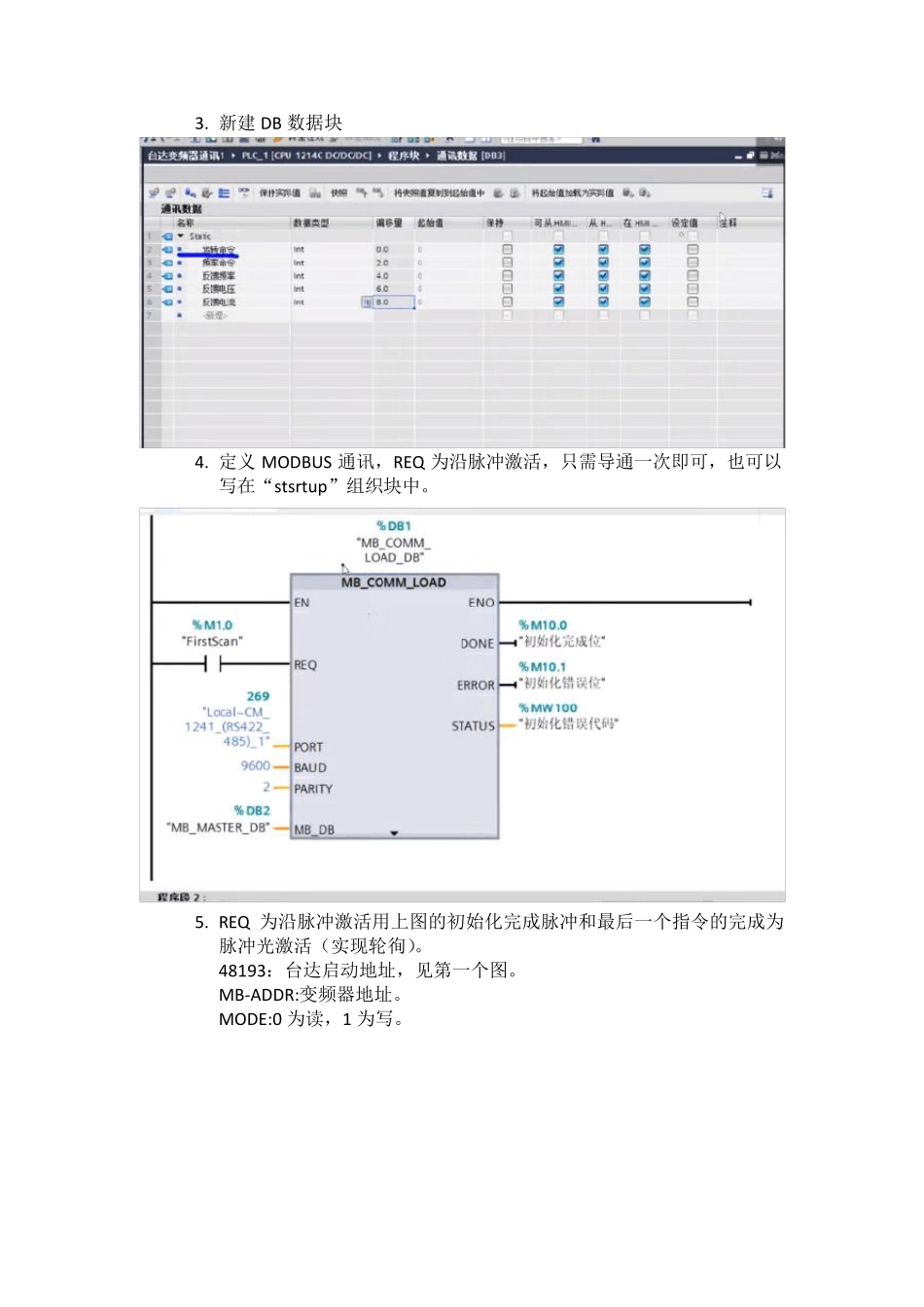

1. 需要在变频器上设置的参数，P-92 中的8：8 个数据位，E：偶校验，1：一个停止位。 2. H 表示十六进制数，2#010010：bit6~ 15 保留，即为 0，可忽略不写，顺序位左边 bit5，右边 bit0。 3. 新建DB 数据块 4. 定义MODBUS 通讯，REQ 为沿脉冲激活，只需导通一次即可，也可以写在“stsrtu p”组织块中。 5. REQ 为沿脉冲激活用上图的初始化完成脉冲和最后一个指令的完成为脉冲光激活（实现轮徇）。 48193：台达启动地址，见第一个图。 MB-ADDR:变频器地址。 MODE:0 为读，1 为写。 6. 48194：台达变频器频率给定地址。 7. 48452 为变频器的频率反馈 8. 48455 为反馈电压 9. 48453 为反馈电流 10. 赋值，将二进制2#010010 传送到定义的DB 数据中的运转命令，即为正向启动。将2#100010 传送到定义的DB 数据中的运转命令，即为反向启动。将2#01 传送到定义的DB 数据中的运转命令，即为停止。 11. 数据转换台达变频器0~6000 对应0~60HZ，在HMI 中显示，所以进行相应的计算。 12. 因为台达输出电压，电流为小数一位，所以除以10。
