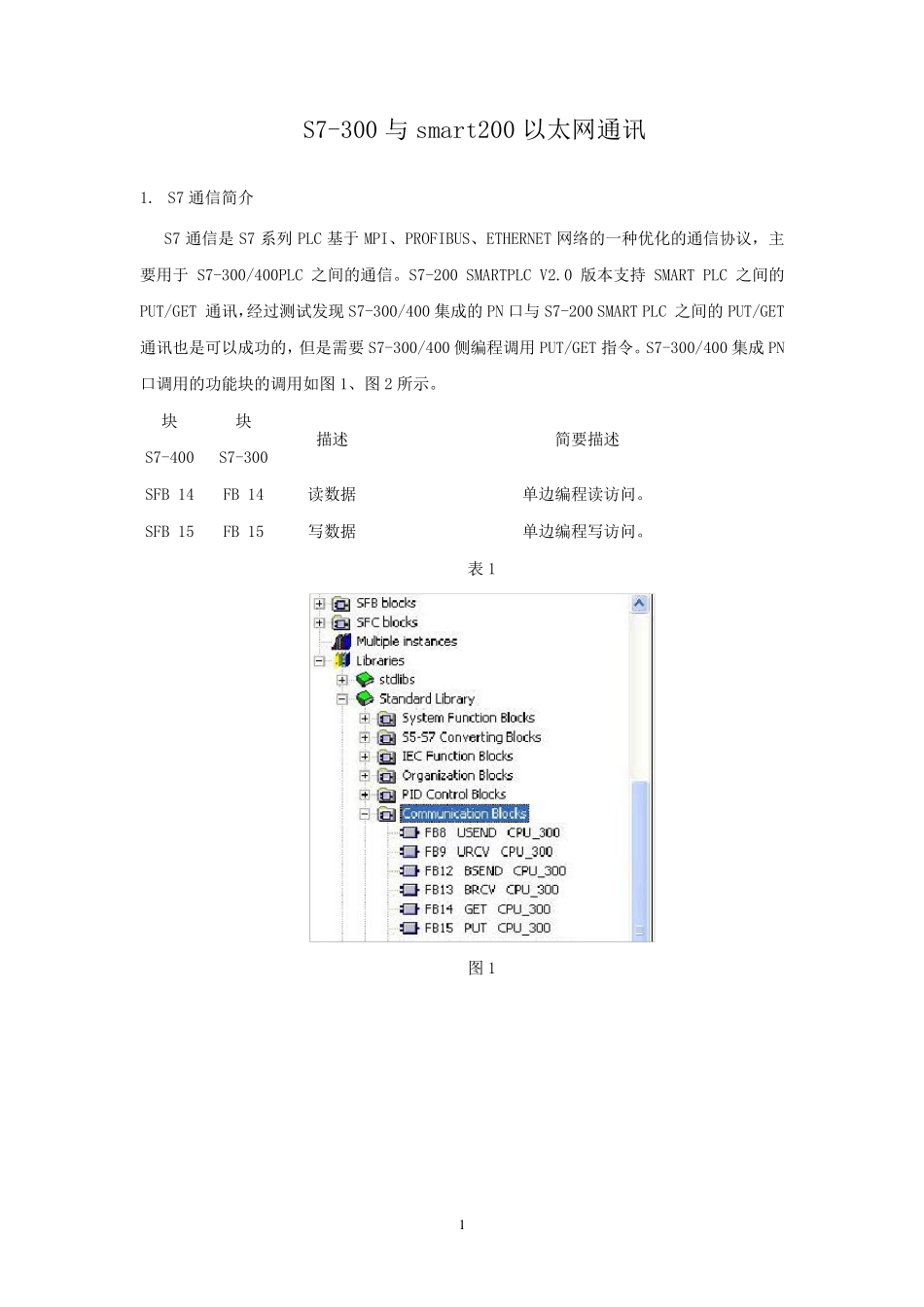

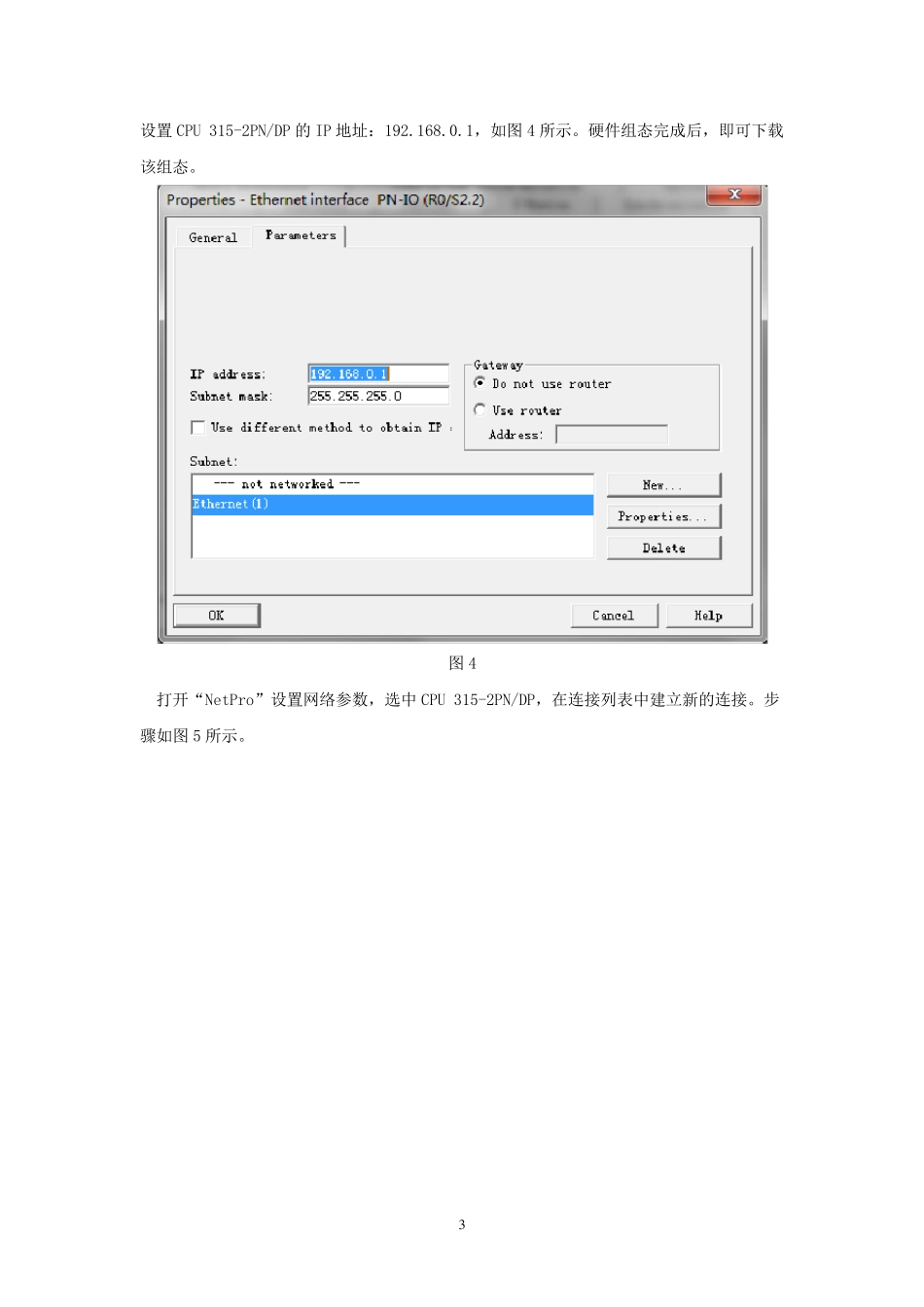

1 S7-300 与smart200 以太网通讯 1. S7 通信简介 S7 通信是S7 系列PLC 基于MPI、PROFIBUS、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。S7-200 SMARTPLC V2.0 版本支持 SMART PLC 之间的PUT/GET 通讯，经过测试发现 S7-300/400 集成的 PN 口与S7-200 SMART PLC 之间的 PUT/GET 通讯也是可以成功的，但是需要 S7-300/400 侧编程调用 PUT/GET 指令。S7-300/400 集成 PN口调用的功能块的调用如图 1、图 2 所示。 块 S7-400 块 S7-300 描述 简要描述 SFB 14 FB 14 读数据 单边编程读访问。 SFB 15 FB 15 写数据 单边编程写访问。 表 1 图 1 2 图2 要通过 S7-300/400 CPU 的集成PROFINET 接口实现S7 通信，需要在硬件组态中建立连接。 2. 硬件及网络组态 CPU 采用 1 个 315-2PN/DP，1 个 S7-200 SMART PLC 使用以太网进行通信。 在STEP7 中创建一个新项目，项目名称为 S7-300-SMART。插入 1 个 S7-300 站，在硬件组态中插入 CPU 315-2 PN/DP。如图3 所示。 图3 3 设置CPU 315-2PN/DP 的IP 地址：192.168.0.1，如图4 所示。硬件组态完成后，即可下载该组态。 图4 打开“NetPro”设置网络参数，选中 CPU 315-2PN/DP，在连接列表中建立新的连接。步骤如图5 所示。 4 图5 选择 Unspecified 站点，选择通讯协议 S7 connection，点击 Apply，如图6 所示。 图6 5 在弹出的S7 connection 属性对话框中，勾选 Establish an active connection,设置Partner address:192.168.0.2(S7-200 SMART PLC IP 地址)，如图7 所示。 图7 点击 Address Details ，再弹出来的对话框设置 Partner 的 Slot 为 1，如图8 所示。点击 OK 即可关闭该对话框。 图8 6 网络组态创建完成后，需要编译，如图9 所示。 图9 网络组态编译无错，鼠标先点击 CPU 315-2PN/DP ,然后点击下载按钮下载网络组态，步骤如图10 所示。 图 10 7 3. 软件编程 可以通过SFB/FB 14 "GET"，从远程CPU 中读取数据。 S7-300：在REQ 的上升沿处读取数据。在REQ 的每个上升沿处传送参数ID、ADDR_1 和 RD_1。在每个作业结束之后，可以分配新数值给 ID、ADDR_1 和 RD_1 参数。 S7-400：在控制输入 REQ 的上升沿处启动 SFB。在此过程中，将要读取的区域的相关指针(ADDR_i)发送到伙伴 CPU。远程伙伴返回此...
