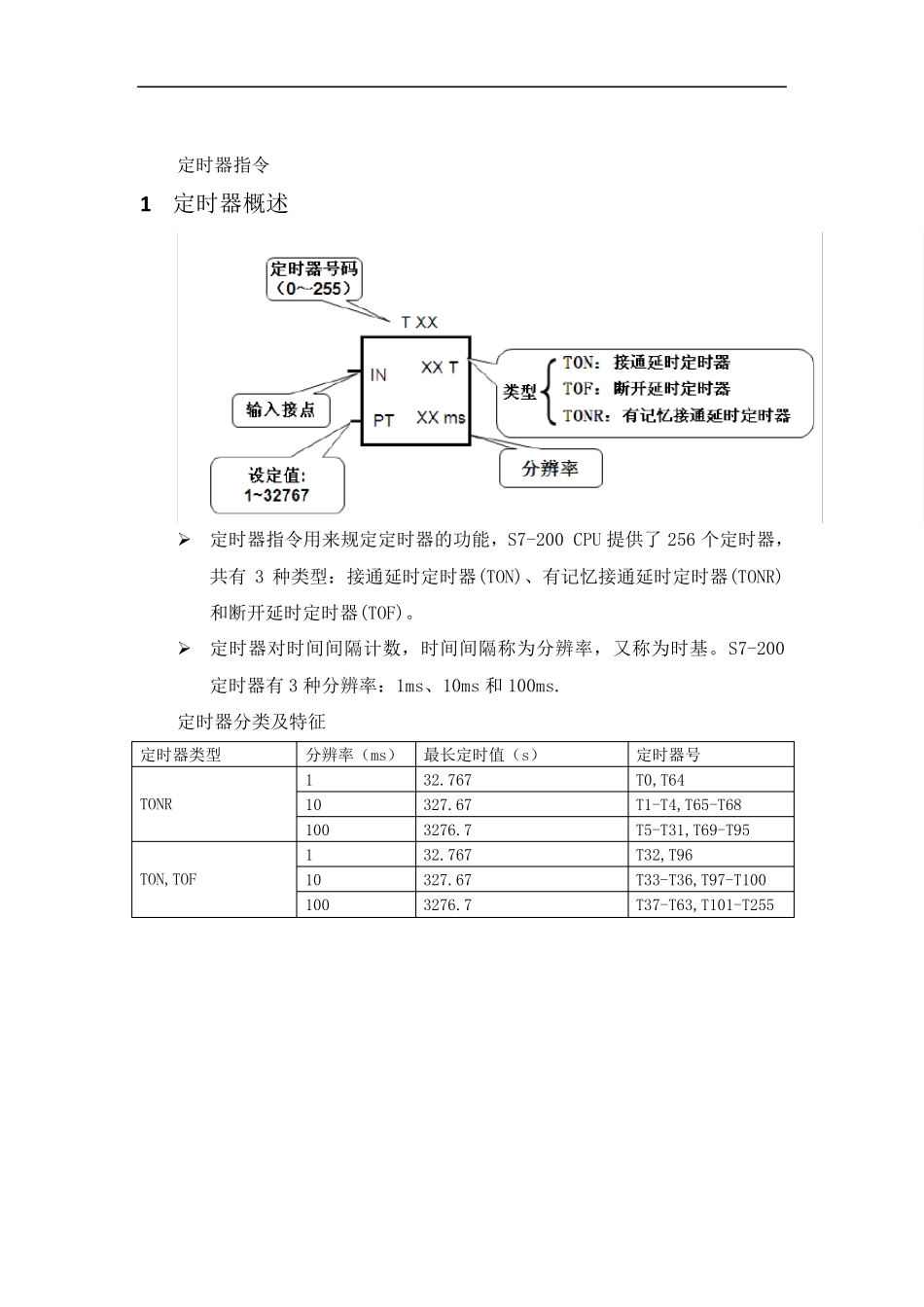

定时器指令 1 定时器概述  定时器指令用来规定定时器的功能，S7-200 CPU 提供了256 个定时器，共有3 种类型：接通延时定时器(TON)、有记忆接通延时定时器(TONR)和断开延时定时器(TOF)。  定时器对时间间隔计数，时间间隔称为分辨率，又称为时基。S7-200定时器有3 种分辨率：1ms、10ms 和 100ms. 定时器分类及特征 定时器类型 分辨率（ms） 最长定时值（s） 定时器号 TONR 1 32.767 T0,T64 10 327.67 T1-T4,T65-T68 100 3276.7 T5-T31,T69-T95 TON,TOF 1 32.767 T32,T96 10 327.67 T33-T36,T97-T100 100 3276.7 T37-T63,T101-T255  定时器的定时时间计算公式如下： T＝PT*S  例：TON 指令使用T97 的定时器，设定值为100，则时间时间为 T=100*10ms=1000ms  定时器指令的有效操作数表如下：  定时器的工作规律 定时器类型 当前值>=预设值 启用输入“打开” 启用输入“关闭” 电源循环 首次扫描 TON 定时器位打开，当前值继续计数直至达到 32,767 当前值记录时间 定时器位关闭，当前值为0 定时器位关闭，当前值为0 TONR 定时器位打开，当前值继续计数直至达到 32,767 当前值记录时间 定时器位当前值保持最后的状态 定时器位关闭，保持当前值（1） TOF 定时器位关闭，当前值＝预设值，停止计数 定时器位 打开，当前值为0 从打开转换为关闭后，定时器开始计时 定时器位关闭，当前值为0 输入/输出 数据类型 操作数 T X X X 字（word） 常数（T0～T225） IN 位（BOOL） I、Q、V、M、SM、S、T、V、L、能流 PT 位（BOOL） IW、QW、VW、MW、SMW、T、C、LW、AC、AIW、常数 实际定时时间 设定值 分辨率 2 接通延时定时器TON 接通延时定时器TON 用于单一间隔的定时。 1) 首次扫描时，定时器位为OFF，当前值为0 2）当使能输入(IN)接通时，定时器位为TON 从0 开始计时 3）当前值≥设定值时，定时器被置位，即定时器状态位为ON，定时器动合触点闭合，动断触点断开 4）定时器累计值达到设定值后继续计数，一直达到最大值32767 5）当使能输入(IN)断开时，定时器复位，即定时器状态位为OFF，当 前值为0。也可用复位指令对计数器复位 6）用于单一时间间隔的定时  接通延时定时器指令的有效操作数表如下： 输入/输出 数据类型 操作数 T XX 字（word） 1ms:T32,T96 10ms:T33-T36,T97-T100 100ms:T37-T63,T101-T255 IN 位（BOOL）...
