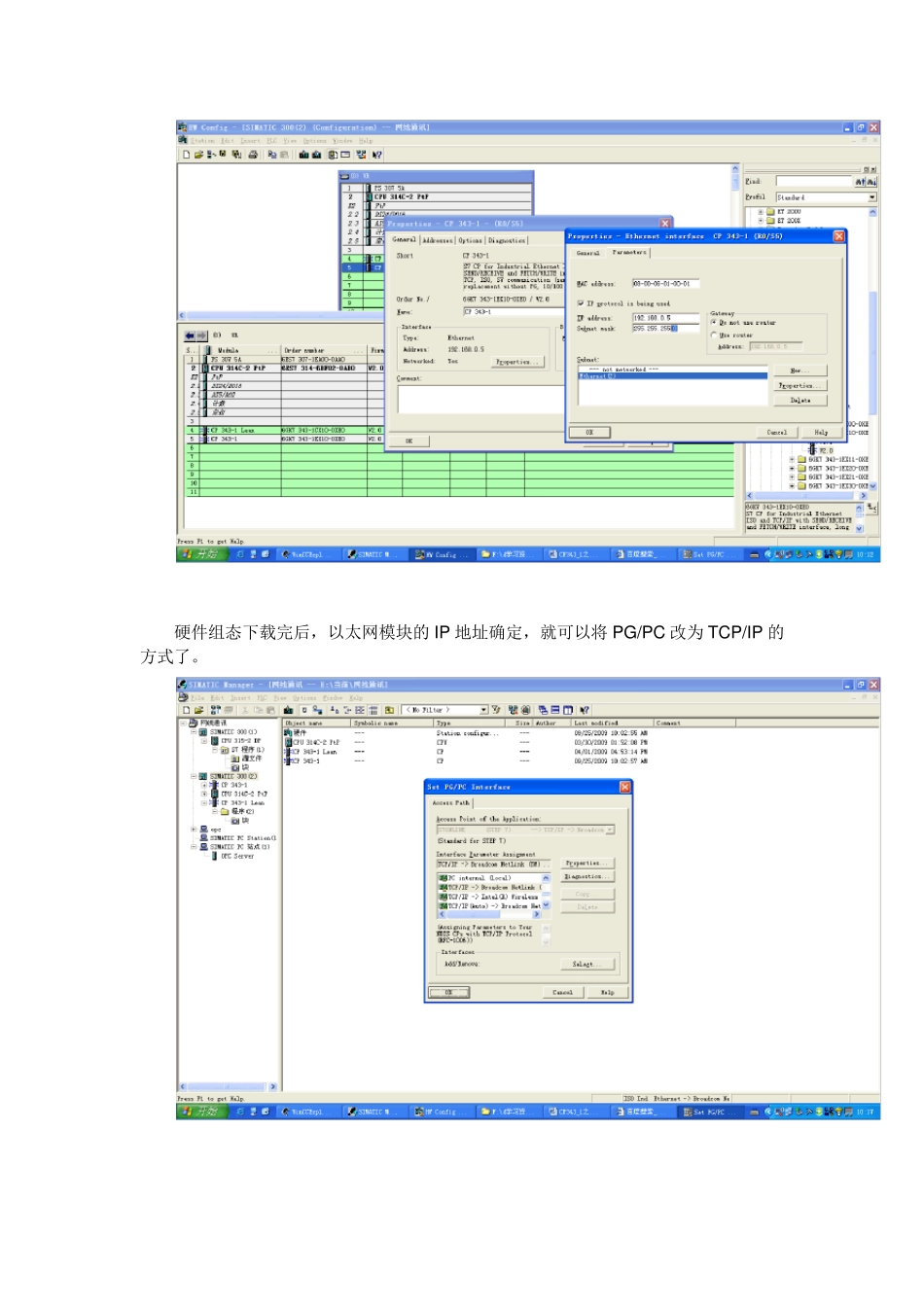

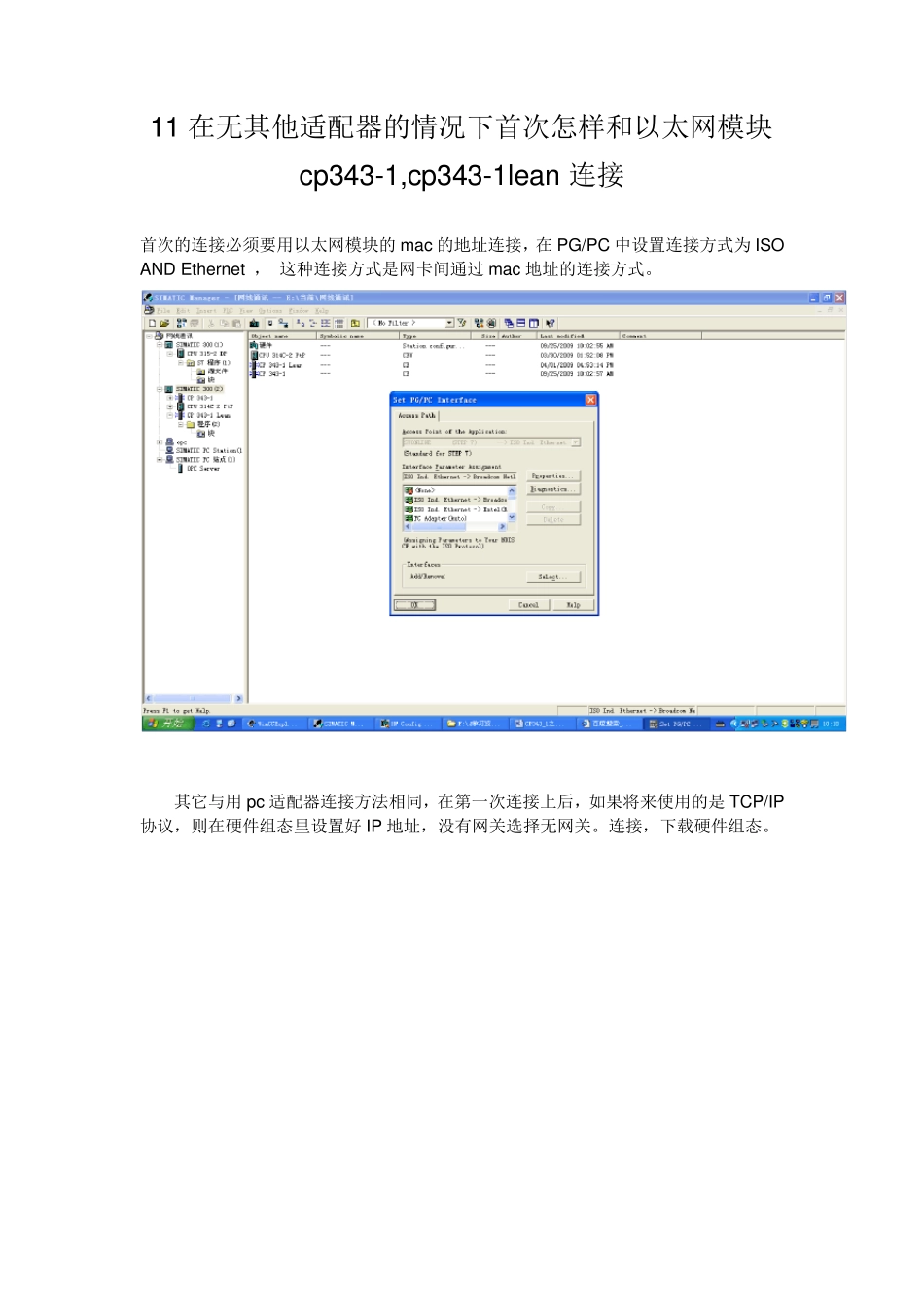

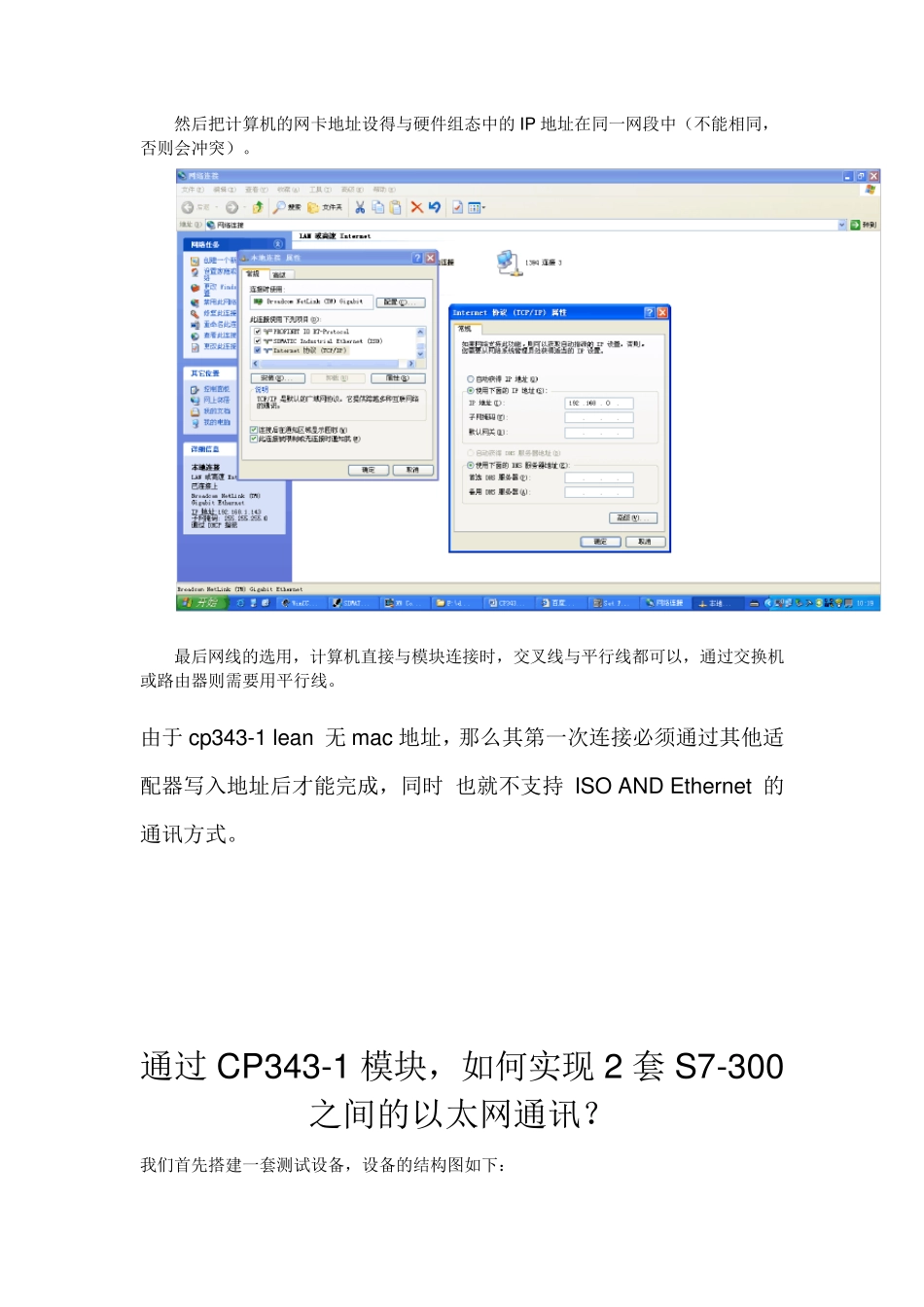

11 在无其他适配器的情况下首次怎样和以太网模块cp343-1,cp343-1lean 连接 首次的连接必须要用以太网模块的mac 的地址连接，在PG/PC 中设置连接方式为ISO AND Ethernet ， 这种连接方式是网卡间通过mac 地址的连接方式。 其它与用pc 适配器连接方法相同，在第一次连接上后，如果将来使用的是TCP/IP协议，则在硬件组态里设置好 IP 地址，没有网关选择无网关。连接，下载硬件组态。 硬件组态下载完后，以太网模块的IP 地址确定，就可以将PG/PC 改为TCP/IP 的方式了。 然后把计算机的网卡地址设得与硬件组态中的IP 地址在同一网段中（不能相同，否则会冲突）。 最后网线的选用，计算机直接与模块连接时，交叉线与平行线都可以，通过交换机或路由器则需要用平行线。 由于 cp343-1 lean 无 mac 地址，那么其第一次连接必须通过其他适配器写入地址后才能完成，同时 也就不支持 ISO AND Ethernet 的通讯方式。 通过 CP343-1 模块，如何实现 2 套 S7-300之间的以太网通讯？ 我们首先搭建一套测试设备，设备的结构图如下： 2 套S7-300 系统由PS307 电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7 组成，PLC 系统概貌如下图： 如下将向您一步一步展示如何实现 2 套S7-300 之间的以太网通讯： 第一步：打开 SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图： 插入 2 个 S7300 的站，进行硬件组态： 分别组态2 个系统的硬件模块： 设置CP343-1、CP343-IT 模块的参数，建立一个以太网，MPI、IP 地址： 组态完2 套系统的硬件模块后，分别进行下载，然后点击Netw ork Configration 按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图： 在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或 TCP connection 或 UDP connection 或 ISO Transport connection，如下图： 点击OK 后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定： 当2 套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP 的下载图示： 到此为止，系统的硬件组态和网络配置已经完成。下面进行系统的软件编制，在SIMATIC Manager 界面中，分别在CPU314C-2PTP、CPU314C-2DP 中插入 OB35 定时中断程序块和数据块 DB1，DB...
