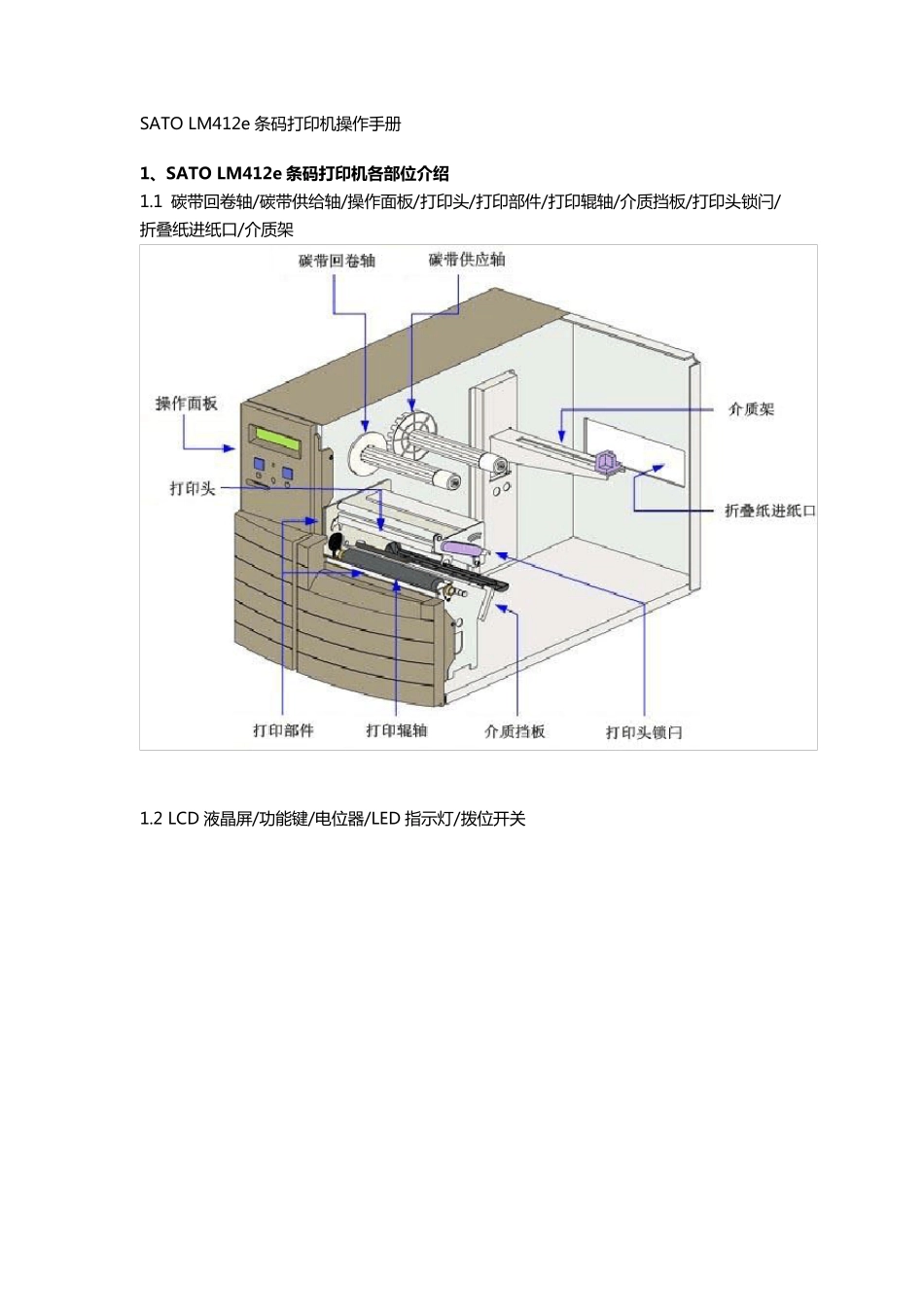

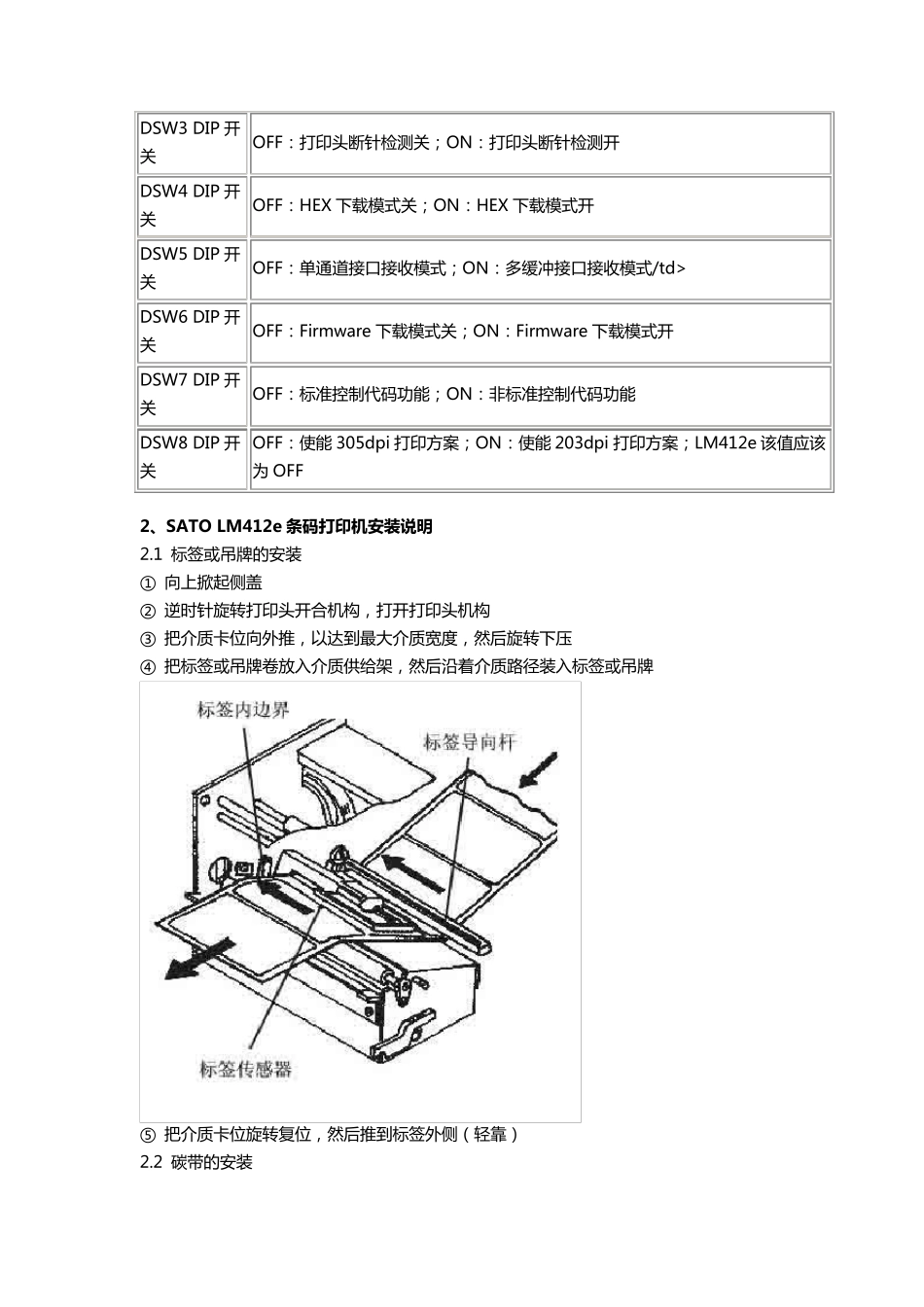

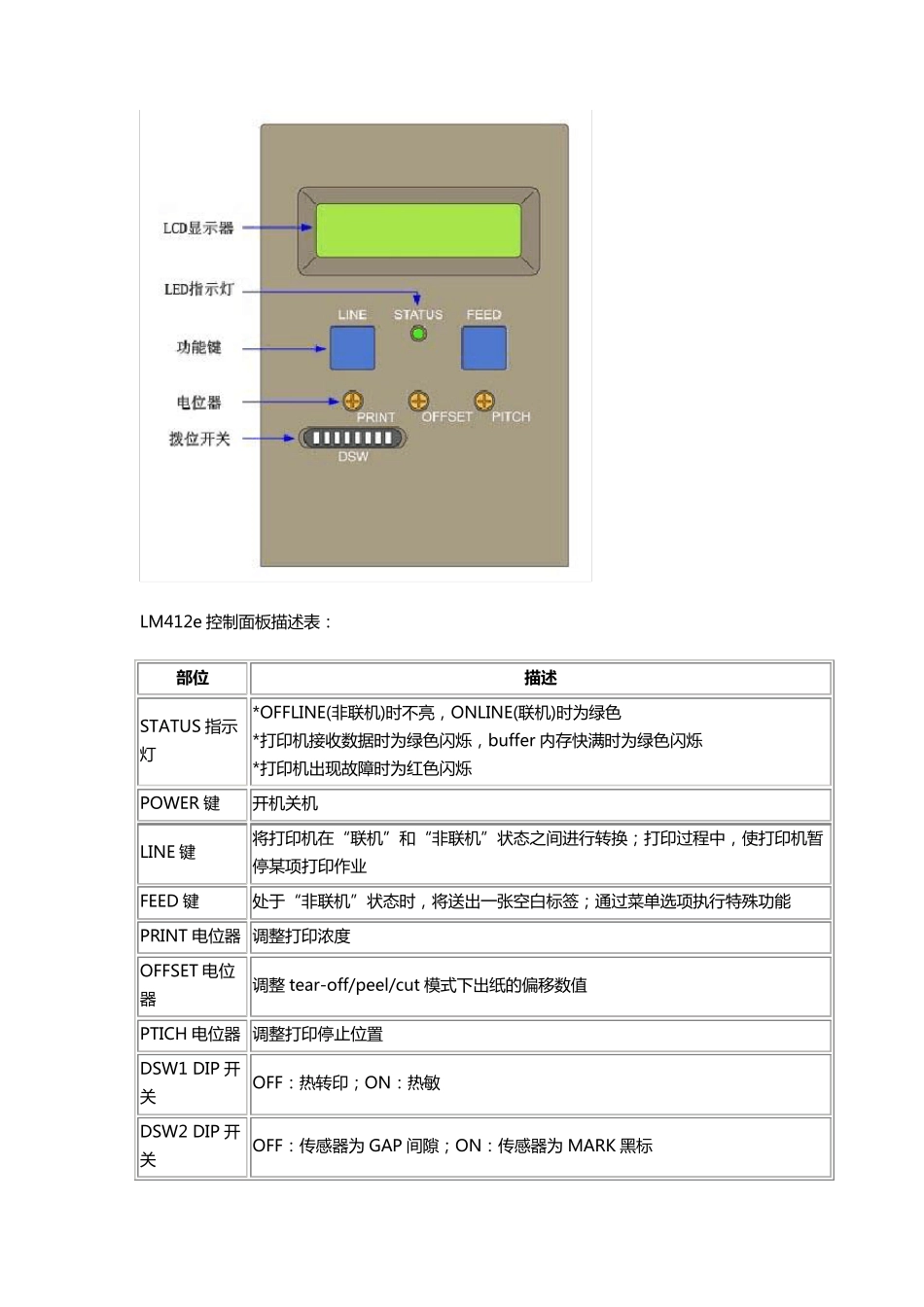

SATO LM412e 条 码 打 印 机 操 作 手 册 1、SATO LM412e 条码打印机各部位介绍 1.1 碳 带 回 卷 轴 /碳 带 供 给 轴 /操 作 面 板 /打 印 头 /打 印 部 件 /打 印 辊 轴 /介质挡板 /打 印 头 锁闩/折叠纸进纸口/介质架 1.2 LCD 液晶屏/功能键/电位器/LED 指示灯/拨位开关 LM412e 控 制 面 板 描 述 表 ： 部 位 描述 STATUS 指 示灯 *OFFLINE(非 联 机 )时 不 亮 ， ONLINE(联 机 )时 为 绿 色 *打 印 机 接 收 数 据 时 为 绿 色 闪 烁 ， buffer 内 存 快 满 时 为 绿 色 闪 烁 *打 印 机 出 现 故 障 时 为 红 色 闪 烁 POWER 键 开 机 关 机 LINE 键 将 打 印 机 在 “联 机 ”和“非 联 机 ”状态之间进行转换；打 印 过程中， 使打 印 机 暂停某项打 印 作业 FEED 键 处于“非 联 机 ”状态时 ， 将 送出 一张空白标签；通过菜单选项执行特殊功能 PRINT 电位器 调整打 印 浓度 OFFSET 电位器 调整 tear-off/peel/cut 模式下出 纸的偏移数 值 PTICH 电位器 调整打 印 停止位置 DSW1 DIP 开关 OFF： 热转印 ；ON： 热敏 DSW2 DIP 开关 OFF： 传感器为 GAP 间隙；ON： 传感器为 MARK 黑标 DSW3 DIP 开关 OFF： 打 印 头 断 针 检 测 关 ； ON： 打 印 头 断 针 检 测 开 DSW4 DIP 开关 OFF： HEX 下 载 模 式 关 ； ON： HEX 下 载 模 式 开 DSW5 DIP 开关 OFF： 单 通 道 接 口 接 收 模 式 ； ON： 多 缓 冲 接 口 接 收 模 式 /td> DSW6 DIP 开关 OFF： Firmware 下 载 模 式 关 ； ON： Firmware 下 载 模 式 开 DSW7 DIP 开关 OFF： 标 准 控 制 代 码 功 能 ； ON： 非 标 准 控 制 代 码 功 能 DSW8 DIP 开关 OFF： 使 能 305dpi 打 印 方 案 ； ON： 使 能 203dpi 打 印 方 案 ； LM412e 该 值 应 该为 OFF 2、SATO LM412e 条码打印机安装说明 2.1 标 签 或 吊 牌 的 安 装 ① 向上掀起侧盖 ② 逆时针 旋转打 印 头 开 合机构，打 开 打 印 头 机构 ③ 把介质卡位向外推，以达到最大介质宽度，然后旋转下 压 ④ 把标 签 或 吊 牌 卷放入介质供给架，然后...
