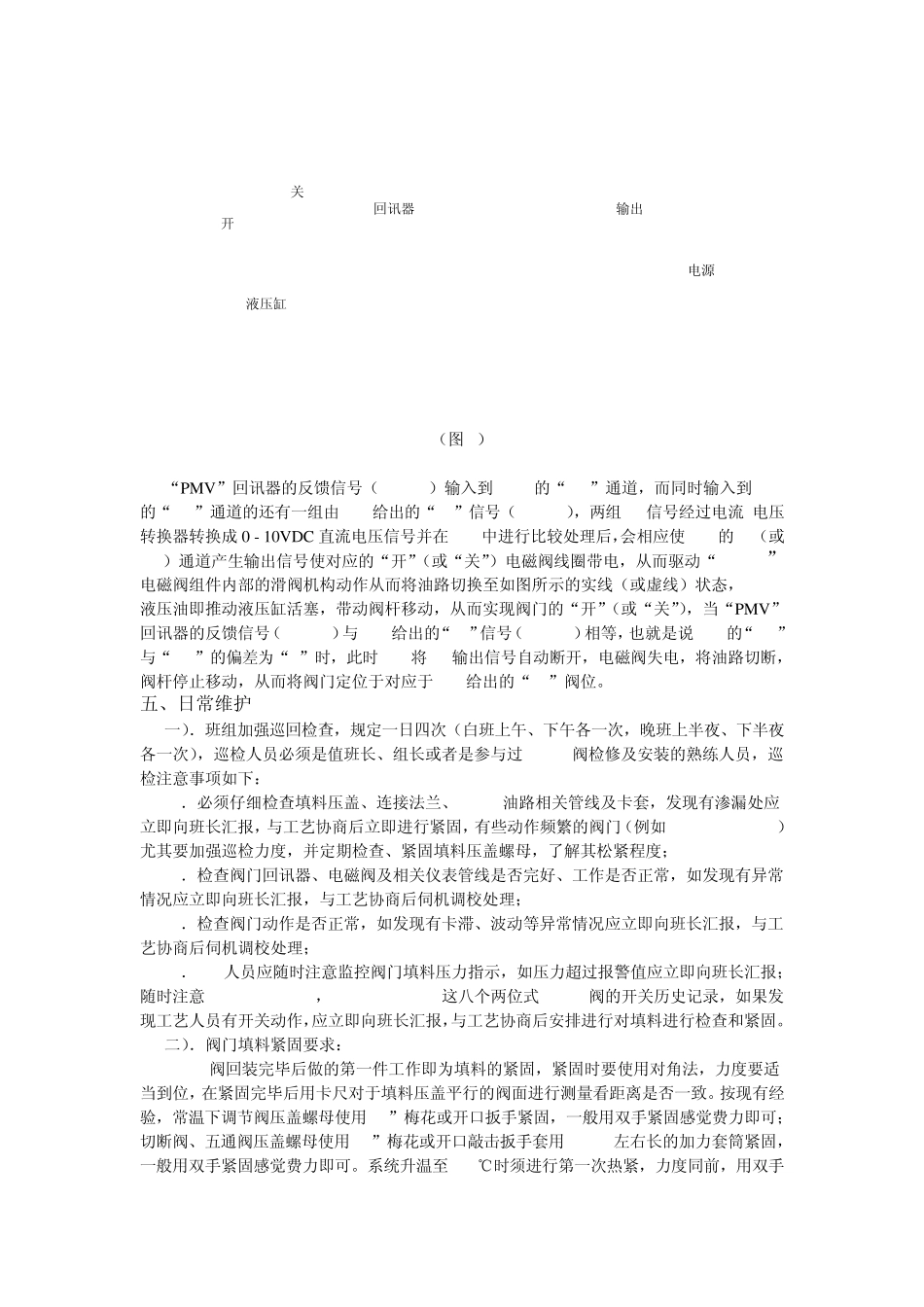

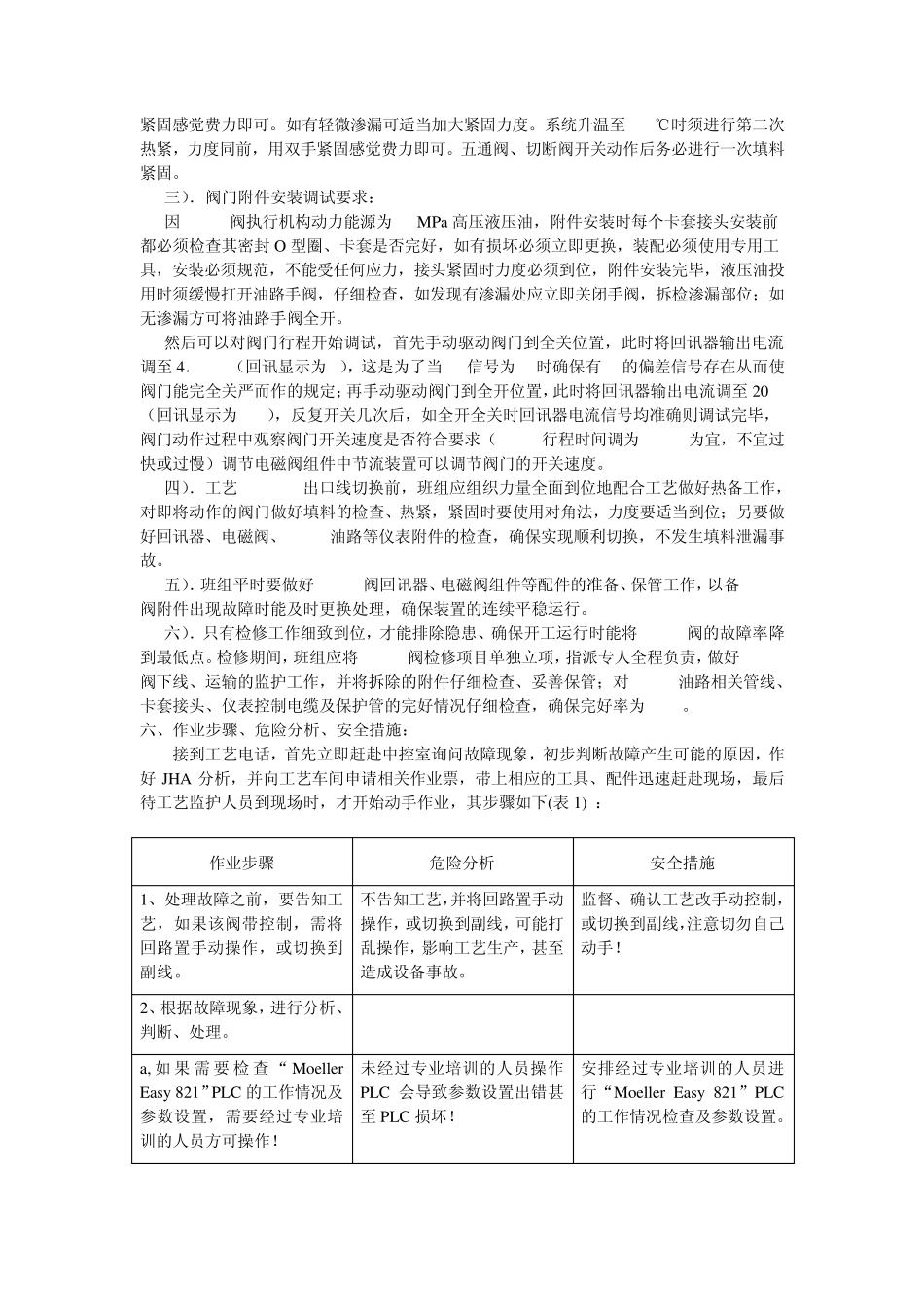

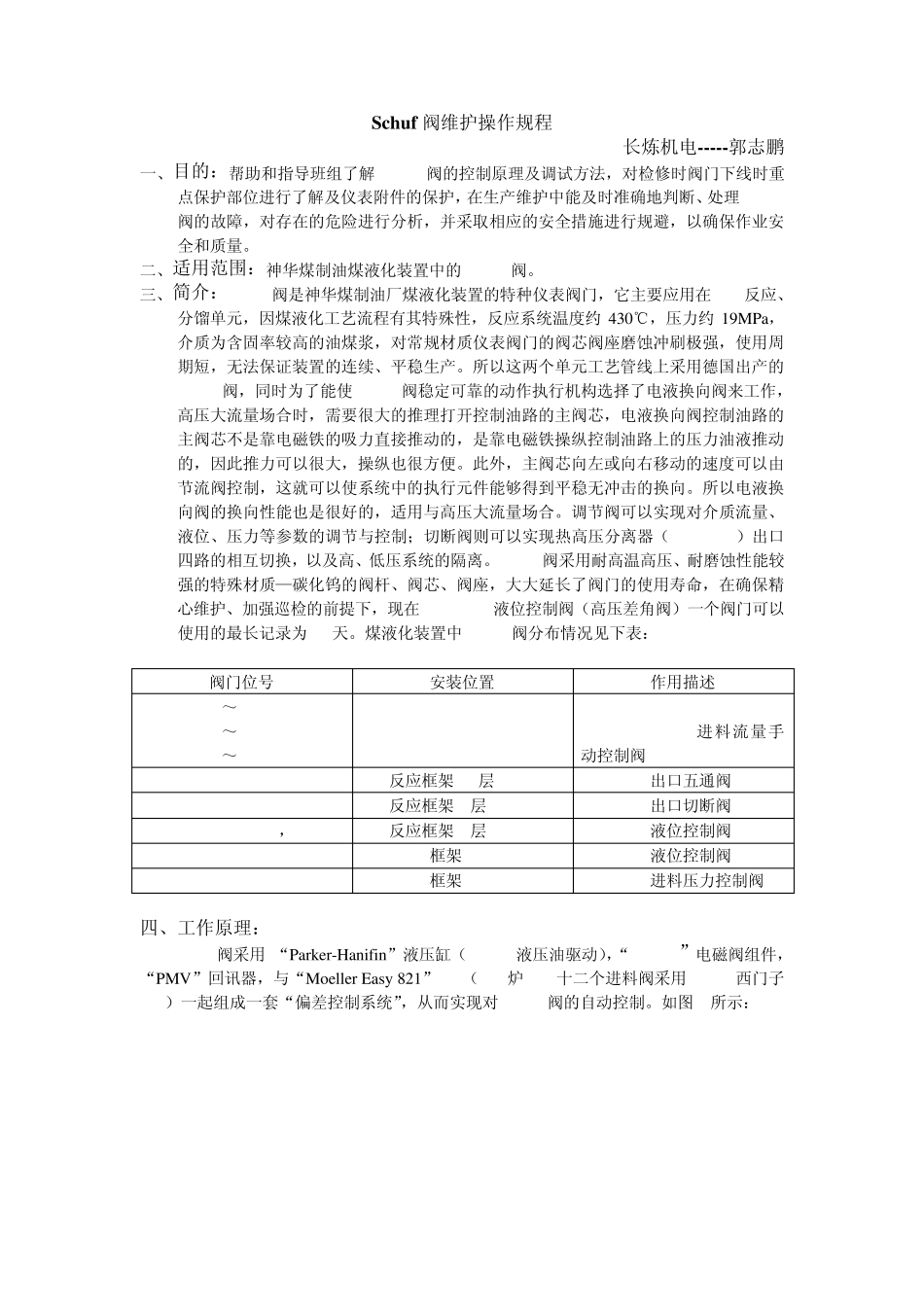

Sch u f 阀维护操作规程 长炼机电-----郭志鹏 一、目的：帮助和指导班组了解 Schuf阀的控制原理及调试方法，对检修时阀门下线时重点保护部位进行了解及仪表附件的保护，在生产维护中能及时准确地判断、处理 Schuf阀的故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。 二、适用范围：神华煤制油煤液化装置中的 Schuf阀。 三、简介：Schuf阀是神华煤制油厂煤液化装置的特种仪表阀门，它主要应用在 103反应、分馏单元，因煤液化工艺流程有其特殊性，反应系统温度约430℃，压力约19MPa，介质为含固率较高的油煤浆，对常规材质仪表阀门的阀芯阀座磨蚀冲刷极强，使用周期短，无法保证装置的连续、平稳生产。所以这两个单元工艺管线上采用德国出产的Schuf阀，同时为了能使Schuf阀稳定可靠的动作执行机构选择了电液换向阀来工作，高压大流量场合时，需要很大的推理打开控制油路的主阀芯，电液换向阀控制油路的主阀芯不是靠电磁铁的吸力直接推动的，是靠电磁铁操纵控制油路上的压力油液推动的，因此推力可以很大，操纵也很方便。此外，主阀芯向左或向右移动的速度可以由节流阀控制，这就可以使系统中的执行元件能够得到平稳无冲击的换向。所以电液换向阀的换向性能也是很好的，适用与高压大流量场合。调节阀可以实现对介质流量、液位、压力等参数的调节与控制；切断阀则可以实现热高压分离器（103-D201）出口四路的相互切换，以及高、低压系统的隔离。Schuf阀采用耐高温高压、耐磨蚀性能较强的特殊材质—碳化钨的阀杆、阀芯、阀座，大大延长了阀门的使用寿命，在确保精心维护、加强巡检的前提下，现在 103-D201液位控制阀（高压差角阀）一个阀门可以使用的最长记录为60天。煤液化装置中 SchuF阀分布情况见下表： 阀门位号 安装位置 作用描述 103-HV1601～1604 103-HV1701～1704 103-HV1801～1804 103-F201A/B/C 103-F201A/B/C进料流量手动控制阀 103-UV2404A/B/C/D 103反应框架 10层 103-D201出口五通阀 103-UV2401A/B/C/D 103反应框架 9层 103-D201出口切断阀 103-LV2401A/B/C/D， 103反应框架 9层 103-D201液位控制阀 103-LV3001A/B 103-C301框架 103-D205液位控制阀 103-PV4812A/B 103-C302框架 103-C302进料压力控制阀 四、工作原理： Schuf阀采用 “Parker-Hanifin”液压缸（19MPa 液压油驱动），“HERION”电磁阀组件，“PMV”回讯器，与“Moeller Easy 821”PLC（10...
