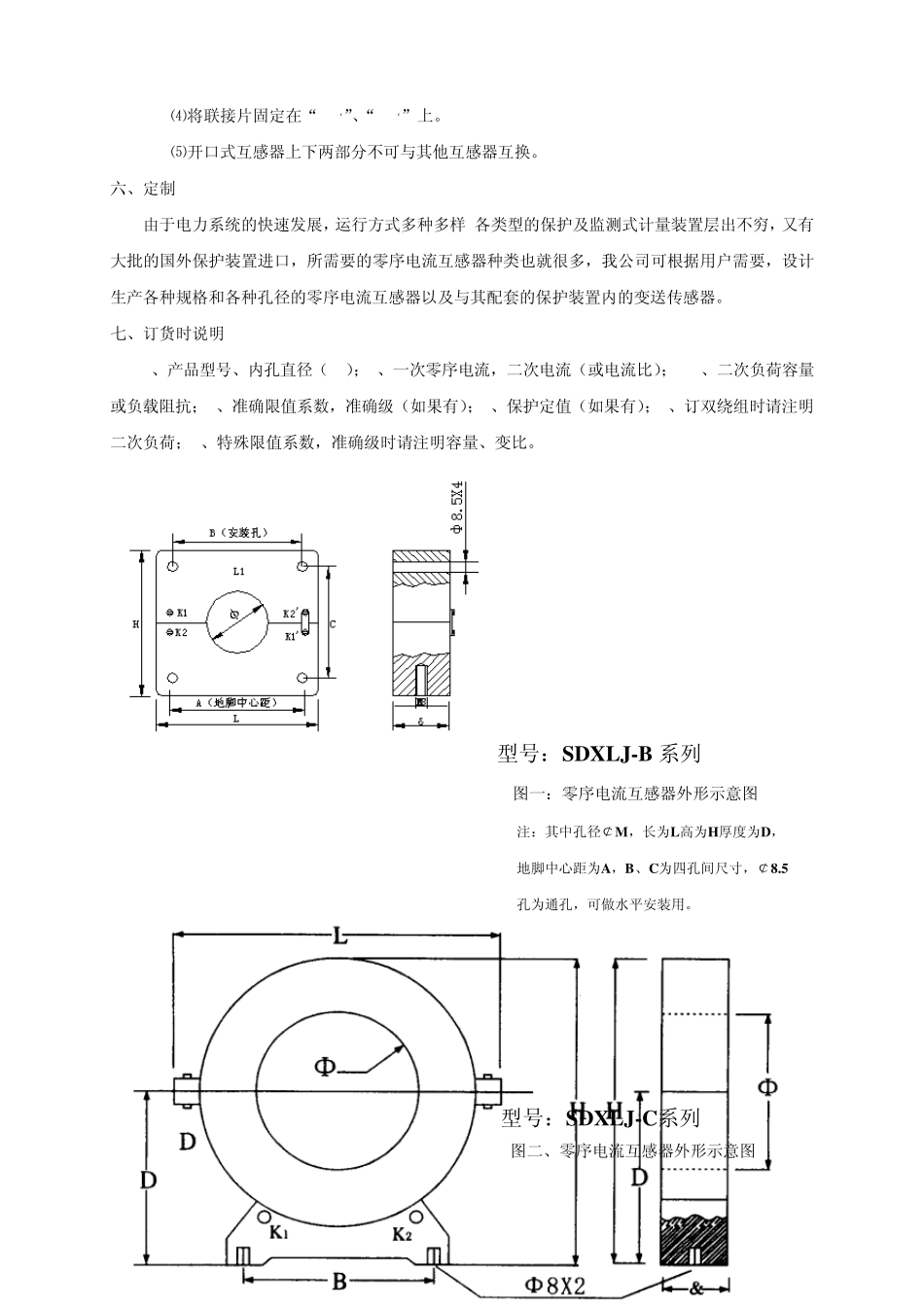

公司简介 北京思达星电力自动化有限公司是华北电力大学参股的企业,是把高校最新技术成果转化为生产实践的基地。公司成立于1996年,在北京市高新技术开发区注册,自成立以来,取得了良好的社会信誉和经济效益。公司产品均取得电力部门测试及鉴定并获得多项产品奖。 公司目前的主导产品有:MLX系列小电流接地选线装置、WDCX系列绝缘在线监测装置、WXJ系列微机消谐器(数码管显示,不带通讯口)、STXX系列微机消谐器(液晶显示,带通讯口)、SDXLJ系列零序电流互感器、SDXLM系列低压电流互感器。 SDXLJ系列零序电流互感器 → SDXLJ-B型 → SDXLJ-C型 一、产品概述 零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用,使装置元件动作实现保护或监控。 SDX-LJ系列零序电流互感器是电缆型,采用ABS工程塑料外壳,树脂浇注成全密封,绝缘性能好,外型美观,具有灵敏度高,线性度好,运行可靠,安装方便的特点,其性能优于一般的零序电流互感器。应用范围广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式(中性点接地、消弧线圈接地)选用相适应的零序电流互感器。 二、型号含义 SDX –L J B/C 外形 三、使用条件 1、环境温度:-10℃~60℃日平均气温不超过+40℃ 2、海拔高度≤1000m(高原使用时特殊订货) 3、相对湿度≤85% 4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。 四、产品类别及主要数据 1、电压:0.38~66KV 2、电网频率:50HZ 3、同名端,一次由互感器正面“L1”侧穿入,二次为“K1” 4、型号及数据、外形尺寸见图表 五、安装 1、 整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器 2、 开口式互感器安装可随时进行,具体安装方法如下: ⑴拆下互感器“K1‘”、“K2‘”的联接压片。 ⑵将互感器顶部两条内六角螺栓松开拆下,互感器便分成两部分。 后拧上内六角螺栓,互感器两部分要对齐以免影响性能。 生产厂家 电流互感器 接地保护 J 为 10P 级保护 加大容量型即大于10VA 内孔径 ⑷将联接片固定在“K1‘”、“K2‘”上。 ⑸开口式互感器上下两部分不可与其他互感器互换。 六、定制 由于电力系统的快速发展,运行方式多种多样,各类型的保护及监测式计量装置层出不穷,又有大批的国外保护装置进口,所需要的零序电流互感器种类也就很多,我公司可根据用户需要,设计生产各种规格和各种孔径的零...
