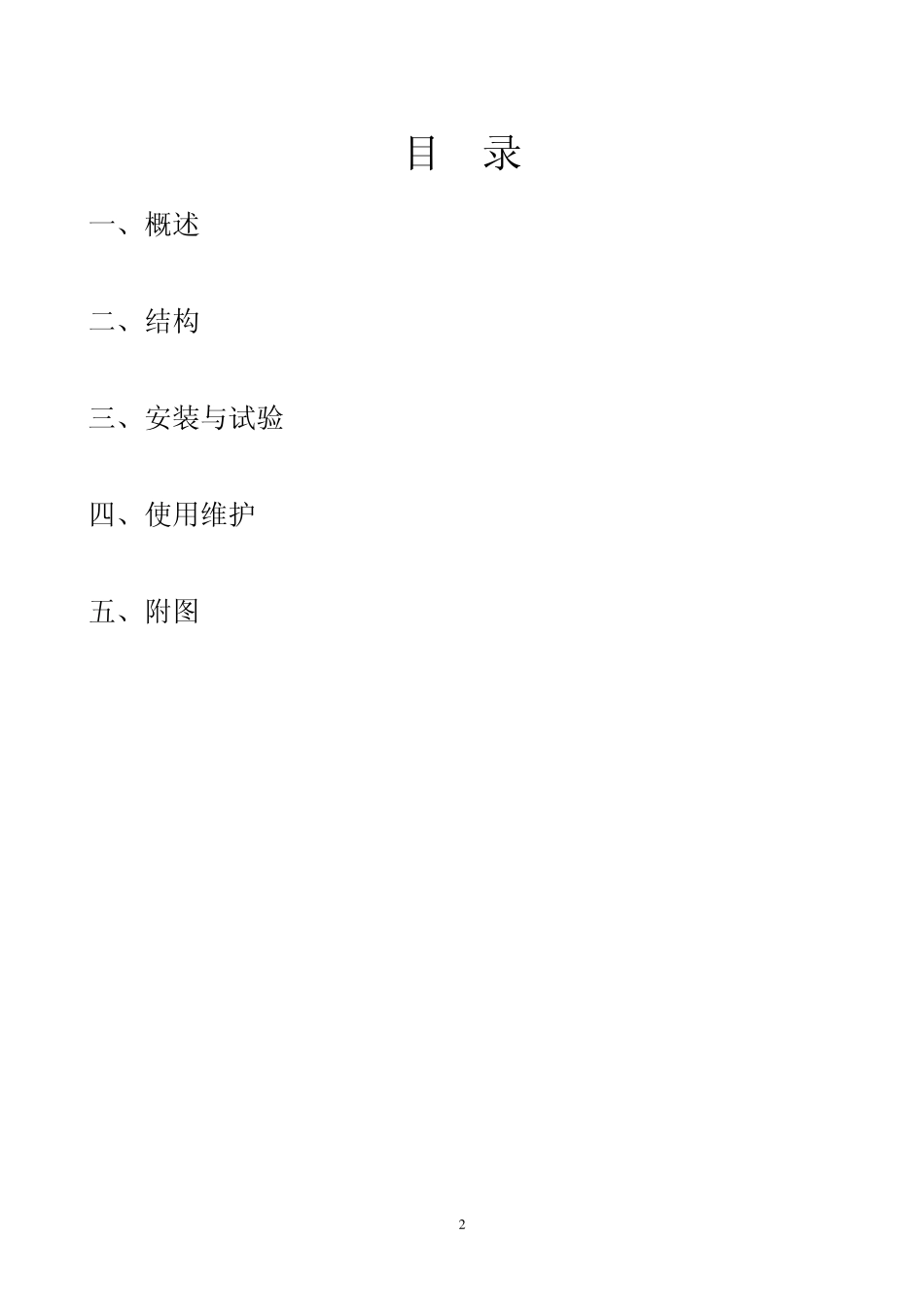

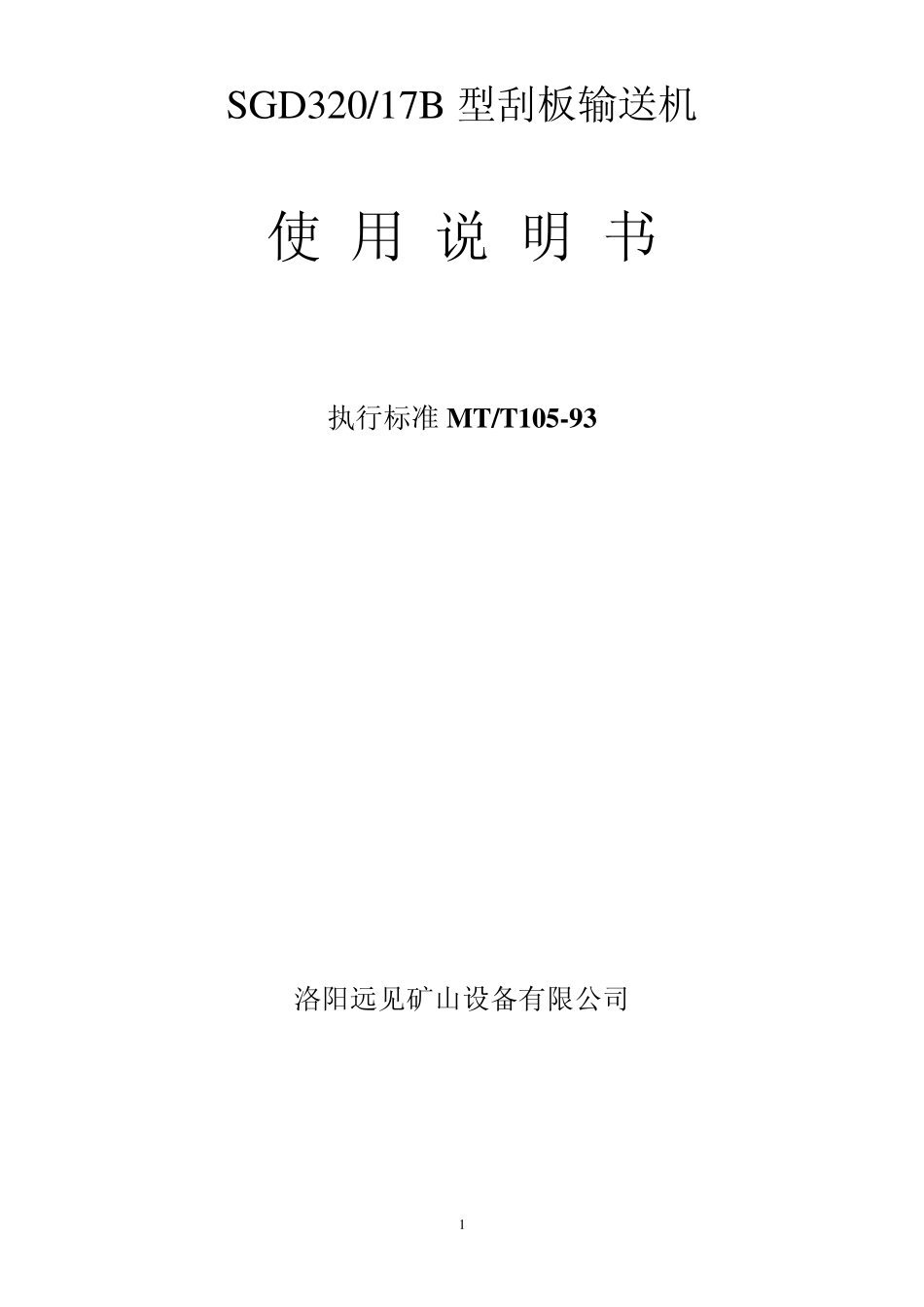

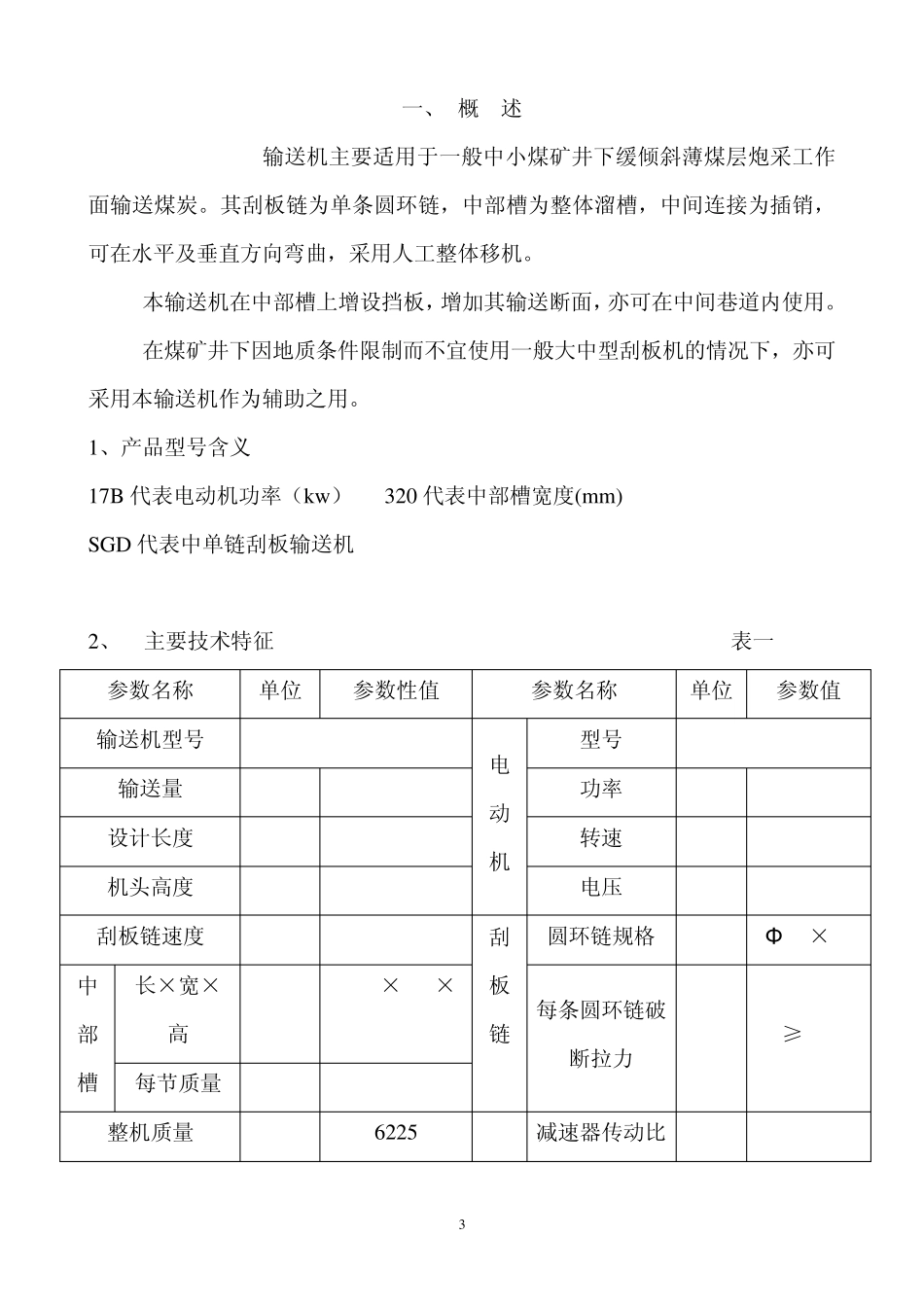

1 SGD320/17B 型刮板输送机 使 用 说 明 书 执行标准 MT/T105-93 洛阳远见矿山设备有限公司 2 目 录 一、概述 二、结构 三、安装与试验 四、使用维护 五、附图 3 一、 概 述 SGD320/17B输送机主要适用于一般中小煤矿井下缓倾斜薄煤层炮采工作面输送煤炭。其刮板链为单条圆环链，中部槽为整体溜槽，中间连接为插销，可在水平及垂直方向弯曲，采用人工整体移机。 本输送机在中部槽上增设挡板，增加其输送断面，亦可在中间巷道内使用。 在煤矿井下因地质条件限制而不宜使用一般大中型刮板机的情况下，亦可采用本输送机作为辅助之用。 1、产品型号含义 17B 代表电动机功率（kw） 320 代表中部槽宽度(mm) SGD 代表中单链刮板输送机 2、 主要技术特征 表一 参数名称 单位 参数性值 参数名称 单位 参数值 输送机型号 SGD320/17B 电 动 机 型号 YBS-17-4 输送量 T/h 40 功率 kw 17 设计长度 m 80 转速 r/min 1470 机头高度 mm 480 电压 V 380/660 刮板链速度 m/s 0.59 刮 板链 圆环链规格 mm Φ 14×50 中 部 槽 长×宽×高 mm 1200×320×156 每条圆环链破断拉力 kN ≥250 每节质量 kg 55 整机质量 kg 6225 减速器传动比 24.95 4 二、 结 构 本输送机主要由传动装置、支撑梁、过渡槽、中部槽、刮板链、机尾（见图一）。 输送机的设计长度为 80 米，在使用中可根据工作面的实际情况适当加长或缩短。 传动装置（图二）是产品的传动机构，主要由电动机、减速器、机头链轮、机头架、联轴节等部件组成。减速器用 4 条 M24 的螺栓安装在机头架的侧板上，电动机通过连接罩与减速器连接在一起，减速器的主动轴通过木销联轴节与电动机相连接，减速器的输出轴插入机头架的侧板上的支撑孔内与机头链轮用键相连接。传递动力时，电动机把扭矩通过木销联轴节传递给减速器，经过减速再把扭矩传递给机头链轮，带动刮板链条在中部槽内运动，达到运输煤炭的目的。为了便于整体推移输送机，在机头架的下部安装推移梁和支撑梁。 减速器（图三）为三级齿轮变速机构，它由一对弧形锥齿轮，一对斜齿圆柱齿轮和一对直齿圆柱齿轮组成，齿轮的主要参数及各级速比如表1 表1 级数 齿轮模数 齿轮螺旋角 大齿轮齿数 小齿轮齿数 速比 第一级 5 β =33°44′56″ 36 14 2.57 第二级 Mn=5 β =10° 44 13 3.38 第三级 6 43 15 2.87 总速比 24.95 ...
