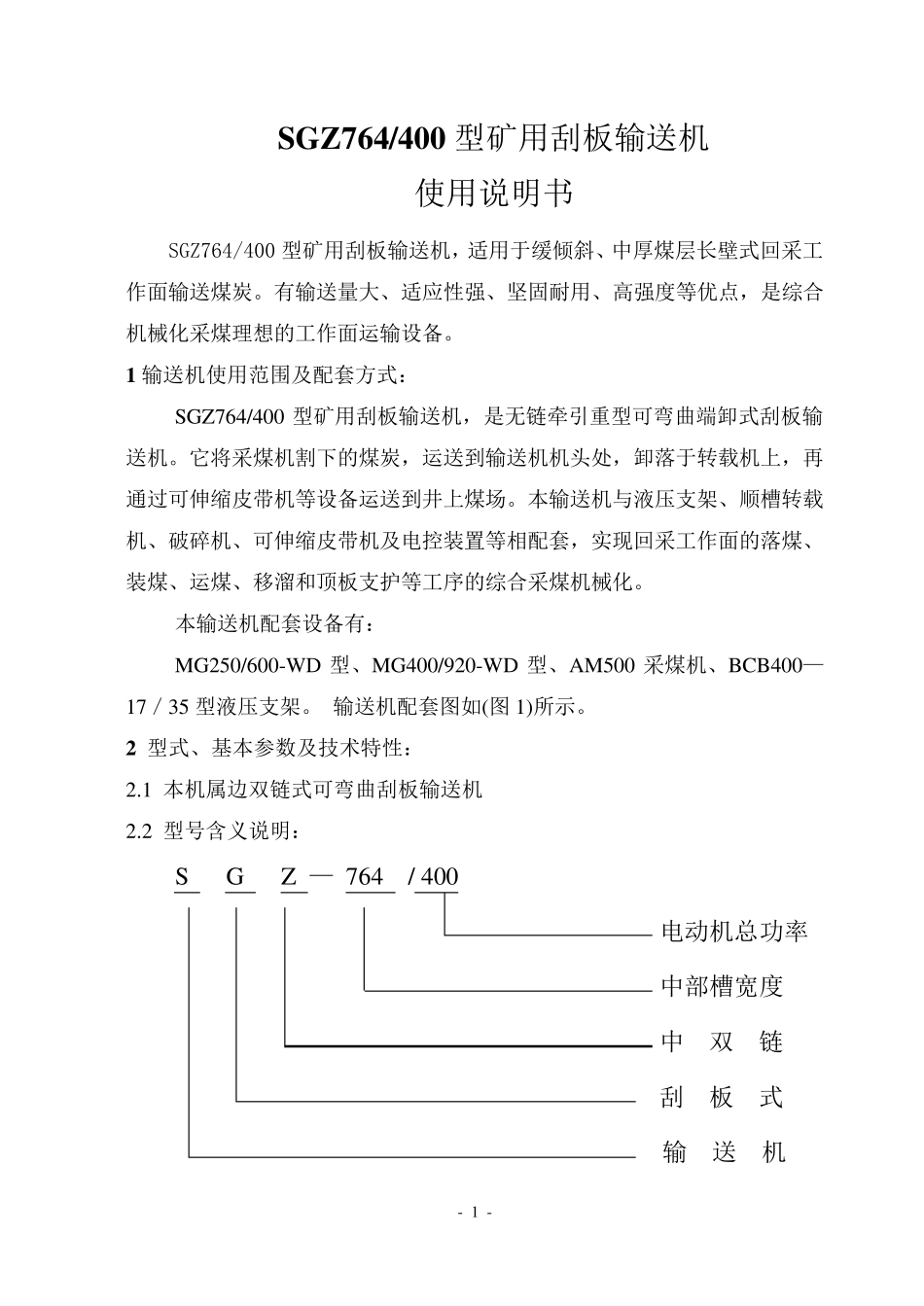

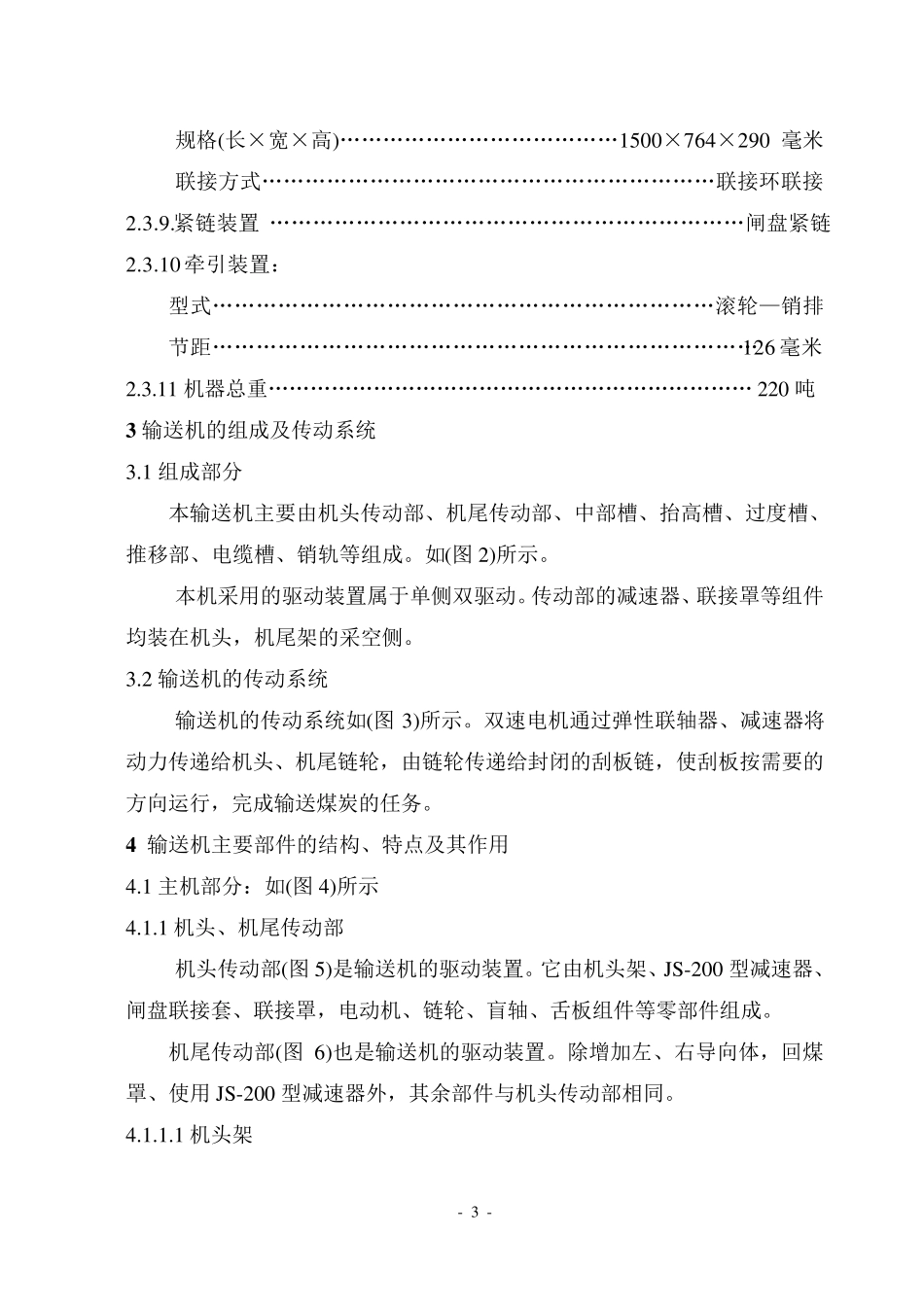

- 1 - SGZ764/400 型矿用刮板输送机 使用说明书 SGZ764/400 型矿用刮板输送机，适用于缓倾斜、中厚煤层长壁式回采工作面输送煤炭。有输送量大、适应性强、坚固耐用、高强度等优点，是综合机械化采煤理想的工作面运输设备。 1 输送机使用范围及配套方式： SGZ764/400 型矿用刮板输送机，是无链牵引重型可弯曲端卸式刮板输送机。它将采煤机割下的煤炭，运送到输送机机头处，卸落于转载机上，再通过可伸缩皮带机等设备运送到井上煤场。本输送机与液压支架、顺槽转载机、破碎机、可伸缩皮带机及电控装置等相配套，实现回采工作面的落煤、装煤、运煤、移溜和顶板支护等工序的综合采煤机械化。 本输送机配套设备有： MG250/600-WD 型、MG400/920-WD 型、AM500 采煤机、BCB400—17／35 型液压支架。 输送机配套图如(图 1)所示。 2 型式、基本参数及技术特性： 2.1 本机属边双链式可弯曲刮板输送机 2.2 型号含义说明： S G Z — 764 / 400 电动机总功率 中部槽宽度 中 双 链 刮 板 式 输 送 机 - 2 - 2.3 技术特征： 2.3.1 设计长度………………………………………………………………200 米 出厂长度………………………………………………………………180 米 2.3.2 输送量…………………………………………………………800 吨／小时 2.3.3 刮板链速度………………………………………………………1.1 米/秒 2.3.4 电动机 型号………………………………………………YBKYSS—100/200—8/4 功率……………………………………………………………2×200 千瓦 转速…………………………………………………………735/1140 转/分电压…………………………………………………………………1140 伏 2.3.5 启动器 型号……………………………………………………QJZ-2 X200/1140S 2.3.6 减速器 型号…………………………………………………………………JS-200 传动比…………………………………………………………………32.677 冷却方式………………………………………………………………水冷 2.3.7、刮板链 型式…………………………………………………………………中双链 圆环链规格…………………………………………………26×92 毫米 最小破断负荷……………………………………………………833 千牛 链条中心距………………………………………………………120 毫米 刮板链段长...
