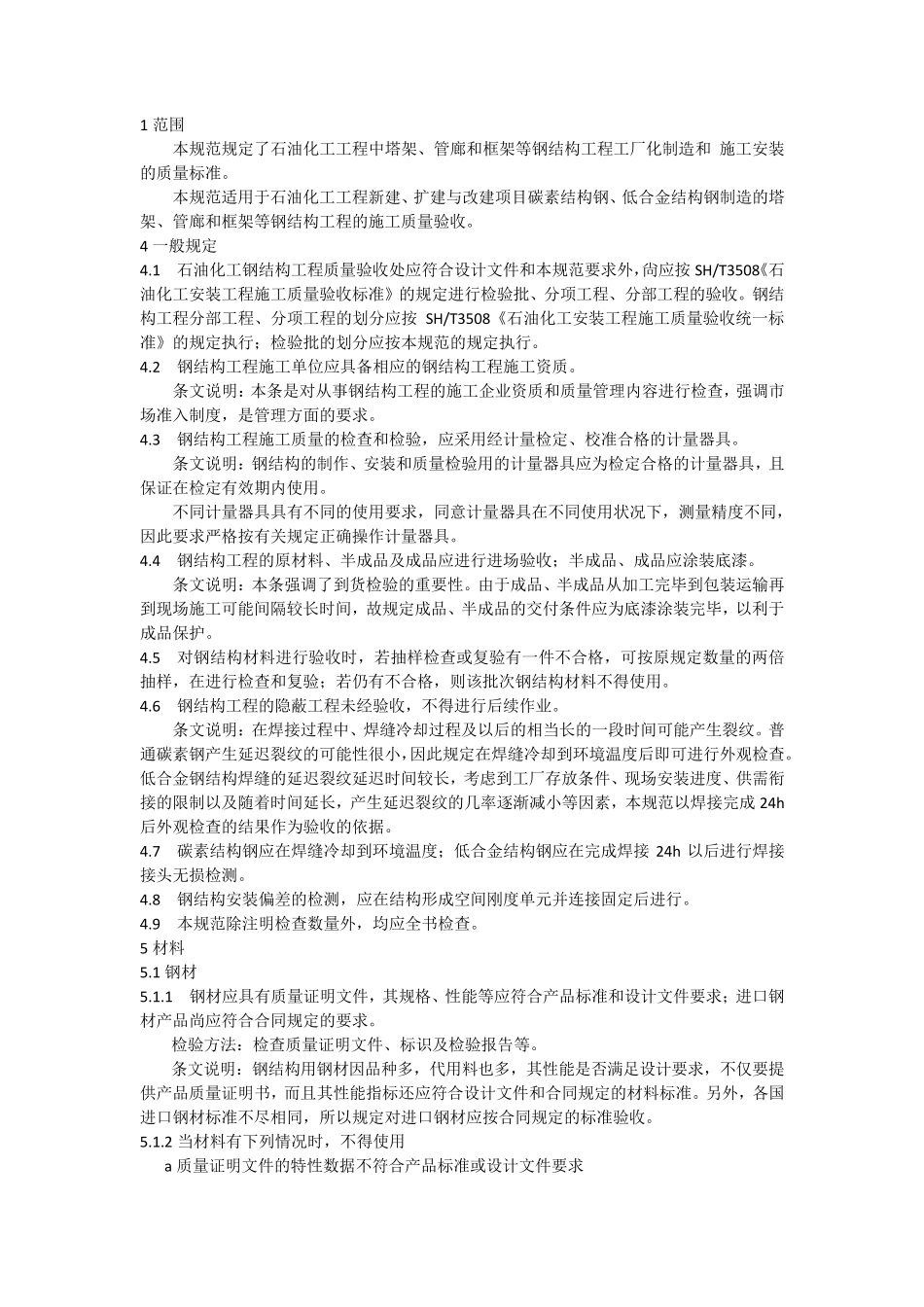

1 范围 本规范规定了石油化工工程中塔架、管廊和框架等钢结构工程工厂化制造和 施工安装的质量标准。 本规范适用于石油化工工程新建、扩建与改建项目碳素结构钢、低合金结构钢制造的塔架、管廊和框架等钢结构工程的施工质量验收。 4 一般规定 4.1 石油化工钢结构工程质量验收处应符合设计文件和本规范要求外，尙应按 SH/T3508《石油化工安装工程施工质量验收标准》的规定进行检验批、分项工程、分部工程的验收。钢结构工程分部工程、分项工程的划分应按 SH/T3508《石油化工安装工程施工质量验收统一标准》的规定执行；检验批的划分应按本规范的规定执行。 4.2 钢结构工程施工单位应具备相应的钢结构工程施工资质。 条文说明：本条是对从事钢结构工程的施工企业资质和质量管理内容进行检查，强调市场准入制度，是管理方面的要求。 4.3 钢结构工程施工质量的检查和检验，应采用经计量检定、校准合格的计量器具。 条文说明：钢结构的制作、安装和质量检验用的计量器具应为检定合格的计量器具，且保证在检定有效期内使用。 不同计量器具具有不同的使用要求，同意计量器具在不同使用状况下，测量精度不同，因此要求严格按有关规定正确操作计量器具。 4.4 钢结构工程的原材料、半成品及成品应进行进场验收；半成品、成品应涂装底漆。 条文说明：本条强调了到货检验的重要性。由于成品、半成品从加工完毕到包装运输再到现场施工可能间隔较长时间，故规定成品、半成品的交付条件应为底漆涂装完毕，以利于成品保护。 4.5 对钢结构材料进行验收时，若抽样检查或复验有一件不合格，可按原规定数量的两倍抽样，在进行检查和复验；若仍有不合格，则该批次钢结构材料不得使用。 4.6 钢结构工程的隐蔽工程未经验收，不得进行后续作业。 条文说明：在焊接过程中、焊缝冷却过程及以后的相当长的一段时间可能产生裂纹。普通碳素钢产生延迟裂纹的可能性很小，因此规定在焊缝冷却到环境温度后即可进行外观检查。低合金钢结构焊缝的延迟裂纹延迟时间较长，考虑到工厂存放条件、现场安装进度、供需衔接的限制以及随着时间延长，产生延迟裂纹的几率逐渐减小等因素，本规范以焊接完成 24h后外观检查的结果作为验收的依据。 4.7 碳素结构钢应在焊缝冷却到环境温度；低合金结构钢应在完成焊接 24h 以后进行焊接接头无损检测。 4.8 钢结构安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。 4.9 本规范除注明检查数量外，均应全书...
