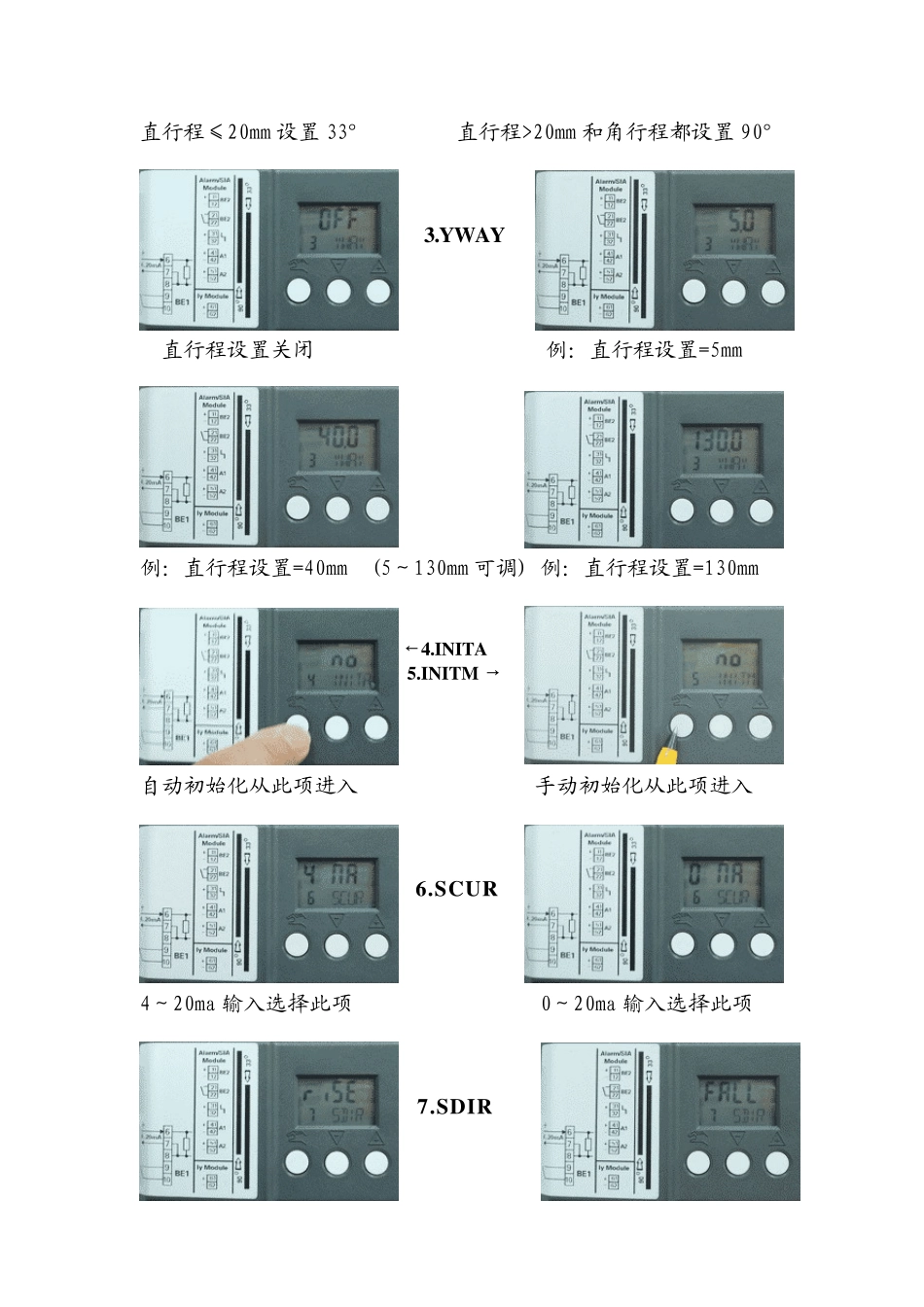

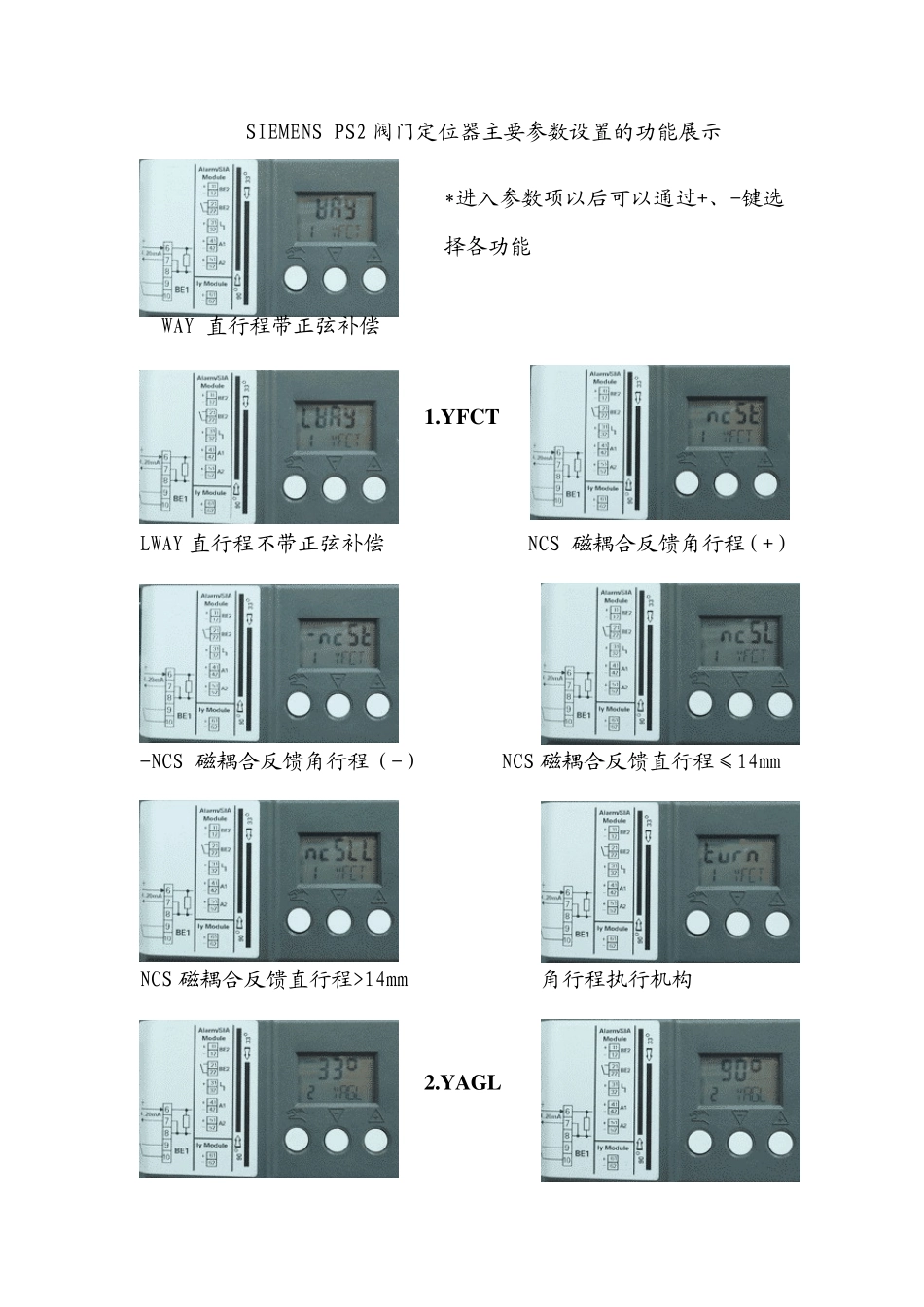

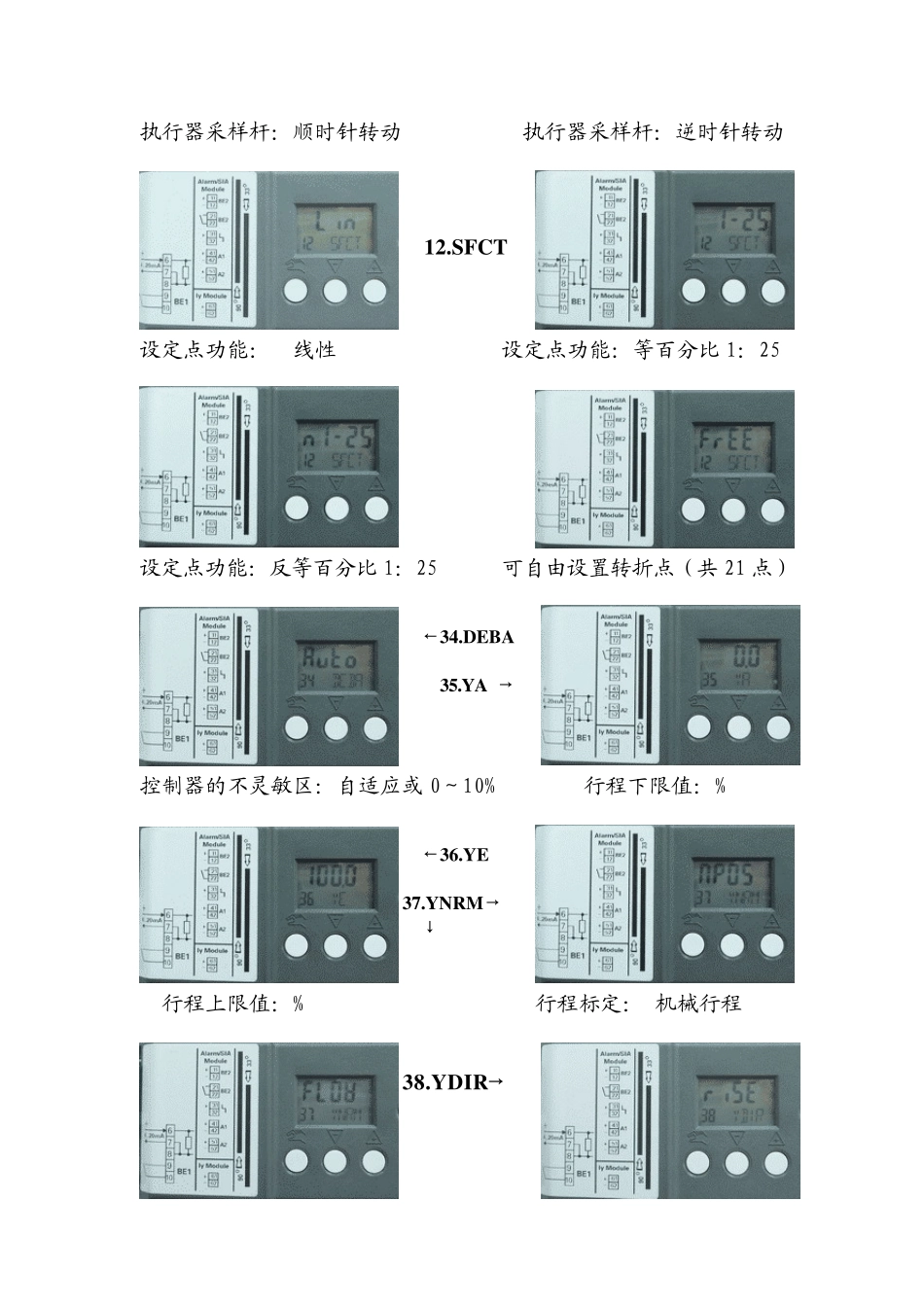

SIEMENS PS2 阀门定位器主要参数设置的功能展示 *进入参数项以后可以通过+、-键选择各功能 WAY 直行程带正弦补偿 1.YFCTLWAY 直行程不带正弦补偿 NCS 磁耦合反馈角行程（+） -NCS 磁耦合反馈角行程（-） NCS 磁耦合反馈直行程≤14mm NCS 磁耦合反馈直行程>14mm 角行程执行机构 2.YAGL 直行程≤20mm 设置33° 直行程>20mm 和角行程都设置90° 直行程设置关闭 例：直行程设置=5mm 例：直行程设置=40mm (5～130mm 可调) 例：直行程设置=130mm 自动初始化从此项进入 手动初始化从此项进入 4～20ma 输入选择此项 0～20ma 输入选择此项 7.SDIR 6.SCUR ←4.INITA 5.INITM →3.YWAY 执行器采样杆：顺时针转动 执行器采样杆：逆时针转动 12.SFCT设定点功能： 线性 设定点功能：等百分比1：25 设定点功能：反等百分比1：25 可自由设置转折点（共21 点） 控制器的不灵敏区：自适应或0～10% 行程下限值：% ←34.DEBA 35.YA → ←36.YE 37.YNRM→ ↓ 行程上限值：% 行程标定： 机械行程 38.YDIR→行程标定： 流量 行程方向显示（上升） 39.Y CLS→ 行程方向显示（下降） 行程紧密关闭功能：无 行程紧密关闭功能：顶端 行程紧密关闭功能：顶端和底端 ←40.YCDO 41.YCUP→ 底端紧密关闭值：%可设 顶端紧密关闭值：%可设 42.BIN1 BI1 9、10 端子输入功能不用 BI1 输入-功能：仅有信号 9、10 端子闭合为+ 9、10 端子断开为- BI1 输入+功能:仅有信号 BI1 输入+：启用组态锁定 BI1 输入+：锁定组态+手动 BI1 输入+：驱动到上限位置 BI1 输入+：驱动到下限位置 BI1 输入+：锁定行程（保位） BI1 输入-：驱动到上限位置 BI1 输入-：驱动到上限位置 BI1 输入-：锁定行程（保位） BI211、12 端子输入功能不用 44.AFCT43.BIN2→ 报警功能不用 +设置低报警、高报警 输出闭合信号为+ 输出断开信号为- +设置低低报警、低报警 +设置高报警、高高报警 -设置低报警、高报警 -设置低低报警、低报警 45.A1→ +设置高报警、高高报警 第一报警值的临界响应值 ←46.A2 47.FCT→ 第二报警值的临界响应值 报警输出+功能： 故障 报警输出+功能：故障+手动+BI 报警输出-功能：故障+手动 报警输出-功能：故障+手动+BI 报警输出-功能： 故障 48.TIM监视故障“控制偏差”秒时间 监视故障“控制偏差”的响应值% ←49.LIM 50.STRK→ 监视故障“控制偏差”的响应值%为自动 执行器行程数累计限值 51.DCHG→例：执行器行程数累计数设 6140 次 执行器方向改变累计限值 ←52.ZERO 54.DEBA→ 执行器零极限值的监视% 执行器顶极限值的监视% 55.PRST恢复工厂预设定值：未启动 恢复工厂预设定值：开始 恢复工厂预设定值：已完成 上海先旺自动化工程系统有限公司技术部 2008.08
