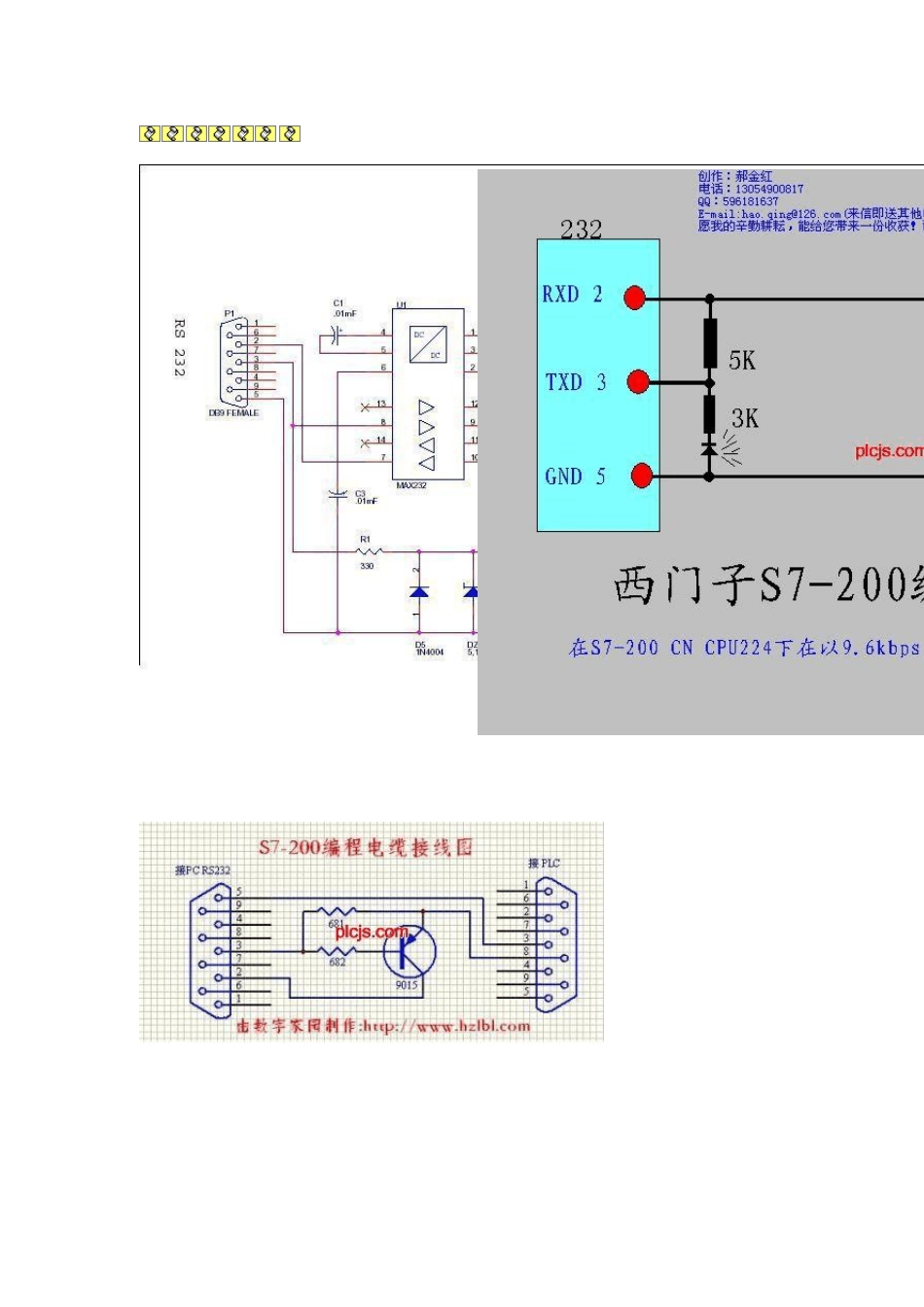

SIEMENS 编程电缆制作 *********************************************************** SIEMENS编程电缆制作2008-06-25 14:04:13 阅读135 评论0 字号：大中小 订阅 一、SIEMENS S7 — 300/400 编程电缆（SIEMENS 公司称为 MPI 适配器，接 PC机串口的为 6ES7 972-0CA23-0XA0，）的延长线（SIEMENS 公司称为编程电缆或者MPI 电缆 6ES7）制作： MPI 适配器 PC 侧 PC （9 SUB MALE ） （9 SUB FEMALE） 3 （T） 2 （R） 2 （R） 3 （T） 5 （G） 5 （G） 7 （RTS） 8 （CTS） 目前 SIEMENS 公司生产了接 PC 机 USB 口的为 6ES7 972-0CB20-0XA0MPI 适配器。 二、SIEMENS S7—200 编程电缆制作： PLC RS485/RSRS232 PC （9 SUB MALE） （9 SUB FEMALE） 8 （D-） （D+） （T） 2 （R） 3 （D+） （D-） （R） 3 （T） 5 （G） （G） （G） 5 （G） 三、SIEMENS S7—200、300、400 PROFIBUS编程编程电缆制作：前提 是 已购 买 了CP5611、5613 通讯卡（与上位机通讯） PLC(MPI、DP) PC （CP 卡） （9 SUB MALE） （9 SUB MALE） 3 （D+） 3 （D+） 8 （D-） 8 （D-） simens s7-300 编程电缆(参考)编程电缆 2008-06-23 00:23:09 阅读27 评论0 字号：大中小 订阅 simens s7-300 编程电缆 RS-232 口 MPI/PC TX 2－－－－ 2 RD RX 3－－－－ 3 TD GND 5－－－－ 5 GND CTS 7－－－－ 7 RTS RTS 8－－－－ 8 CTS ***************************************************** 西门子 s 7 -2 0 0 和 3 0 0编程电缆制作方法 收藏此信息 打印该信息 添加：用户发布 来源：未知 *********************************************************** 电缆6ES7 901-0BF00-0AA0 、 6X V 1 440-2KH32、6ES7 901-1BF00-0X A0 制作。 6ES7 901-0BF00-0AA0 6X V 1 440-2KH32 6ES7 901-1BF00-0XA0 ************************************************* 软件使用的是《TP7 操作面盘之应用规划软件》。 TP7 人机与 PC 连线如下： HMI（25针母头） PC（9针母头） 2（TXD）-----------------------------------------------------------------2（RXD） 3（RXD）-----------------------------------------------------------------3（TXD） 7（GND）-----------------------------...
