simufact.forming中文手册教程VIP专享VIP免费

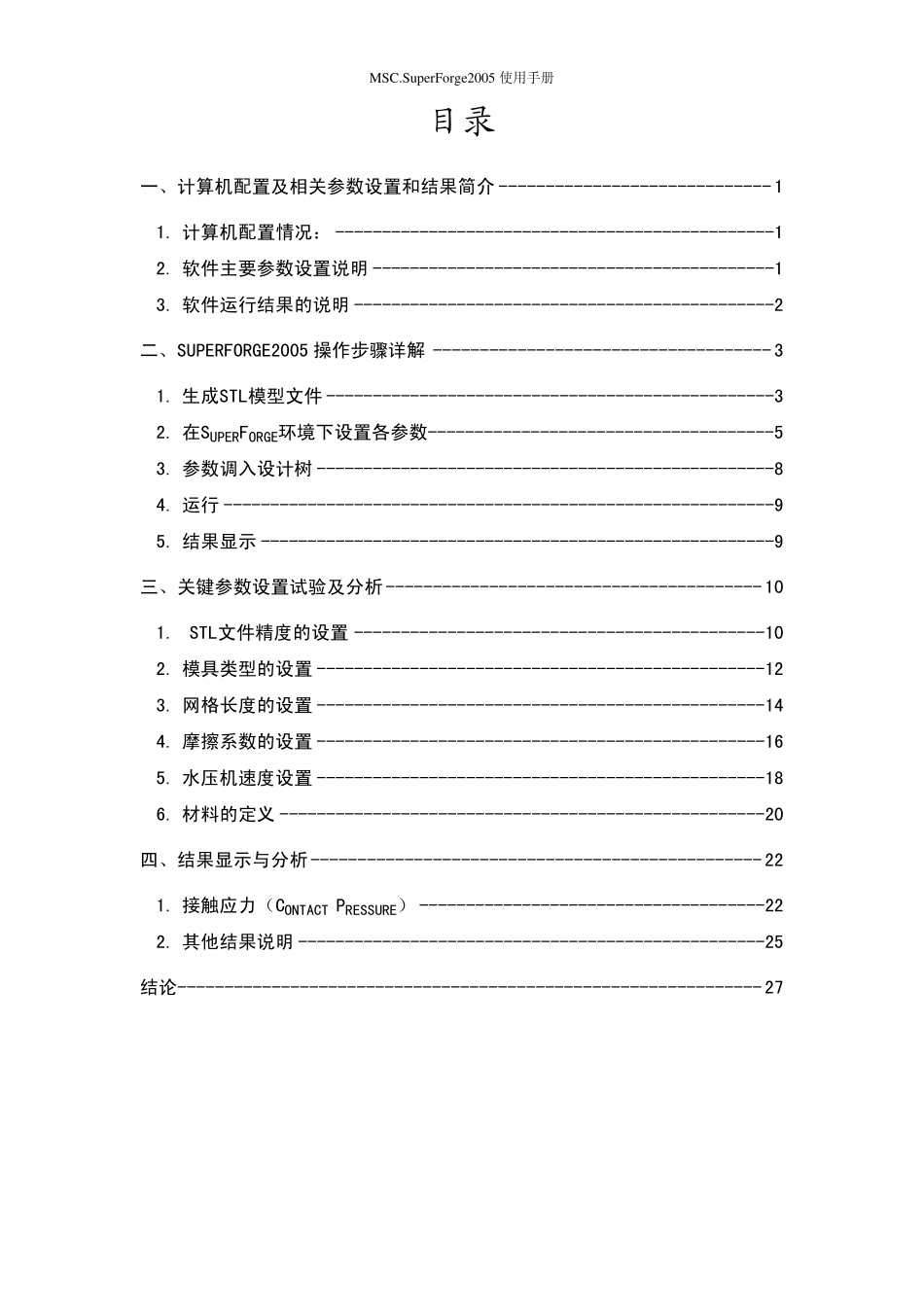

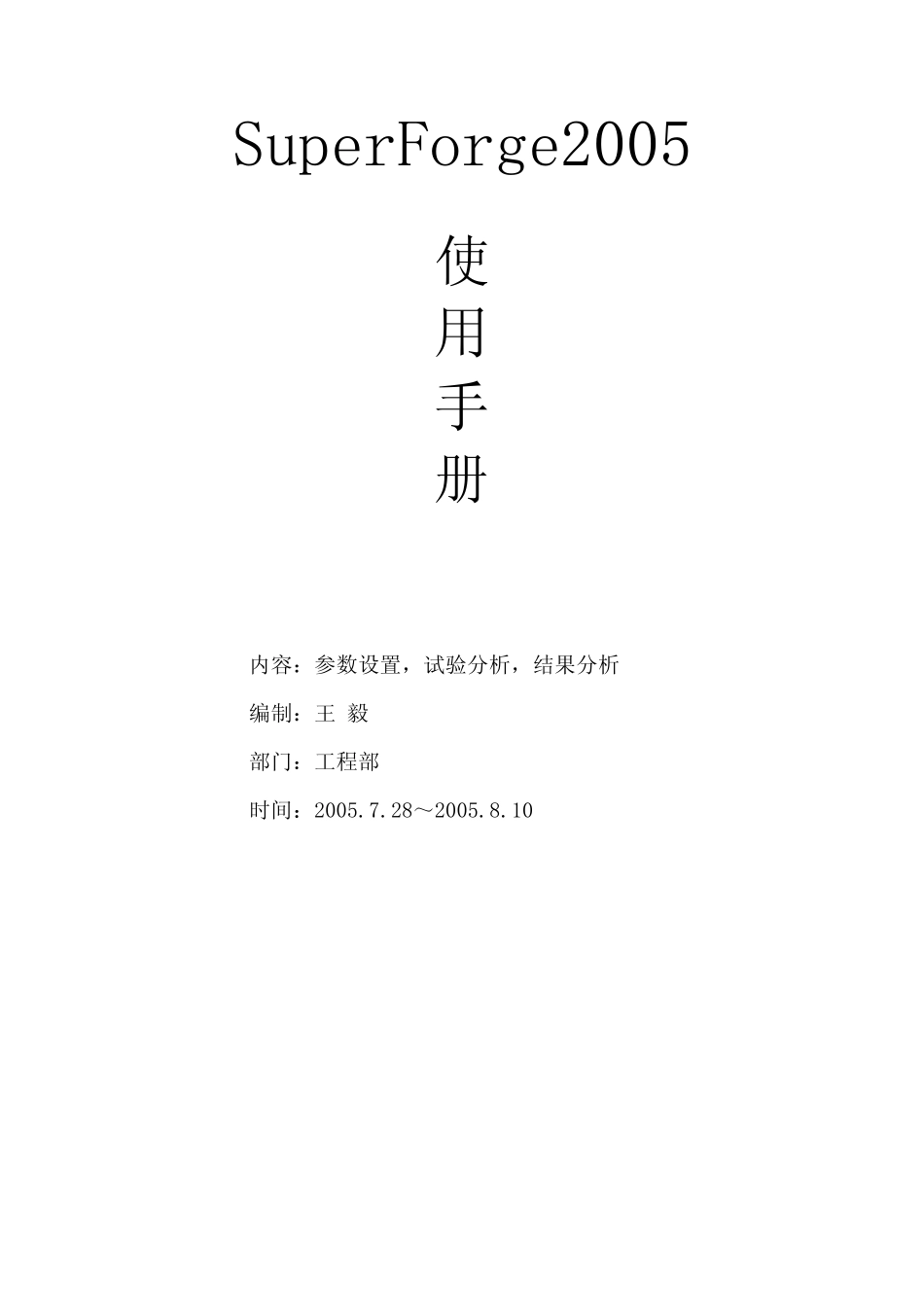

SuperForge2005 使 用 手 册 内容：参数设置，试验分析，结果分析 编制：王 毅 部门：工程部 时间：2005.7.28～2005.8.10 MSC.Su perForge2005 使用手册 目录 一、计算机配置及相关参数设置和结果简介 ----------------------------- 1 1. 计算机配置情况： -----------------------------------------------1 2. 软件主要参数设置说明 -------------------------------------------1 3. 软件运行结果的说明 ---------------------------------------------2 二、SUPERFORGE2005 操作步骤详解 ------------------------------------ 3 1. 生成STL模型文件 ------------------------------------------------3 2. 在SUPERFORGE环境下设置各参数-------------------------------------5 3. 参数调入设计树 -------------------------------------------------8 4. 运行 -----------------------------------------------------------9 5. 结果显示 -------------------------------------------------------9 三、关键参数设置试验及分析 ---------------------------------------- 10 1. STL文件精度的设置 --------------------------------------------10 2. 模具类型的设置 ------------------------------------------------12 3. 网格长度的设置 ------------------------------------------------14 4. 摩擦系数的设置 ------------------------------------------------16 5. 水压机速度设置 ------------------------------------------------18 6. 材料的定义 ----------------------------------------------------20 四、结果显示与分析------------------------------------------------ 22 1. 接触应力（CONTACT PRESSURE） -------------------------------------22 2. 其他结果说明 --------------------------------------------------25 结论-------------------------------------------------------------- 27 MSC.Su perForge2005 使用手册 一、计算机配置及相关参数设置和结果简介 Su perForge2005 试用过程是在2004 使用的一定经验之上进行的，对于我司的产品的一些参数，大体上已经有一定的积累，记录如下： 1 . 计算机配置情况： CPU：奔腾D520（64 位2.66 主频） 内存：2G 显卡：ATI X700 主板：Intel 915G 硬盘：120G(S...
