SKParcgis结合的详细教程VIP免费

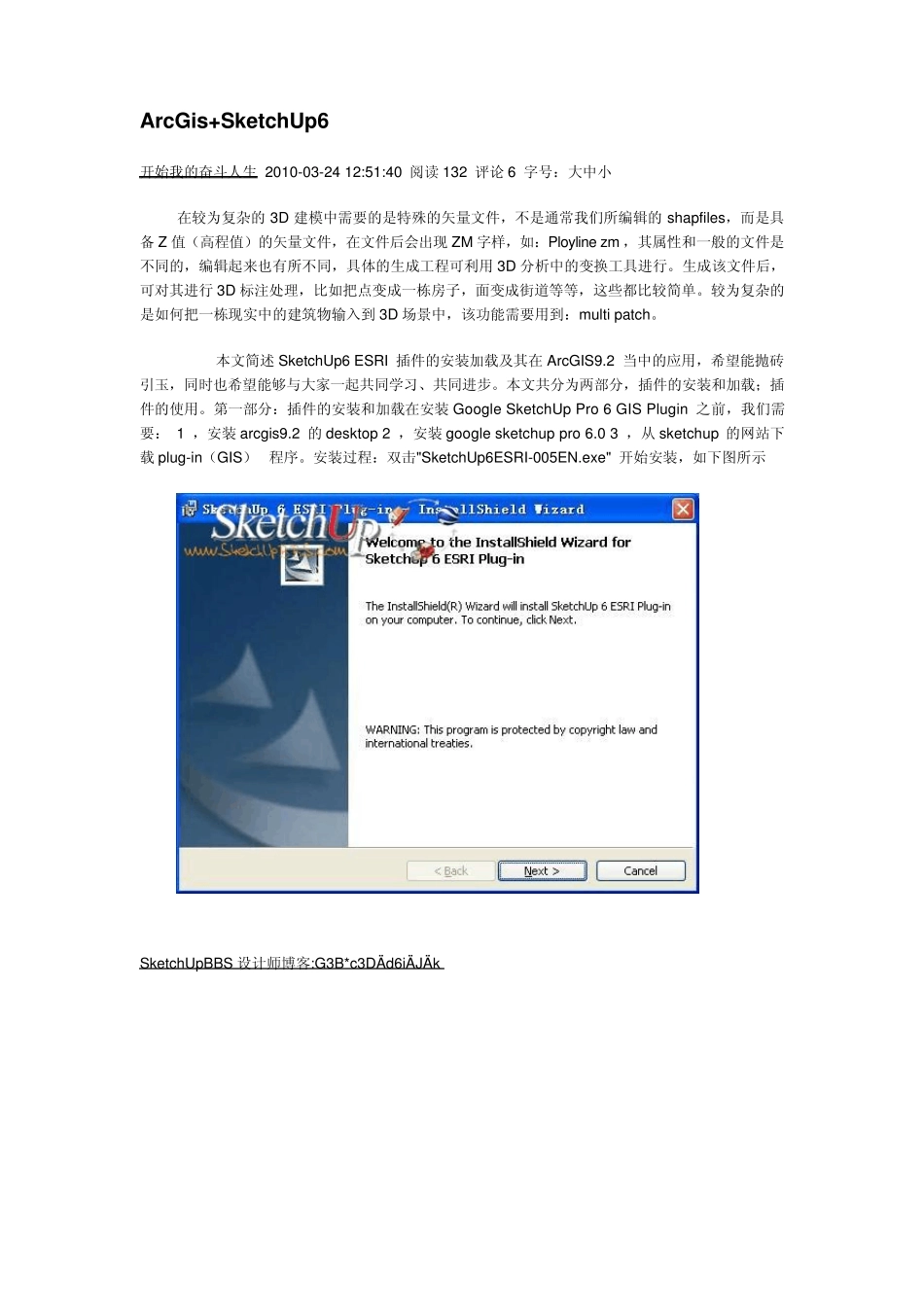

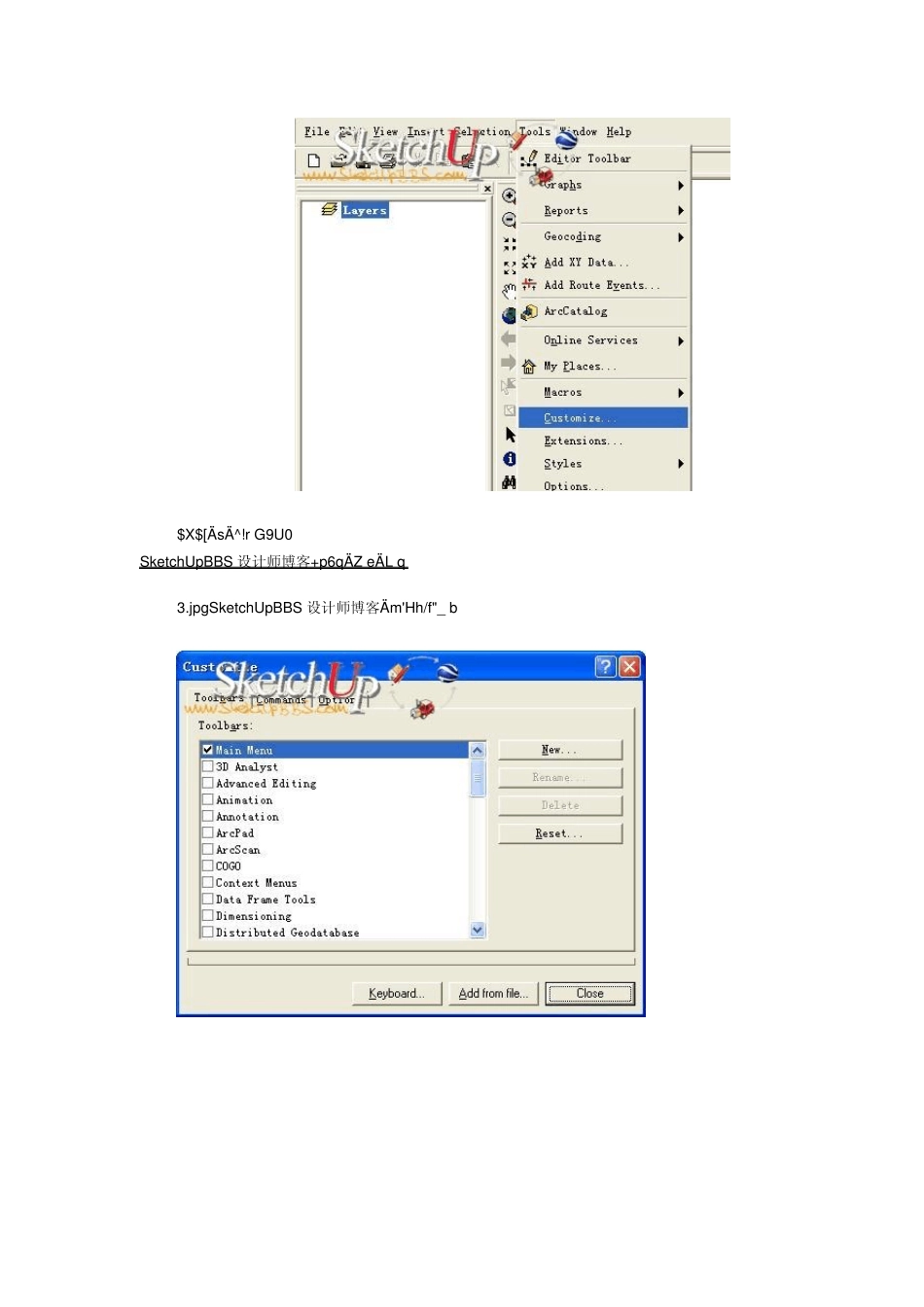

ArcGis+SketchUp6 开始我的奋斗人生 2010-03-24 12:51:40 阅读 132 评论 6 字号：大中小 在较为复杂的 3D 建模中需要的是特殊的矢量文件，不是通常我们所编辑的 shapfiles，而是具备 Z 值（高程值）的矢量文件，在文件后会出现 ZM 字样，如：Ployline zm ，其属性和一般的文件是不同的，编辑起来也有所不同，具体的生成工程可利用 3D 分析中的变换工具进行。生成该文件后，可对其进行 3D 标注处理，比如把点变成一栋房子，面变成街道等等，这些都比较简单。较为复杂的是如何把一栋现实中的建筑物输入到 3D 场景中，该功能需要用到：multi patch。 本文简述 SketchUp6 ESRI 插件的安装加载及其在 ArcGIS9.2 当中的应用，希望能抛砖引玉，同时也希望能够与大家一起共同学习、共同进步。本文共分为两部分，插件的安装和加载；插件的使用。第一部分：插件的安装和加载在安装 Google SketchUp Pro 6 GIS Plugin 之前，我们需要： 1 ，安装 arcgis9.2 的 desktop 2 ，安装 google sketchup pro 6.0 3 ，从 sketchup 的网站下载 plug-in（GIS） 程序。安装过程：双击"SketchUp6ESRI-005EN.exe" 开始安装，如下图所示 SketchUpBBS 设计师博客:G3B*c3D d6i J k 1.jpg 选择接受协议，单击"next" 下面这个对话框显示了将要安装的两个插件，分别为它们选择安装SketchUpBBS 设计师博客#|%Z WM$B ]:I(z0i$L y 2.jpg 注意：第二个组件（3D Analyst SketchUp 3D Symbol Support ）必须放到ArcGIS 程序的安装目录下。单击install… … finish ，完成安装如何将SketchUp 6 Tools 工具条添加到应用程序的界面上：启动一个ArcGIS 桌面程序，如 ArcMap 或者 ArcScene 。（本文以 ArcMap 为例）选择toolsàcustomize, 调出定制对话框（如下图） $X$[ s ^!r G9U0SketchUpBBS 设计师博客+p6q Z e L q 3.jpgSketchUpBBS 设计师博客 m'Hh/f"_ b 单击"Add From File" ，找到ArcGIS 的安装目录下的SketchUp6 5.jpg 选择文件 FeaturesToSkp.dll 。此时在 customize 中的 toolbars 一栏中可以看到 SketchUp 6 Tools 这一项，选中它（如下图）SketchUpBBS 设计师博客 O X;k | e T V 6.jpg 这时界面上应该出现一个小工具条。（如右所示） 7.png 在楼下，我们将学习怎样使用这个工具来创建 multipatch 在接着介...
