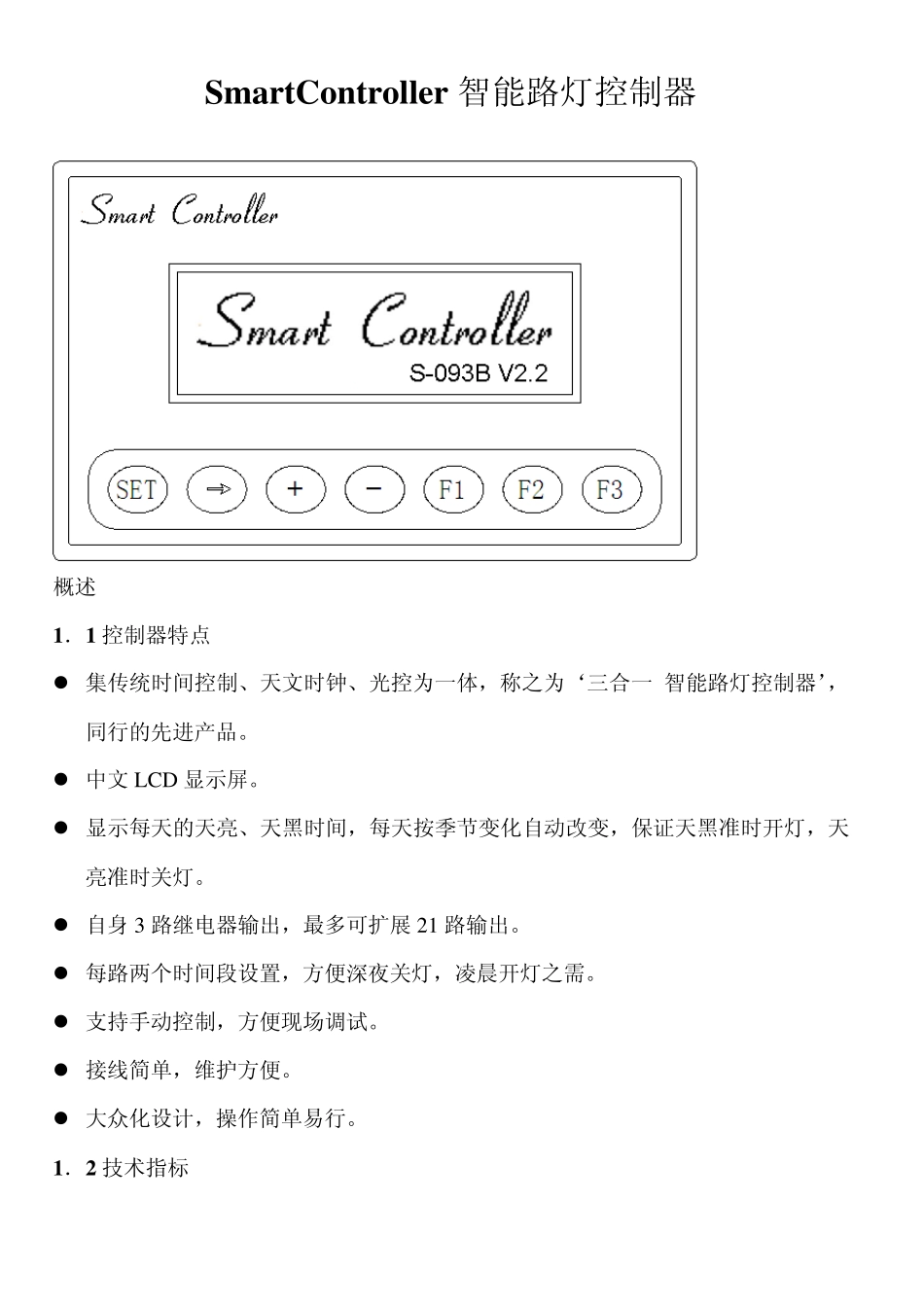

SmartController 智能路灯控制器 概述 1．1 控制器特点 集传统时间控制、天文时钟、光控为一体，称之为‘三合一 智能路灯控制器’，同行的先进产品。 中文LCD 显示屏。 显示每天的天亮、天黑时间，每天按季节变化自动改变，保证天黑准时开灯，天亮准时关灯。 自身 3 路继电器输出，最多可扩展 21 路输出。 每路两个时间段设置，方便深夜关灯，凌晨开灯之需。 支持手动控制，方便现场调试。 接线简单，维护方便。 大众化设计，操作简单易行。 1．2 技术指标 供电电源：AC/DC12~24V 电源消耗：< 3W 使用环境：温度 -40~85℃ 湿度< 90% 接点输出：3 路 5A 继电器输出/最多可扩展21 路 光感输入：光敏电阻 安装方式：面板开孔嵌入式 外形尺寸：162(长)×100(宽)×45(深) 面板开孔：156×92 注：单位 mm 面板按键说明 名称 功能 SET 翻页 -> 光标(移动光标到要修改的位置，主页无效) + 翻页/增加(修改要设定的数值，主页无效) - 翻页/减少(修改要设定的数值，主页无效) F1 手动(手动开关灯，主页才有效) F2 手动(手动开关灯，主页才有效) F3 手动(手动开关灯，主页才有效) 手动开关说明 主画面上按才起作用，F1、F2、F3分别是控制对应回路灯光的手动按钮。 在开灯的情况下，长按手动键(按1秒)为关灯，关灯后，自动开灯时间条件达到，或者光控开灯条件达到时，自动接通亮灯。 在关灯的情况下，长按手动键(按1秒)为开灯，开灯后，自动关灯时间条件达到，或者光控关灯条件达到时，自动断开灭灯。 主画面<1> 主画面 主画面上显示当前日期和时间，分别显示各回路的路灯开关状态，用图形表示出来，直观明了。 显示当地当天的天亮天黑时间，给用户在设定经纬度时间控制时带来方便。 页面选择画面<2> 页面选择画面 在主画面里，按‘SET’键，进入页面选择画面，输入要打开的页面编号，按‘SET’键，如果该编号页面存在，则进入该页面，否则返回主画面，页面编号分配如下列表： 编号 页面描述 001 系统参数设置（修改日期与地理位置） 002 预留 003 时控设置（修改开关灯时间/一周启停设置） 004 光控设置（修改光控值/光控启停设置） 005 输入电压与电流检测（选配） 006 支路电流检测（选配） 系统参数设置<3> 系统参数设置 控制器在投入使用前，先设定日期和时间、当地的经度和纬度，这样，控制器才准确地计算当地的天亮天黑时间。 请...
