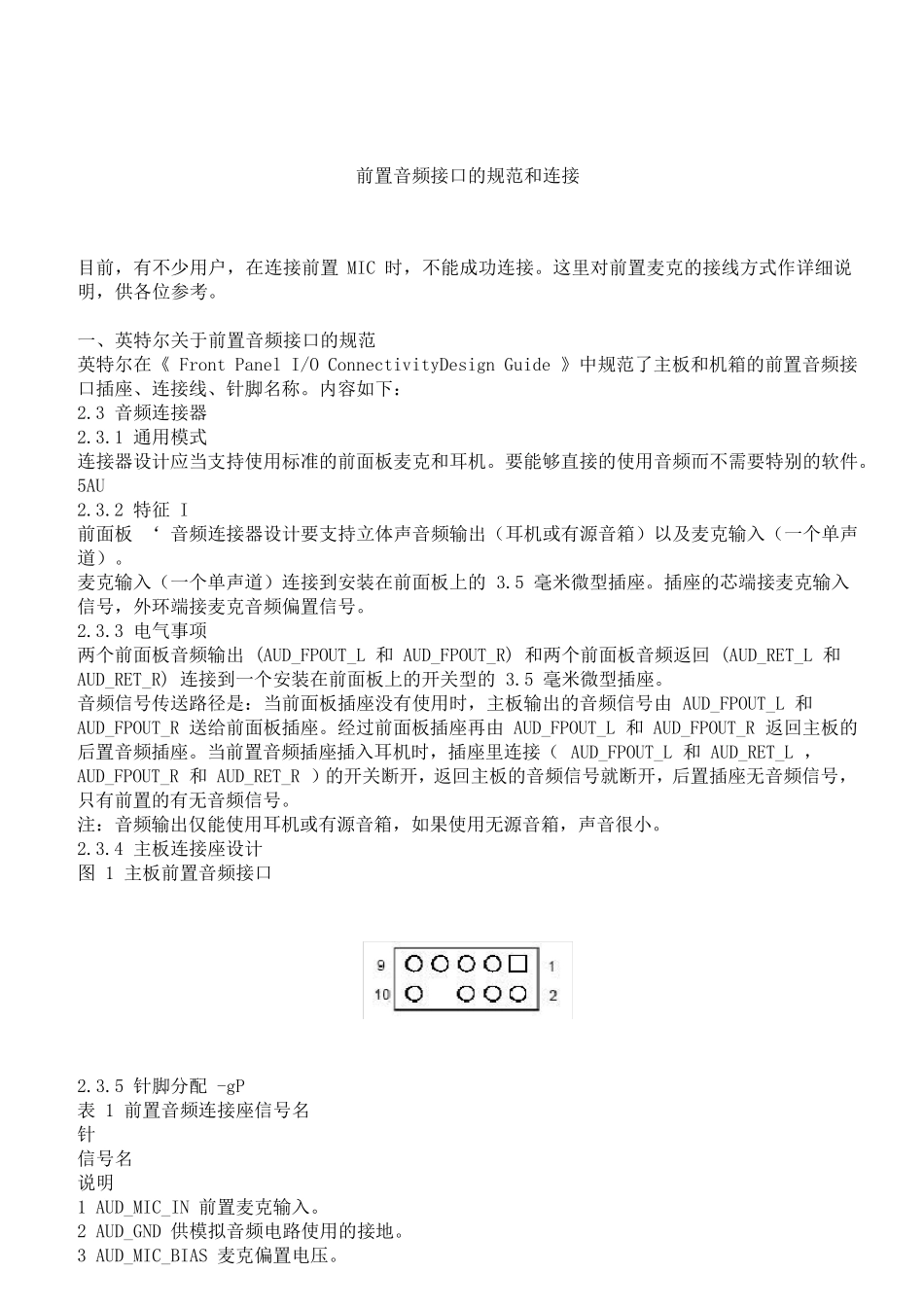

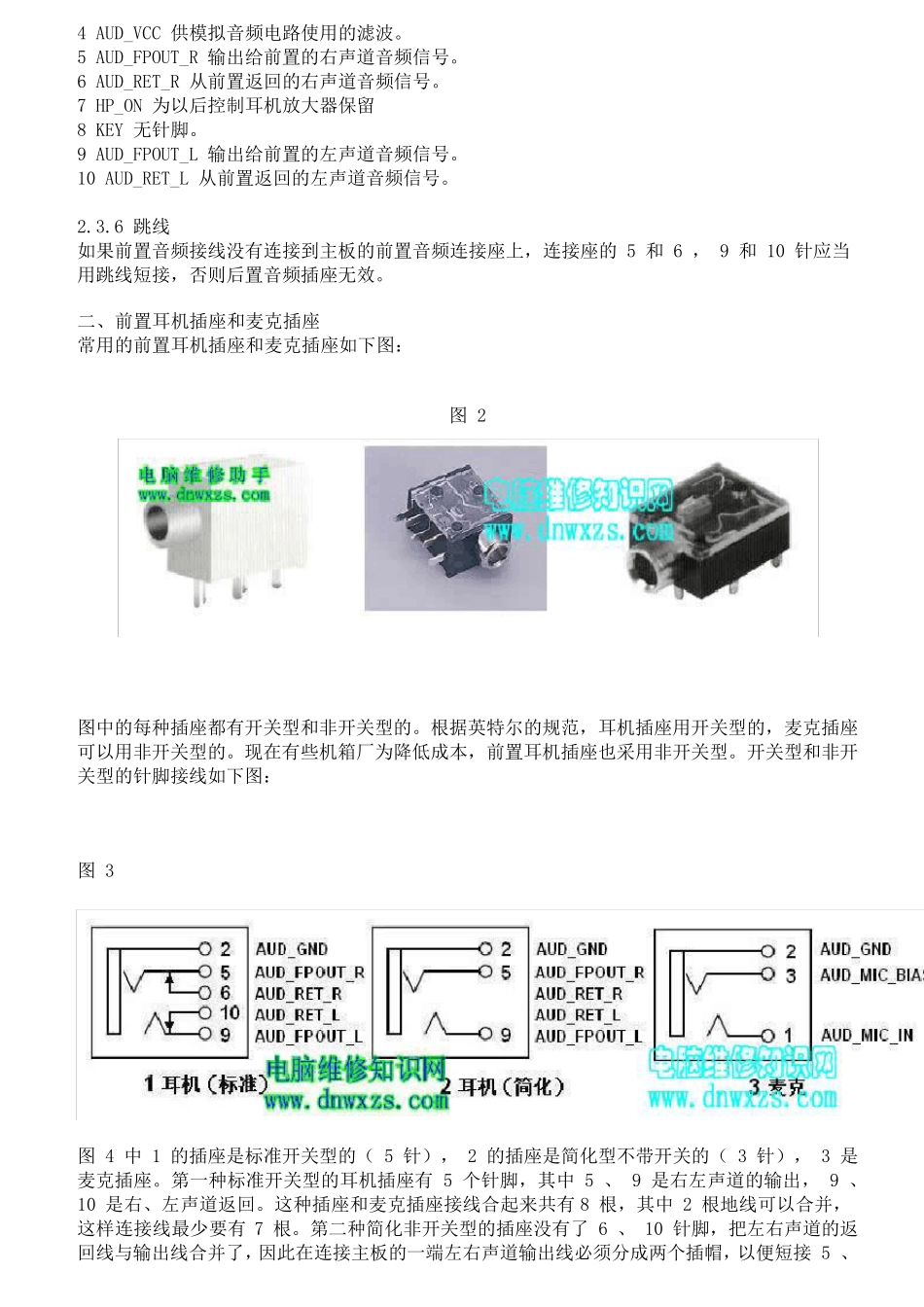

主板前置音频线接法 常用主板前置音频接口AUDIO 是按Intel®的 I/O 面 板连 接规 范 设 计 的 。 针 脚 定 义 (AUDIO)如 下 : 1, AUD_MIC---------前面 板麦 克 输 入 2, AUD_GND---------模 拟 音频电 路 用地 线 3, AUD_MIC_BIAS----麦 克 供 电 电 源 4, AUD_VCC---------给 模 拟 音频电 路 用的 已 滤 波 的 +5V 供 电 5, AUD_FPOUT_R-----前面 板右 声 道 音频信 号 6, AUD_RET_R-------前面 板右 声 道 音频信 号 返 回 7, HP_ON-----------保 留 给 将 来 耳 机 放 大 电 路 用 8, KEY-------------空 针 脚 9, AUD_FPOUT_L-----前面 板左 声 道 音频信 号 10,AUD_RET_L-------前面 板右 声 道 音频信 号 AUDIO 的 十 针 设 计 可 应 用于 带 有 功 率 放 大 器 和 音箱 的 高 档 机 箱 ， 也 可 以 应 用于 普 通 机 箱 的 前置耳 麦 插 口。 由 于 第 4 针 脚 是给 功 率 放 大 器 提 供 +5V 电 源 用的 ， 所 以 在 连 接普 通 机 箱 的 前置耳 麦插 口是千 万 不 要 把 任 何 一 条 线连 接到 第 4 针 脚 ， 否 则 会 烧 主板和 耳 麦 的 。 如 果 不 使 用前置音频插 口， 针 脚 5 & 6, 9 & 10 必 须 用跳 线帽 短 接， 这 样 输 出 信 号 才 会 转 到 后面 的 音频端 口。 否 则 后 面 的 Line-Out 音频接口将 不 起 作 用。 基 本 按Intel®的 I/O 面 板连 接规 范 设 计 ， 提 供 7 条 连 接线： 这 种 前置音频插 口的 耳 机 插 孔 带 有 弹 簧 开 关 ， 多 了 两 条 左 右 声 道 返 回 主板的 连 线（ LINE OUT RL和 LINE OUT RR）。 采用这 种 耳 机 插 孔 的 机 箱 ， 其背面 的 音频输 出 插 孔 用于 连 接音箱 ， 前置插 孔用于 连 接耳 机 。当使 用前置插 孔 连 接耳 机 时，自动断开 背面 的 音箱 ，拔出 耳 机 时自动连 接到 音箱 。 麦 克 输 入 （ MIC IN）————————>① 地 线（ GND） ———————————>② 麦 克 电 源 （ MIC POWER） ——————>③ 面 板右 声 道 输 出 (LINE OUT FR)—-——>⑤ 面 板右 声 道...
