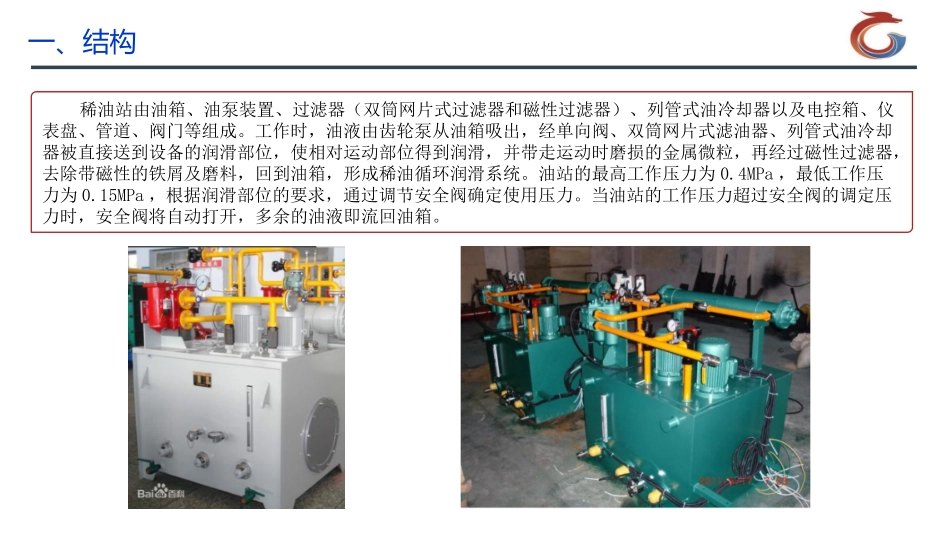

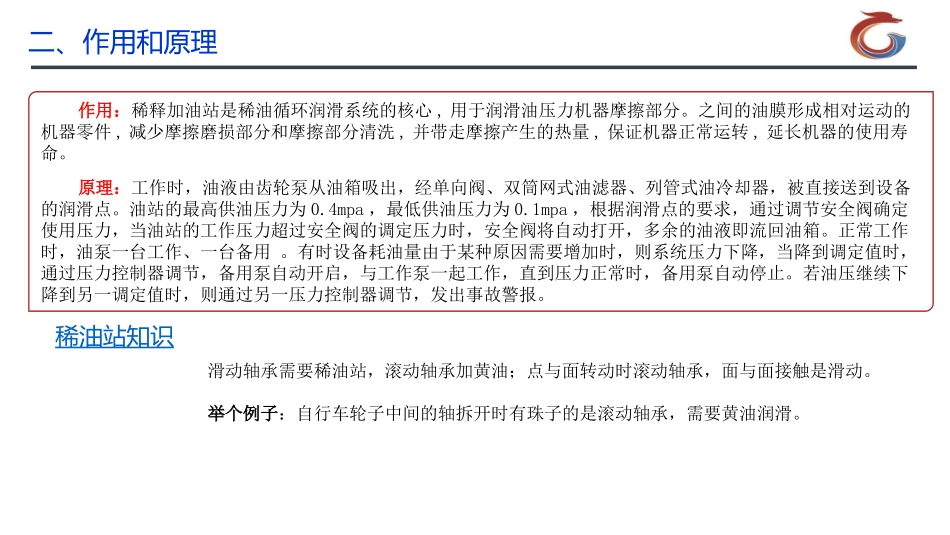

风机稀油站工作原理古雷石化动力分部技能培训课件之离心式风机原理PPT一、结构稀油站由油箱、油泵装置、过滤器（双筒网片式过滤器和磁性过滤器）、列管式油冷却器以及电控箱、仪表盘、管道、阀门等组成。工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网片式滤油器、列管式油冷却器被直接送到设备的润滑部位，使相对运动部位得到润滑，并带走运动时磨损的金属微粒，再经过磁性过滤器，去除带磁性的铁屑及磨料，回到油箱，形成稀油循环润滑系统。油站的最高工作压力为0.4MPa，最低工作压力为0.15MPa，根据润滑部位的要求，通过调节安全阀确定使用压力。当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液即流回油箱。二、作用和原理作用：稀释加油站是稀油循环润滑系统的核心,用于润滑油压力机器摩擦部分。之间的油膜形成相对运动的机器零件,减少摩擦磨损部分和摩擦部分清洗,并带走摩擦产生的热量,保证机器正常运转,延长机器的使用寿命。原理：工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网式油滤器、列管式油冷却器，被直接送到设备的润滑点。油站的最高供油压力为0.4mpa，最低供油压力为0.1mpa，根据润滑点的要求，通过调节安全阀确定使用压力，当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液即流回油箱。正常工作时，油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时，则系统压力下降，当降到调定值时，通过压力控制器调节，备用泵自动开启，与工作泵一起工作，直到压力正常时，备用泵自动停止。若油压继续下降到另一调定值时，则通过另一压力控制器调节，发出事故警报。稀油站知识滑动轴承需要稀油站，滚动轴承加黄油；点与面转动时滚动轴承，面与面接触是滑动。举个例子：自行车轮子中间的轴拆开时有珠子的是滚动轴承，需要黄油润滑。磨机--稀油站10/19/20245风机--稀油站福建古雷石化有限公司2018届通用知识培训润滑油由齿轮油泵从油箱中吸出，经单向阀、双筒网片式过滤器和换热器，被送到设备各润滑点。每台稀油站设有两台油泵（一备一用），稀油站出口油压约为0.2MPa。油箱齿轮油泵单向阀双筒式过滤器冷却器设备润滑点三、现场三、现场油的走向如图所示，稀油站的油先通过油泵加压，然后通过过滤器，再进入到冷油器中，经过降温再次进入风机的轴承。冷油器滤油器--过滤出油里面的固体杂质加热器--使油拥有合适的黏度放水管--放出油箱里面的积水单向阀--防止油回流回油管--油压过大时回到油箱（泄压）远传热电偶--测量油温切换轴--用于切换过滤器清洗滤网三、现场加油孔呼吸阀--使油在管路里流动更加顺畅冷却水三、现场旁路管线--油不经过冷油器直接进入润滑部分油压<0.05MPa时风机跳停油压<0.15MPa时启动备用油泵三、现场进油管线回油管线进油管线10/19/202411四、启停操作和调节福建古雷石化有限公司2018届通用知识培训操作规程：五、联锁报警回路名称单位预报警设定值联锁设定值联锁结果稀油站油压（二取二，延迟10s）MPaH:0.4L1：0.15L2：0.05L：0.05跳闸低油压联锁投入允许油压低（开关量0.15MPa）启动稀油站油温高℃H:50L:25>35停止稀油站油温低℃H:50L:25<25启动六、巡检要点巡检要点：1.对各压力表、温度表进行检查2.对各压力表、温度表进行检查3.检查各压力表的压力，确保泵出口压力在0.3—0.4Mpa，供油压力在0.2—0.3Mpa左右4.根据油温情况及时调整冷却水量，确保适当的油温5.检查回油是否正常，以及过滤网的清洁情况和润滑油品是否正常6.班组师傅讲解：一次风机稀油站重故障信号发出而导致的一次风机跳闸、机组限负荷及锅炉灭火等事故。分析认为一次风机稀油站重故障信号的发出是因DCS错误采集了动力电缆的干扰信号而造成的,通过改进DCS系统逻辑组态及电气控制回路,避免了类似故障的发生。双筒网片式油滤器的一组过滤滤芯工作，一组过滤滤芯备用，在进出口处接有差压发讯器，当压差超过0.15mpa(≥250l/min稀油站为0.15～0.1mpa)，人工切换，备用滤芯工作，取出原工作滤芯，清洗或更换滤片。油站出油口接有压力式电接点温度计,根据供油温度要求,调定最高和最低两个界限。在低温时,信号灯亮,人工...
