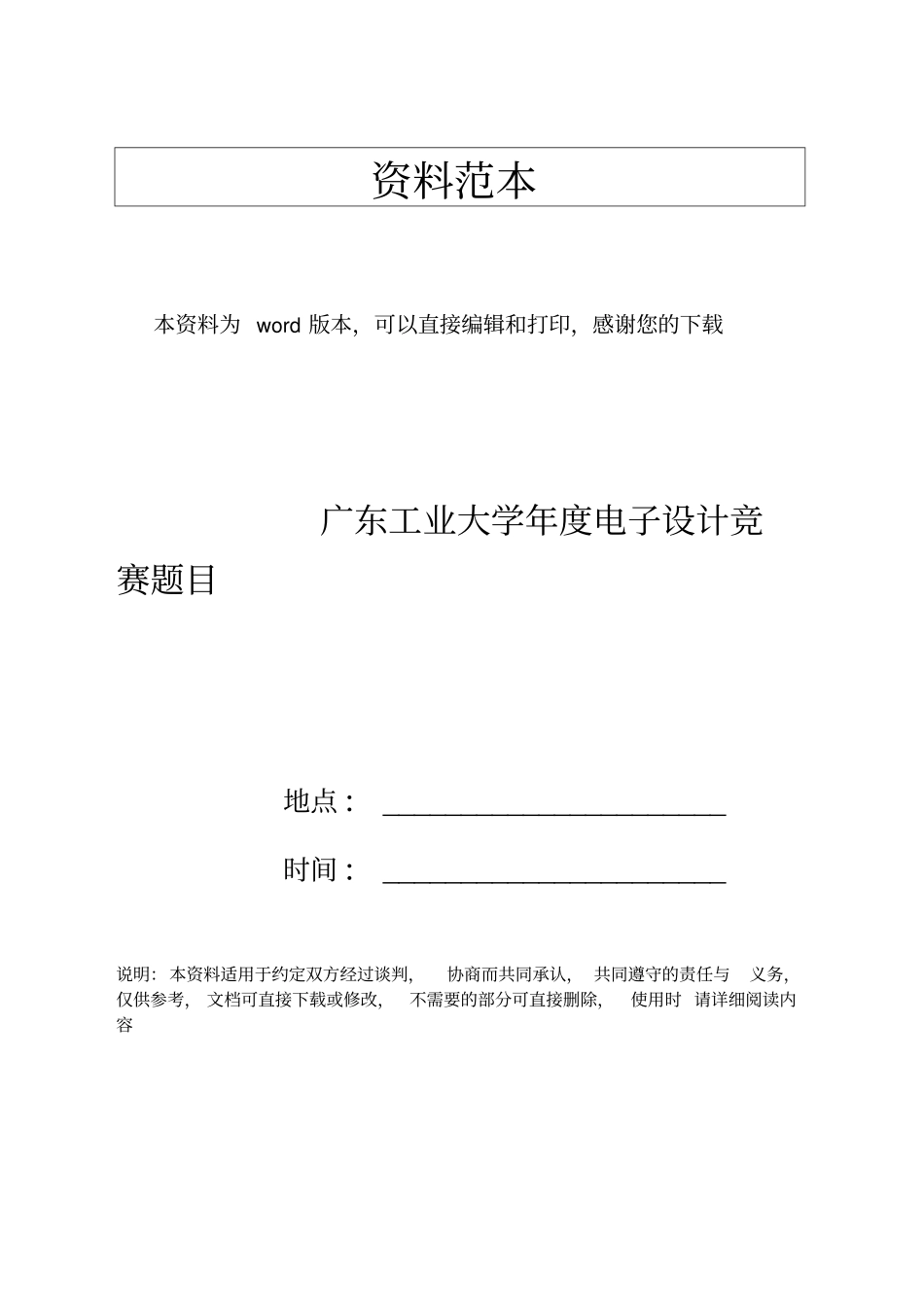

资料范本本资料为 word 版本,可以直接编辑和打印,感谢您的下载广东工业大学年度电子设计竞赛题目地点 : ______________________ 时间 : ______________________ 说明:本资料适用于约定双方经过谈判,协商而共同承认, 共同遵守的责任与义务,仅供参考, 文档可直接下载或修改,不需要的部分可直接删除,使用时 请详细阅读内容广东工业大学 2010 年电子设计竞赛题目1、智能排气扇设计一、 设计任务设讣并制作一个浴室用智能排气扇,能够实现:自动检测热水的开停,自动检测煤气是否泄漏,排气扇故障自我检测等控制功能。二、 要求1、 基本要求(1)能够对固定点的热水的开、停进行检测;(2)热水开启的时候,根据室温的高低控制排气扇运转强弱;热水停的时候,排气扇能够根据设定的延时时间停止。(3)室内温度,湿度的检测。(4)风扇堵转或者故障自动检测。(5)具备本地控制方式。2、 提高部分(1)排气扇的无级调速。(2)能够对多点以及移动的热水水源的开停进行检测。(3)一氧化碳或煤气等有毒气体检测,强制排气。(4)安装简易,成本控制。(5)其他。三、 说明1、 控制器主板自制。3、 电机采用交流电机。四、 评分标准2、 LED 点阵书写显示屏一、任务设计并制作一个基于32X32 点阵 LED 模块的书写显示屏,其系统结构如图1所示。在控制器的管理下,LED 点阵模块显示屏工作在人眼不易觉察的扫描微亮和人眼可见的显示点亮模式下;当光笔触及LED 点阵模块表面时,先由光笔检测触及位置处 LED 点的扫描微亮以获取其行列坐标,再依据功能需求决定该坐标处的LED 是否点亮至人眼可见的显示状态(如图1 中光笔接触处的深色LED 点已被点亮),从而在屏上实现“点亮、划亮、反显、整屏擦除、笔画擦除、连写多字、对象拖移”等书写显示功能。控制器32X32 LED 点阵模块光笔图 1 LED 点阵书写显示屏系统结构示意图二、要求1.基本要求(1)在“点亮”功能下,当光笔接触屏上某点LED 时,能即时点亮该点LED, 并在控制器上同步显示该点LED 的行列坐标值(左上角定为行列坐标原点)。(2)在“划亮”功能下,当光笔在屏上快速划过时,能同步点亮划过的各点 LED, 其速度要求2s 内能划过并点亮40 点 LED。(3)在“反显”功能下,能对屏上显示的信息实现反相显示(即:字体笔画处不亮,无笔画处高亮)。(4) 在“整屏擦除”功能下,能实现对屏上所显示信息的整屏擦除。2.发挥部分(1)在“笔画擦除”...
