04101.8-2002-结构设计规范-丝印要求VIP专享VIP免费

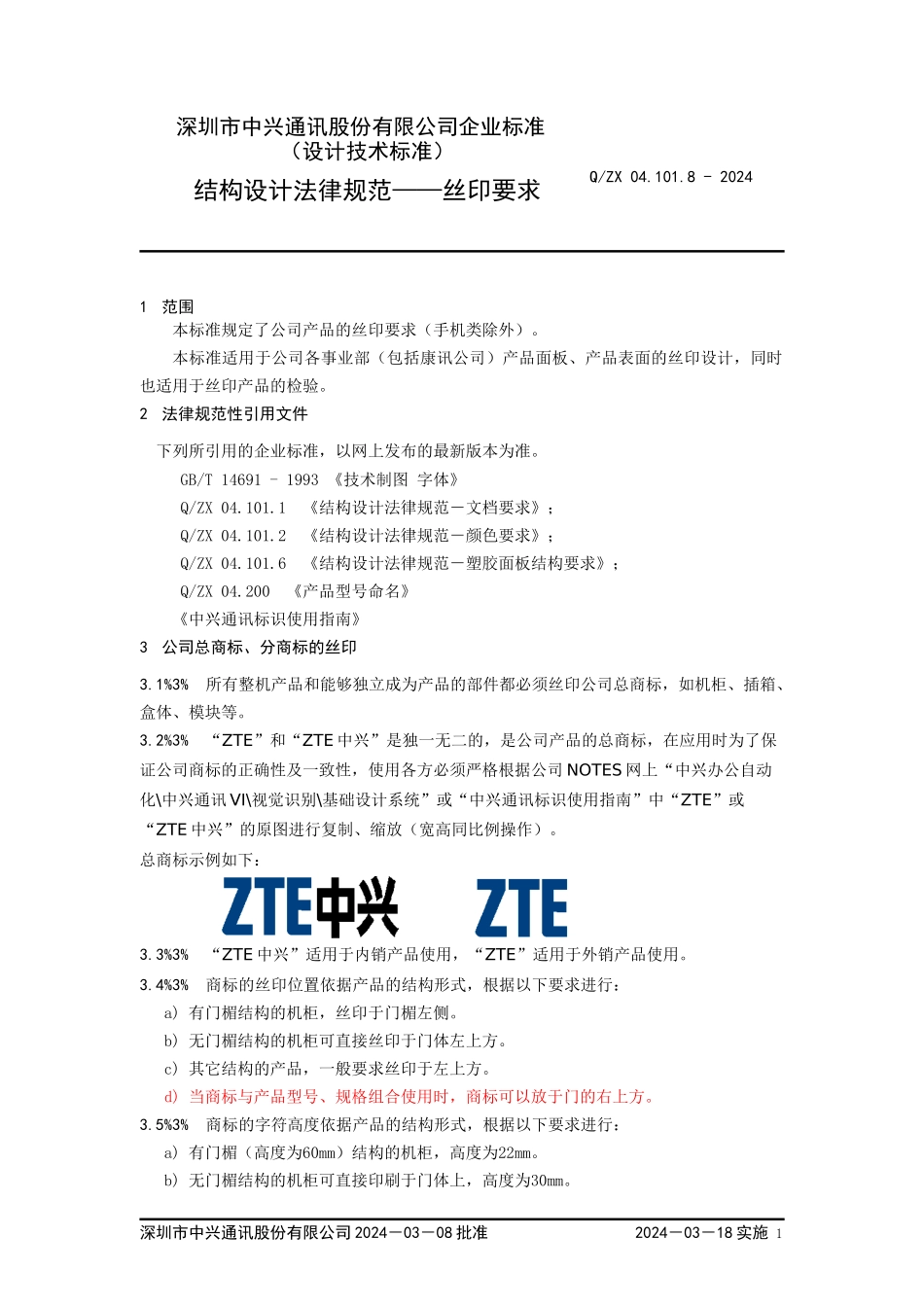

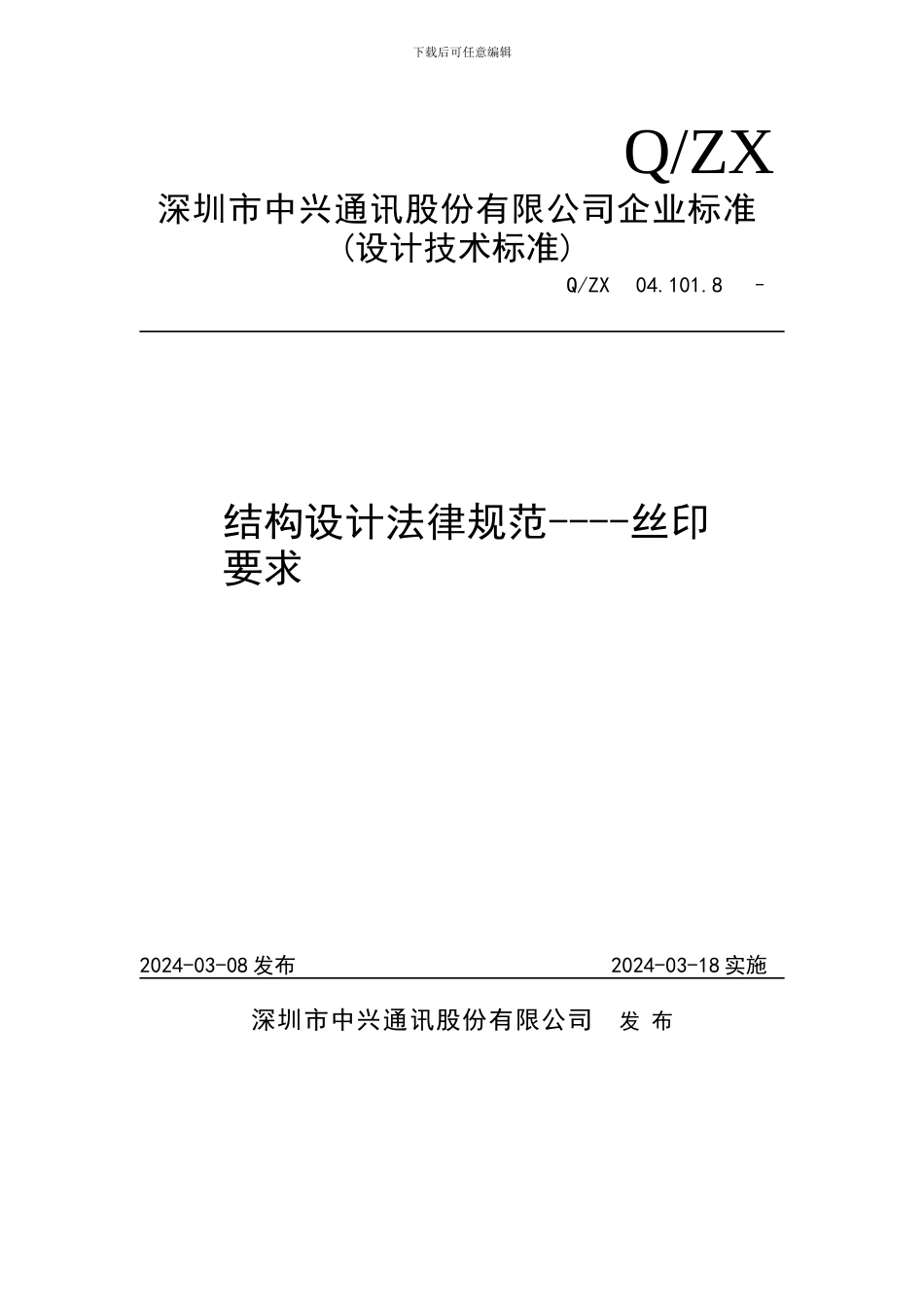

下载后可任意编辑 2024-03-08 发布 2024-03-18 实施深圳市中兴通讯股份有限公司 发 布结构设计法律规范----丝印要求 Q/ZX 04.101.8 – 2024Q/ZX深圳市中兴通讯股份有限公司企业标准(设计技术标准)前 言 《结构设计法律规范》为系列标准： Q/ZX 04.101.1 《结构设计法律规范－文档要求》； Q/ZX 04.101.2 《结构设计法律规范－颜色要求》； Q/ZX 04.101.3 《结构设计法律规范－材料标记及推举材料》； Q/ZX 04.101.4 《结构设计法律规范－镀涂表示方法》； Q/ZX 04.101.5 《结构设计法律规范－机柜尺寸系列》； Q/ZX 04.101.6 《结构设计法律规范－塑胶面板结构要求》； Q/ZX 04.101.7 《结构设计法律规范－包装设计中材料标注和箱面印刷》； Q/ZX 04.101.8 《结构设计法律规范－丝印要求》； 为了法律规范公司产品的丝印形式及内容，促进公司整体形象的提升，特制订本标准。本标准是《结构设计法律规范》的第 8 部分。 本标准由深圳市中兴通讯股份有限公司康讯工艺部提出，技术中心技术部归口管理。 本标准起草部门：康讯工艺部。 本标准主要起草人：殷宝剑 本标准于 2024 年 3 月首次发布。 Q/ZX 04.101.8 – 2024 1范围本标准规定了公司产品的丝印要求（手机类除外）。本标准适用于公司各事业部（包括康讯公司）产品面板、产品表面的丝印设计，同时也适用于丝印产品的检验。2法律规范性引用文件 下列所引用的企业标准，以网上发布的最新版本为准。GB/T 14691 - 1993 《技术制图 字体》Q/ZX 04.101.1 《结构设计法律规范－文档要求》； Q/ZX 04.101.2 《结构设计法律规范－颜色要求》； Q/ZX 04.101.6 《结构设计法律规范－塑胶面板结构要求》； Q/ZX 04.200 《产品型号命名》 《中兴通讯标识使用指南》3公司总商标、分商标的丝印3.1%3%所有整机产品和能够独立成为产品的部件都必须丝印公司总商标，如机柜、插箱、盒体、模块等。3.2%3%“ZTE”和“ZTE 中兴”是独一无二的，是公司产品的总商标，在应用时为了保证公司商标的正确性及一致性，使用各方必须严格根据公司 NOTES 网上“中兴办公自动化\中兴通讯 VI\视觉识别\基础设计系统”或“中兴通讯标识使用指南”中“ZTE”或“ZTE 中兴”的原图进行复制、缩放（宽高同比例操作）。总商标示例如下： 3.3%3%“ZTE 中兴”适用于内销产品使用，“ZTE”适用于外销产品使用。3.4%3%商标的丝印位置依据产品的结构形式，根据...
