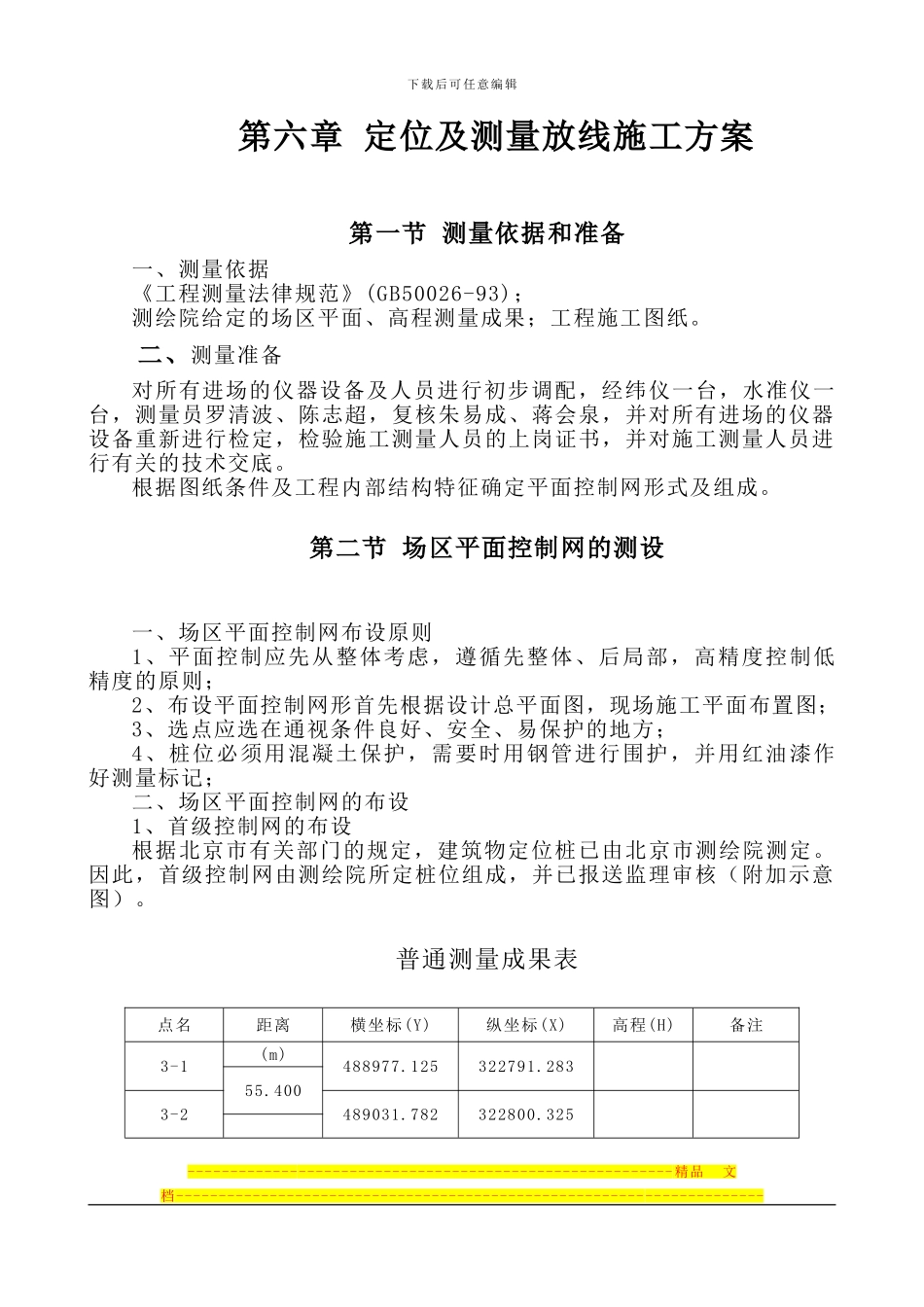

下载后可任意编辑第六章 定位及测量放线施工方案第一节 测量依据和准备一、测量依据《工程测量法律规范》(GB50026-93)；测绘院给定的场区平面、高程测量成果；工程施工图纸。二、测量准备对所有进场的仪器设备及人员进行初步调配，经纬仪一台，水准仪一台，测量员罗清波、陈志超，复核朱易成、蒋会泉，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，并对施工测量人员进行有关的技术交底。根据图纸条件及工程内部结构特征确定平面控制网形式及组成。第二节 场区平面控制网的测设一、场区平面控制网布设原则1、平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2、布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3、选点应选在通视条件良好、安全、易保护的地方；4、桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；二、场区平面控制网的布设1、首级控制网的布设根据北京市有关部门的规定，建筑物定位桩已由北京市测绘院测定。因此，首级控制网由测绘院所定桩位组成，并已报送监理审核（附加示意图）。普通测量成果表点名距离横坐标(Y)纵坐标(X)高程(H)备注3-1(m)488977.125322791.28355.4003-2489031.782322800.325--------------------------------------------------------- 精品 文档------------------------------------------------------- --------------下载后可任意编辑24.3003-3489035.748322776.35155.4003-4488981.091322767.30924.3003-1488977.125322791.2833-220.000F1489035.046322780.5932、轴线控制网的测设首级控制网布设完成后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采纳极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。根据测绘院测绘给定房屋定位控制点布控主轴线，轴线控制桩的布设见图 1：--------------------------------------------------------- 精品 文档------------------------------------------------------- --------------下载后可任意编辑轴线控制网的精度等级根据《工程测量法律规范》要求控制网的技术指标符合下表的规定。 轴线控制网精度技术指标表 等 级测角中误差( ″) 边长相对中误差一 级±121/15000第三节 高程控制网的建立根据设计修改本工程±0.00 为 46....
