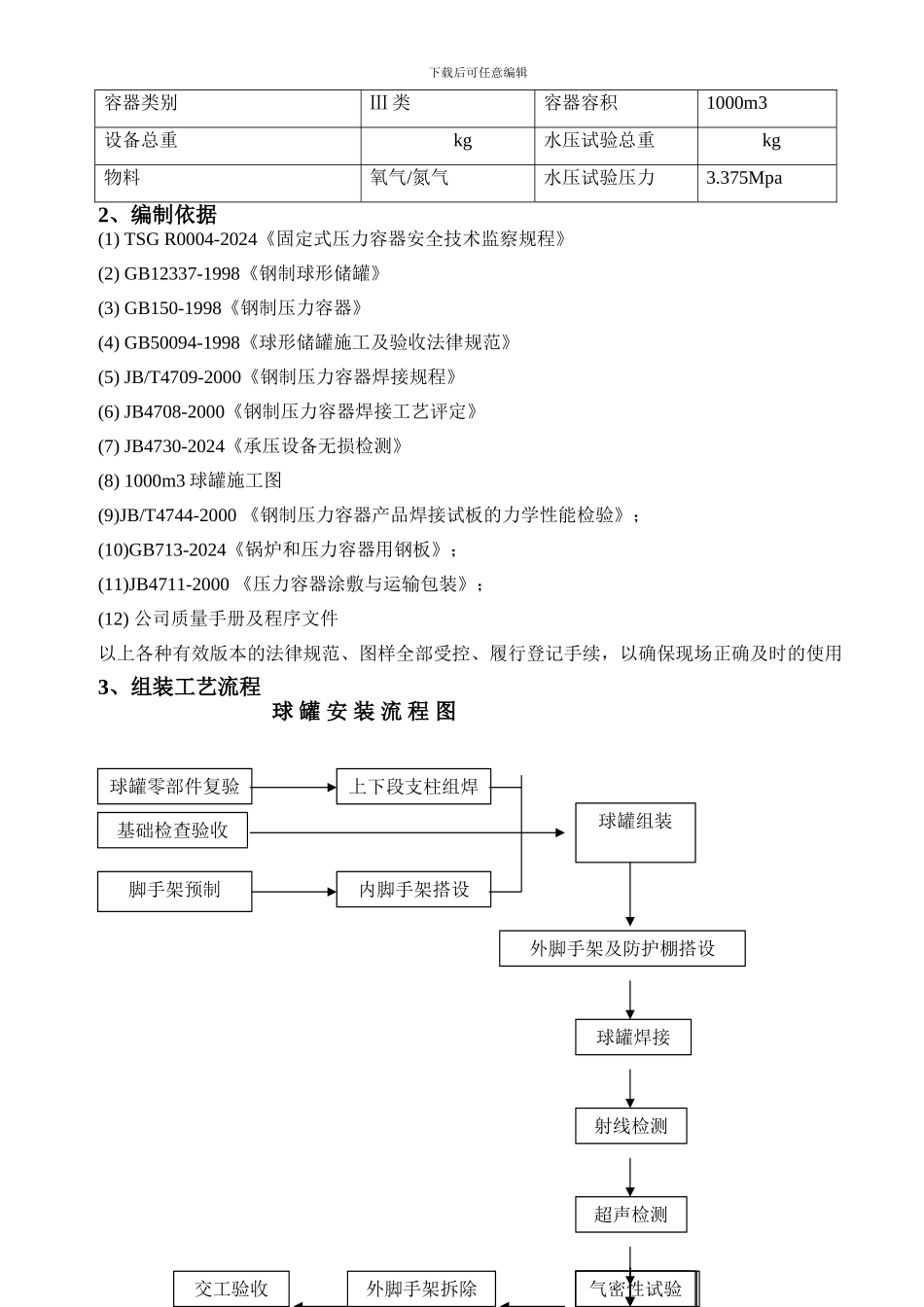

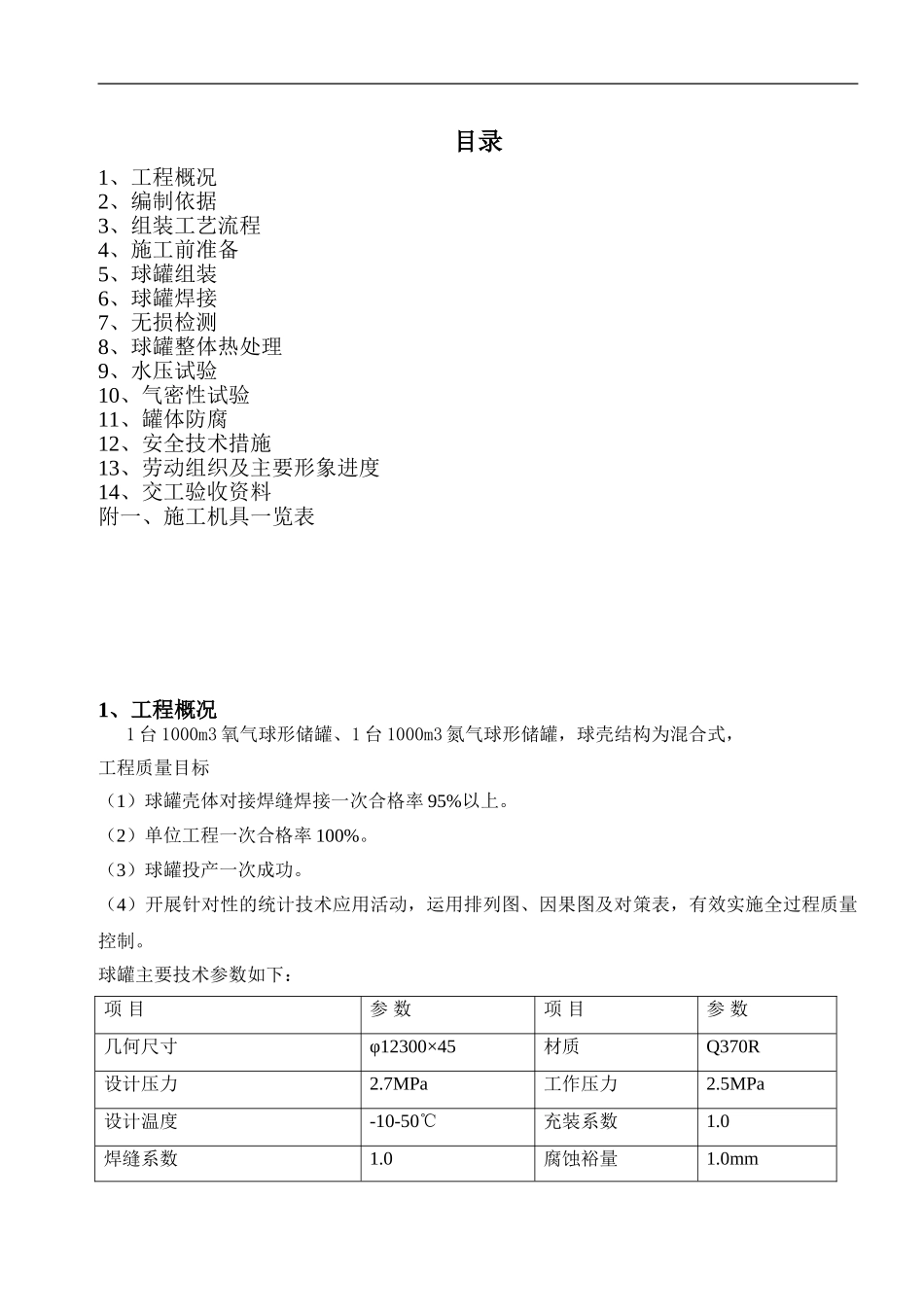

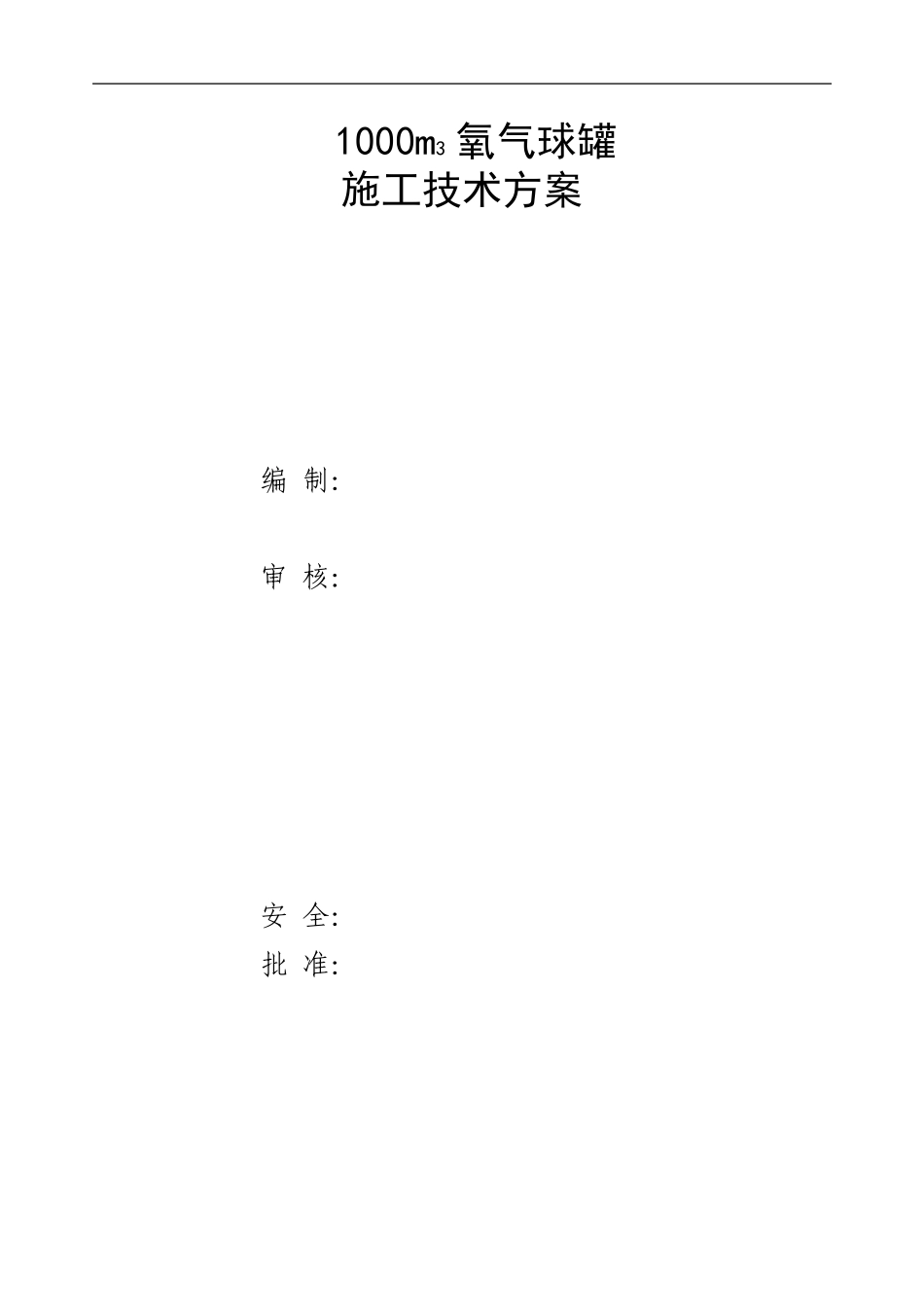

1000m3 氧气球罐施工技术方案 编 制： 审 核：安 全： 批 准：目录1、工程概况2、编制依据3、组装工艺流程4、施工前准备5、球罐组装6、球罐焊接7、无损检测8、球罐整体热处理9、水压试验10、气密性试验11、罐体防腐12、安全技术措施13、劳动组织及主要形象进度14、交工验收资料附一、施工机具一览表 1、工程概况 1 台 1000m3 氧气球形储罐、1 台 1000m3 氮气球形储罐，球壳结构为混合式， 工程质量目标（1）球罐壳体对接焊缝焊接一次合格率 95%以上。（2）单位工程一次合格率 100%。（3）球罐投产一次成功。（4）开展针对性的统计技术应用活动，运用排列图、因果图及对策表，有效实施全过程质量控制。球罐主要技术参数如下：项 目 参 数 项 目 参 数 几何尺寸 φ12300×45材质 Q370R 设计压力2.7MPa 工作压力2.5MPa 设计温度-10-50℃ 充装系数 1.0 焊缝系数1.0 腐蚀裕量1.0mm 下载后可任意编辑容器类别Ⅲ 类 容器容积 1000m3设备总重 kg 水压试验总重 kg 物料 氧气/氮气水压试验压力 3.375Mpa 2、编制依据 (1) TSG R0004-2024《固定式压力容器安全技术监察规程》 (2) GB12337-1998《钢制球形储罐》(3) GB150-1998《钢制压力容器》(4) GB50094-1998《球形储罐施工及验收法律规范》(5) JB/T4709-2000《钢制压力容器焊接规程》(6) JB4708-2000《钢制压力容器焊接工艺评定》(7) JB4730-2024《承压设备无损检测》(8) 1000m3 球罐施工图(9)JB/T4744-2000 《钢制压力容器产品焊接试板的力学性能检验》；(10)GB713-2024《锅炉和压力容器用钢板》；(11)JB4711-2000 《压力容器涂敷与运输包装》；(12) 公司质量手册及程序文件以上各种有效版本的法律规范、图样全部受控、履行登记手续，以确保现场正确及时的使用3、组装工艺流程球 罐 安 装 流 程 图球罐零部件复验上下段支柱组焊基础检查验收内脚手架搭设球罐组装外脚手架及防护棚搭设球罐焊接射线检测超声检测磁粉检测整体热处理水压试验磁粉检测气密性试验外脚手架拆除交工验收脚手架预制下载后可任意编辑4、施工前准备为确保球罐组装顺利进行，对球罐施工前的各项准备工作必须经过停点确认，由有关部门和责任人员认可后方能正式开工。合理的项目经理部组织机构见附图。 项目经理施工班组安全负责人技术负责人材料设备负责人质量负责人无损检测人员质量检查人员焊接技术人员工艺技术人员材料设备工程师司 机下载后可任意编辑4.1 ...
