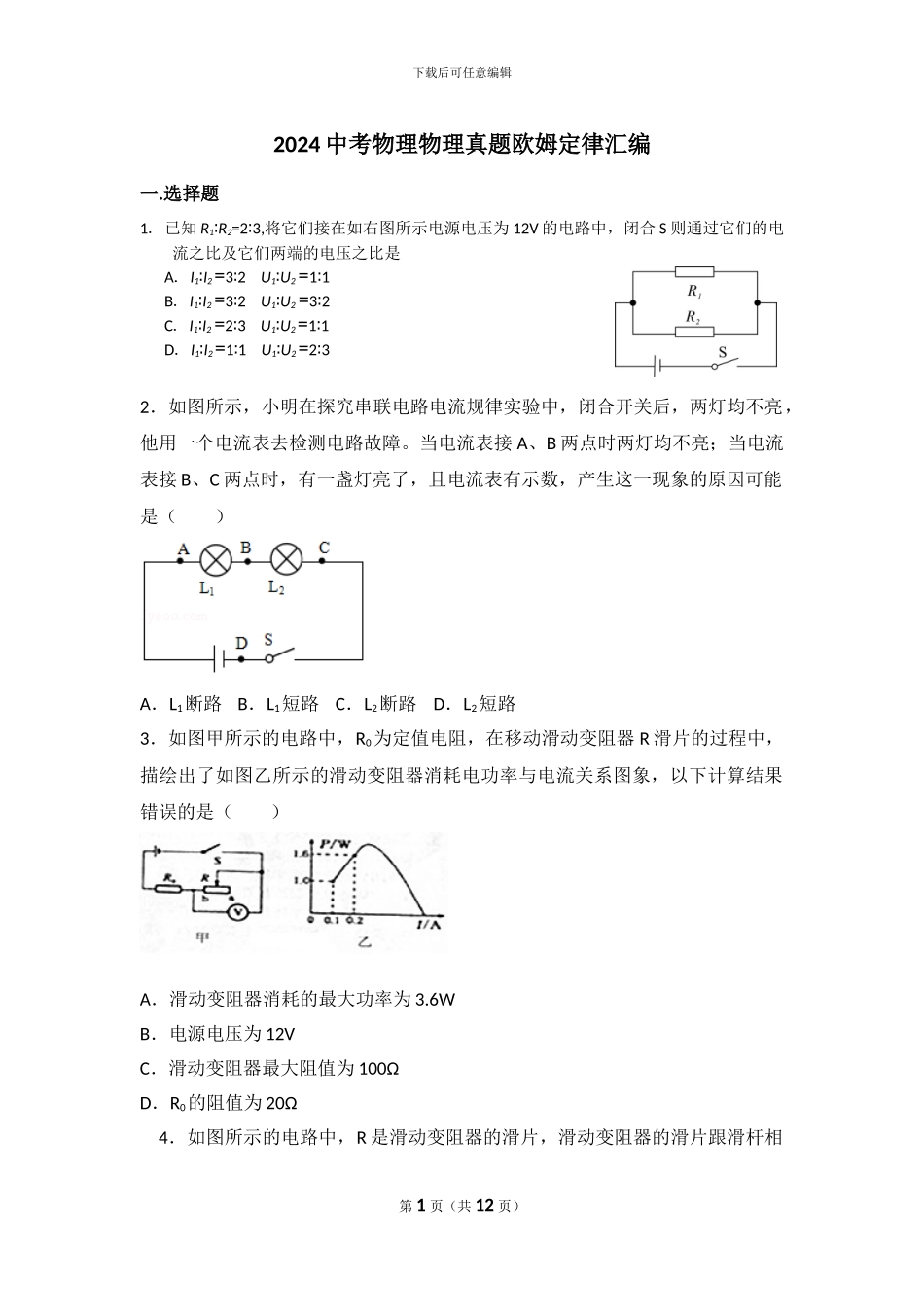

下载后可任意编辑2024 中考物理物理真题欧姆定律汇编一.选择题1．已知 R1∶R2=2 3,∶ 将它们接在如右图所示电源电压为 12V 的电路中，闭合 S 则通过它们的电流之比及它们两端的电压之比是A．I1∶I2 =3 2 ∶U1∶U2 =1 1 ∶B．I1∶I2 =3 2∶ U1∶U2 =3 2 ∶C．I1∶I2 =2 3 ∶U1∶U2 =1 1 ∶D．I1∶I2 =1 1 ∶U1∶U2 =2 3∶2．如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。当电流表接 A、B 两点时两灯均不亮；当电流表接 B、C 两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是（ ）A．L1断路B．L1短路C．L2断路D．L2短路3．如图甲所示的电路中，R0为定值电阻，在移动滑动变阻器 R 滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系图象，以下计算结果错误的是（ ）A．滑动变阻器消耗的最大功率为 3.6WB．电源电压为 12VC．滑动变阻器最大阻值为 100ΩD．R0的阻值为 20Ω 4．如图所示的电路中，R 是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相第 1 页（共 12 页）下载后可任意编辑连，滑杆可以绕固定点 O 转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（ ）A．B．C．D．5．如图所示的电路，闭合开关后，下列说法正确的是（ ）A．当滑片 P 向右移动时，电压表示数变小B．当滑片 P 向右移动时，电流表 A2示数变小C．当滑片 P 向左移动时，电路消耗的总功率变大D．当滑片 P 向左移动时，电流表 A1示数变小6．如图，电源电压恒为 8V，电压表量程为 0～3V，电流表的量程为 0～0.6A，滑动变阻器的规格为“20Ω，1A”，灯泡 L 标有“6V，3W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是（ ）A．电压表示数的变化范围是 0～3VB．电流表示数的变化范围是 0.25A～0.5AC．滑动变阻器的阻值变化范围是 4Ω～7.2Ω第 2 页（共 12 页）下载后可任意编辑D．灯泡 L 的功率变化范围是 0.75W～3W7.（多选）如图所示，电源电压保持不变，R2=50 Ω，闭合 S1，断开 S2，R1 的电功率 P1=0. 1 W，电压表示数为 U1。开关都闭合时，电压表示数为 6U1。用电阻 R3 替换 R1、R2 中的某一个，闭合开关 S1，断开 S2，电压表示数为 U2，电路的总功率为 P2，U2 与 U1 相比，变化了 0.5 V。...
