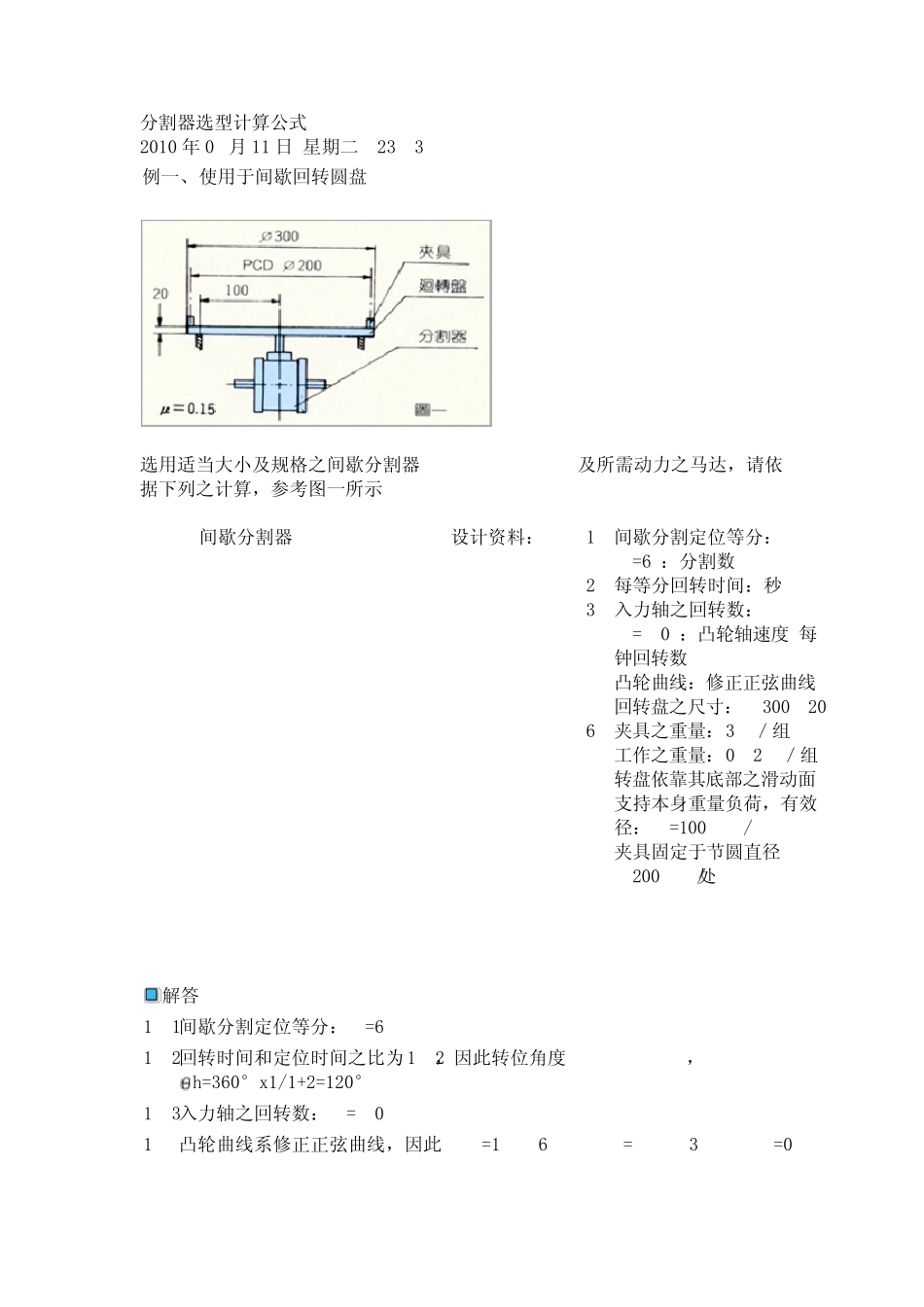

分割器选型计算公式 2010 年05月11 日 星期二 23:38 例一、 使用于间歇回转圆盘INDEXING DRIVES 选用适当大小及规格之间歇分割器(INDEXING DRIVES)及所需动力之马达，请依据下列之计算，参考图一所示 间歇分割器(INDEXING DRIVES)设计资料： 1. 间歇分割定位等分： N=6 S：分割数 2. 每等分回转时间：秒 3. 入力轴之回转数： n=80rpm：凸轮轴速度(每钟回转数) 4. 凸轮曲线：修正正弦曲线5. 回转盘之尺寸：O300X206. 夹具之重量：3kg／组 7. 工作之重量：0.25kg／组8. 转盘依靠其底部之滑动面支持本身重量负荷，有效径：R=100(m/m) 9. 夹具固定于节圆直径O200(m/m)处 解答 1~1 间歇分割定位等分：N=6 1~2 回转时间和定位时间之比为1:2，因此转位角度(INDEX ANGLE)， h=360°x1/1+2=120° 1~3 入力轴之回转数：n=80rpm 1~4 凸轮曲线系修正正弦曲线，因此Vm=1.76, Am=5.53, Qm=0.99 1~5 负载扭矩：Tt 1. 惯性扭矩：Tt (a)转盘重量：W1 夹具重量：W2 工作重量：W3 则 W1=/4x302x2x7.8x1/1000=11.026(kg) W2=3x6=18(kg) W3=0.25x6=1.5(kg) (b)回转盘惯性矩：I1 夹具惯性矩：I2 工作惯性矩：I3 各为 I1=W1R2/2G=11.026x0.152/2x9.8=0.0126(kg x m x s2) I2=W1Re2/G=18x0.12/9.8=0.018(kg x m x s2) I3=W1Re2/G=1.5x0.12/9.8=0.0015(kg x m x s2) (c)总惯性矩：I I=I1+I2+I3 I=0.0126+0.018+0.0015=0.032(kg x m x s2) (d)出力轴最大角加速度： =Amx2/Nx(360/hxn/60)2=5.53x2/6x(360/120x80/60)2=92.66(rad/s2) (e)静扭矩(惯性扭矩)：Ti Ti=1x Ti=0.032x 92.66=2.965(kgx m) 2. 摩擦扭矩：Tf Tf=x w x R=0.15x (11.026+18+1.5) x 0.1=0.458(kgx m) 3. 作功扭矩：Tw 在间歇分割时没有作功，因此Tw=0 4. 以上总负载扭矩：Tt Tt=Ti+Tf+Tw=2.965+0.458+0=3.423(kgx m) 1~6 实际负载扭矩：Te 安全负载之因数 fc=1.5 Te=Tt x fc=3.423 x 1.5= 5.135(kg x m) 1~7 入力轴扭矩：Tc 注：入力轴起动负载扭矩视为0，因此Tca=0 Tc=360/hxN x Qm x te + Tca= 360/120x6 x 0.99 x 5.135 =2.54(kg x m) 1~8 计算所需之马力：P P=Tcxn/716xn(HP) 或 P= Tcxn/975xn(kw) Thp=Tcxn/716xn(HP) 或 P=Tcxn/975xn 假设效率n=60%那么 P=2.54x80/716x0.6=0.47(HP) 或 P=2.54x80/975x0.6=0.34(kw) 事实上，以上所计算之值为起...
